用Solidworks画图，在工程图中标注尺寸，怎么修改...

用Solidworks画图，在工程图中标注尺寸，修改小箭头的样式的步骤如下：

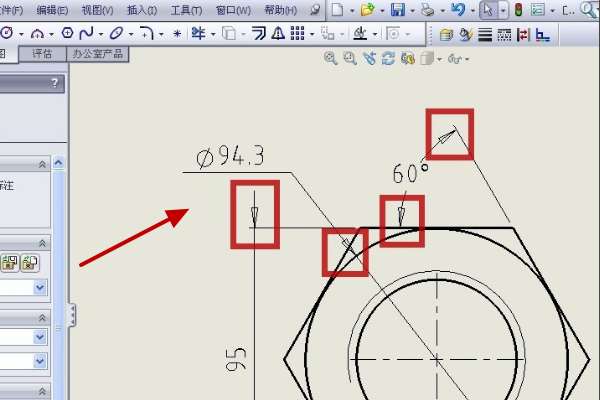

1、打开一张工程图，图中尺寸的箭头是空心的（图中红框），准备将箭头样式改为实心的。

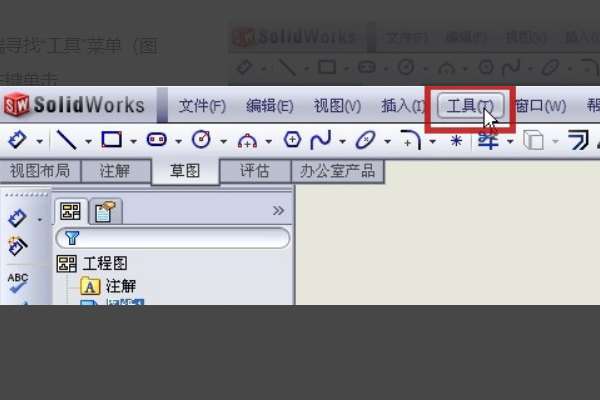

2、在软件主页面的最顶端寻找“工具”菜单（图中红框），并用鼠标左键单击。

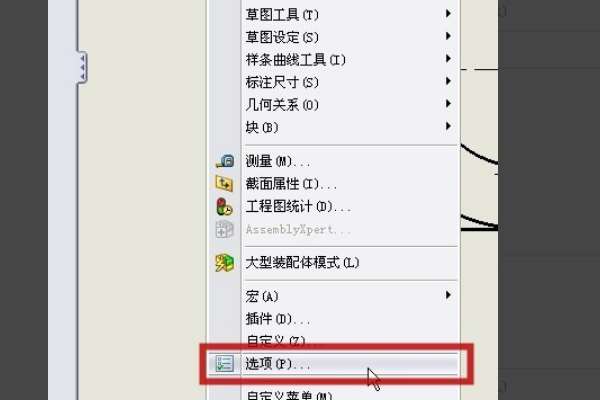

3、在弹出的菜单中用鼠标左键单击“选项”（图中红框）。

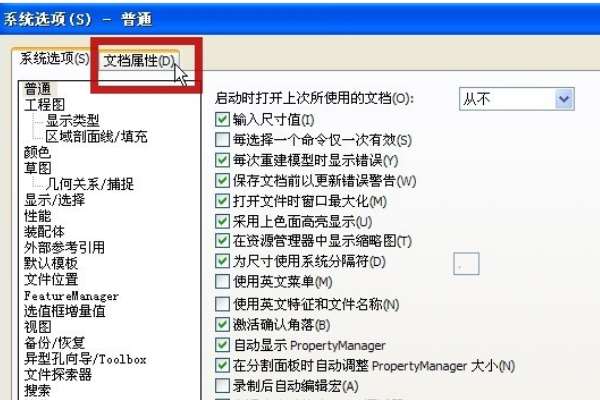

4、在弹出的对话框中用鼠标左键单击“文档属性”（图中红框）。

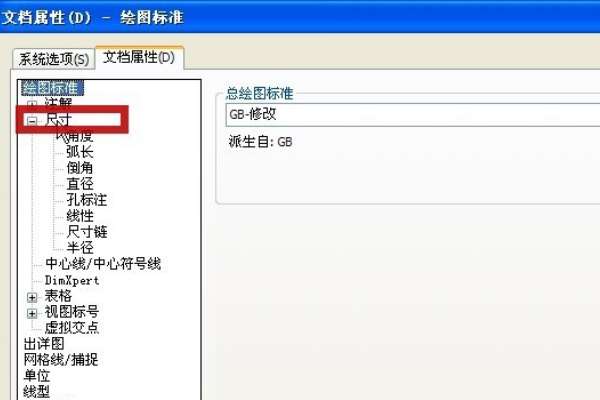

5、在弹出的对话框中用鼠标左键单击“尺寸”（图中红框）。

6、可见当前工程图的箭头形式是空心的（图中红框）。

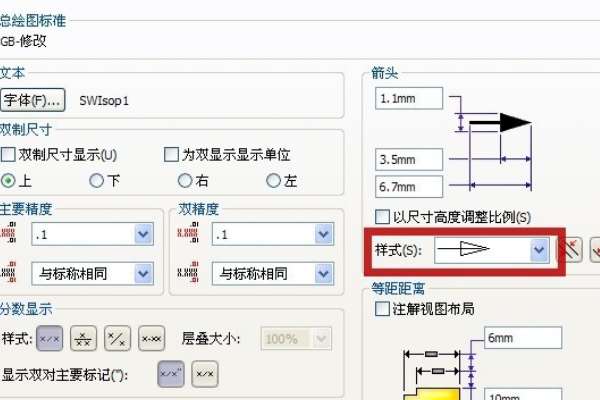

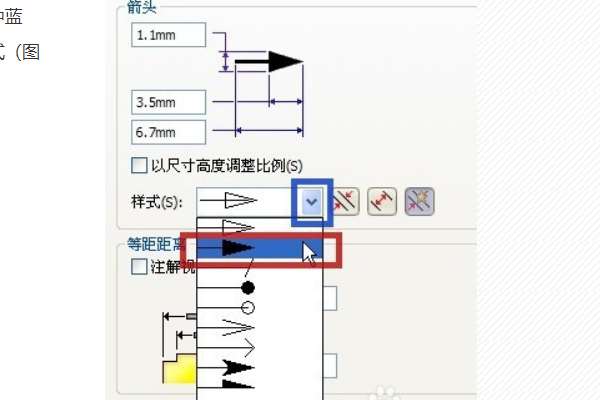

7、用鼠标左键单击下拉黑色三角形（图中蓝框），用鼠标左键单击实心的箭头样式（图中红框）。

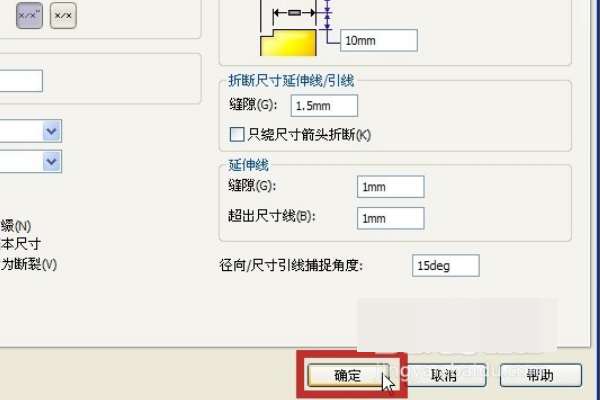

8、用鼠标左键单击“确定”（图中红框）。

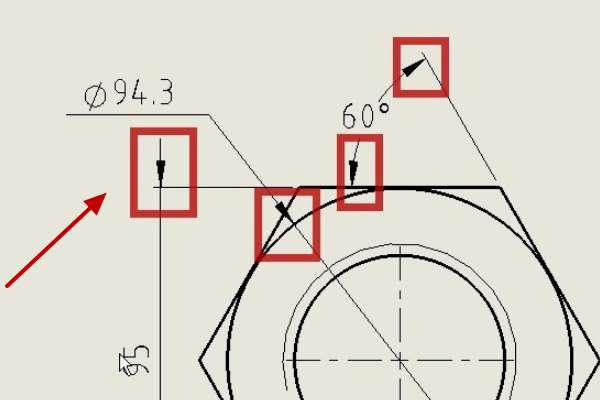

9、可见视图中的所有尺寸箭头样式已更改为实心（图中红框）。

这样就解决了用Solidworks画图，在工程图中标注尺寸，修改小箭头的样式。

如何在solidworks工程图标注尺寸

如果你有制图基础的话这个问题就不难解决。

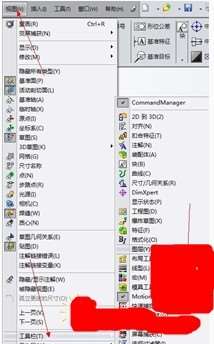

工程图上面的工具栏图标。
有快速标注，这个能标注很多类型的尺寸，还有这个图标的右下角有一个三角，点击它进去可以进行针对性的标注。

solidworks工程图标注怎么让标注线两侧

注意：一定要用孔标注，不要用智能标注！亲试
孔标注可以在尺寸线下方，只要在标注尺寸文字里编辑时，分成两行，下面一行就显示在尺寸线下方了。2014版的有新功能，普通标注也可以在尺寸线下方输入文字了，在标注尺寸文字那里分成了上下两个编辑框，在下面编辑框里输入文字，就会显示在尺寸线下方

solidworks工程图能像这样标注一边注释直径吗

点击一边尺寸线箭头，右键选择“隐藏尺寸线”就可以把尺寸线赢藏；同样右键选择“隐藏延长线”即可隐藏延长线。

SOLIDWORKS工程图中块的标注怎么改字体的大小

1、打开一张需要修改字体大小的solidworks工程图。

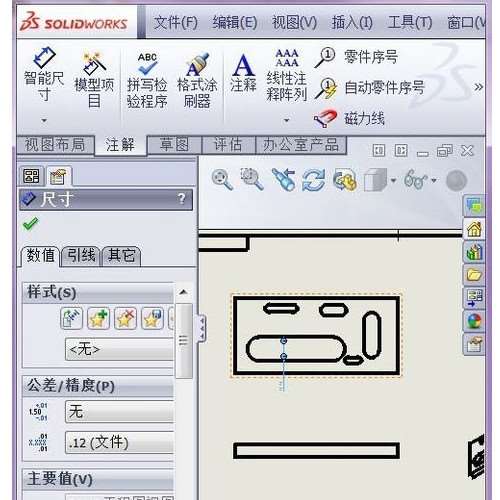

2、选择准备要修改的尺寸，在注解里面，左侧弹出尺寸属性对话框，

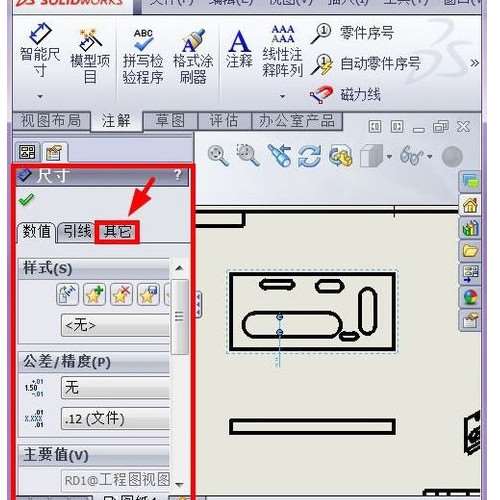

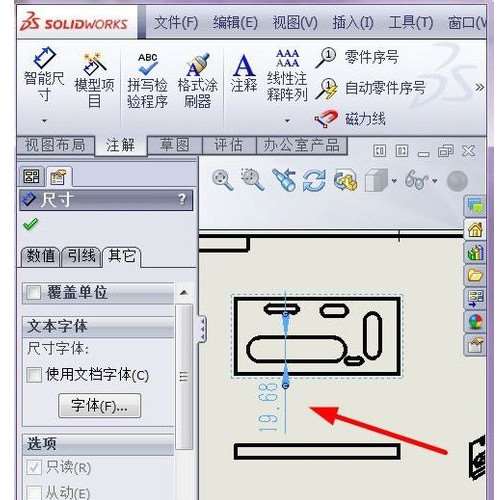

3、在左侧尺寸属性对话框中，选择“其它”，如图所示

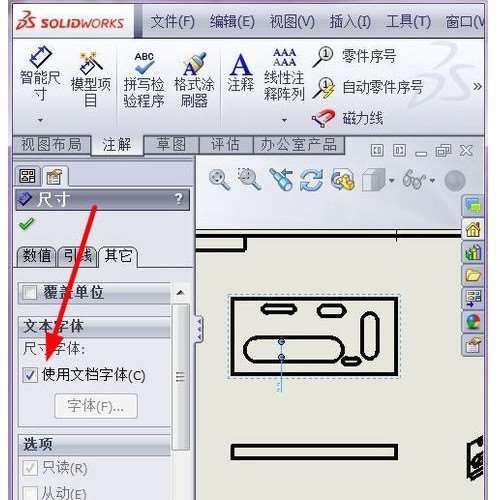

4、将使用文档字体前面的勾去掉，（去掉后才能修改字体大小）。

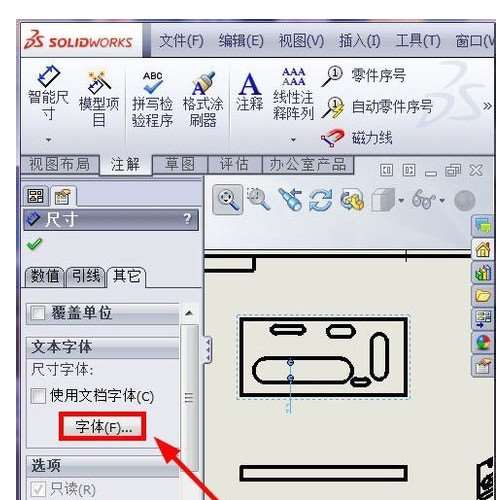

5、去掉勾选后，可以修改字体了，点击字体。

6、弹出字体设置选择对话框，这部分内容和office里面的操作一样，可以按要求随意操作，确定，标注尺寸的字体就改变了。

SolidWorks 工程图怎么消除自动标注尺寸，我的零件...

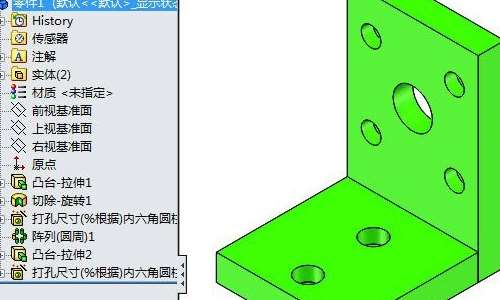

1、以本零件为例子。

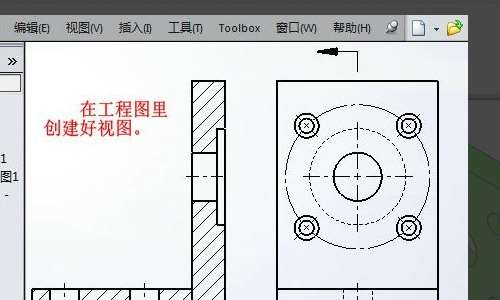

2、首先，须在工程图里创建好视图。

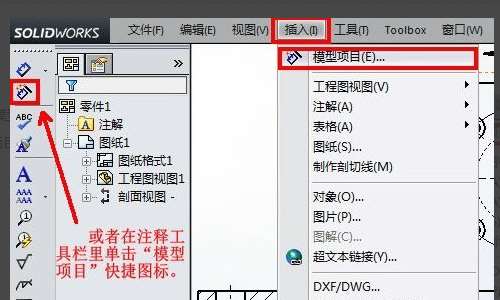

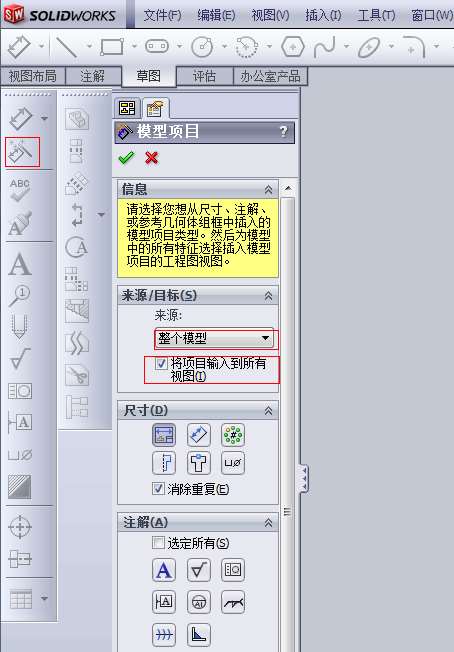

3、　接着，单击“插入”>“模型项目”，或者在注释工具栏里单击“模型项目”快捷图标。

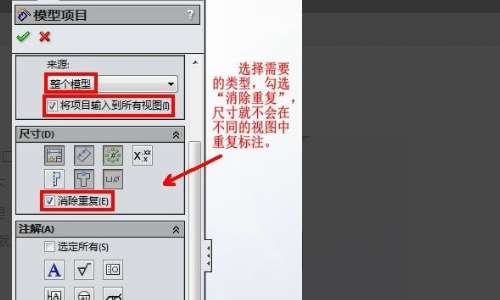

4、然后，在左侧出现的模型项目管理窗口里，在“来源”处可选择“整个模型”，勾选下方的“将项目输入到所有视图”；在“尺寸”里选择需要的类型，勾选“消除重复”，尺寸就不会在不同的视图中重复标注。

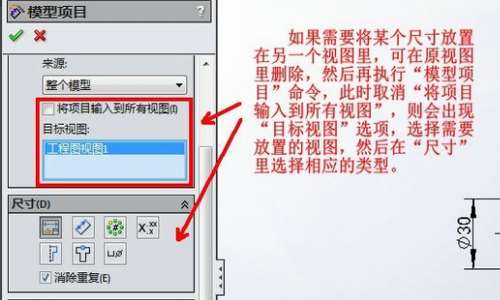

5、如果需要将某个尺寸放置在另一个视图里，可在原视图里删除，然后再执行“模型项目”命令，此时取消“将项目输入到所有视图”，则会出现“目标视图”选项，选择需要放置的视图，然后在“尺寸”里选择相应的类型。

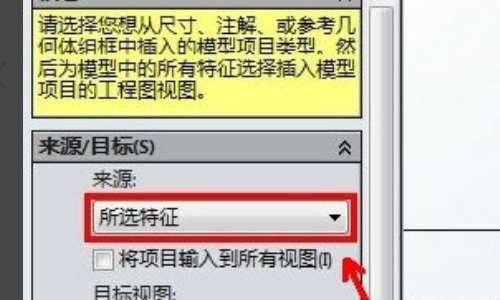

6、如果零件增加了一个特征，可以在模型项目管理里的“来源”处选择“所选特征”。

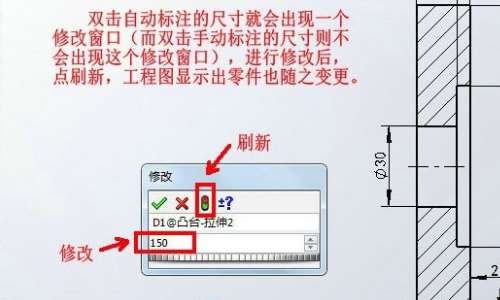

7、双击一个自动标注的尺寸，就会出现一个修改窗口（而双击手动标注的尺寸则不会出现这个修改窗口），进行修改后，点刷新，工程图显示出零件也随之变更。

solidworks工程图怎么插入箭头

1、打开工程图之后，点击上面的插入命令。

2、在插入里面可以找到一个注解的选项。

3、点开注解之后，在偏下的位置可以找到多转折引线。

4、点击多转折引线之后就可以在在图中标注垂直的或者有角度的多条转折引线了。

5、或者也可以用一个比较笨的方法，就是画出来，先找到直线命令画好箭头。

6、之后使用区域填充命令将前面的箭头填充成黑色的实线就可以了。完成。

solidworks出工程图时，怎么快速的标注尺寸？

有种方法是将之前做零件的尺寸显示出来，可是现在忘了。...

有种方法是将之前做零件的尺寸显示出来，可是现在忘了。

按图中的红框中的定义，就能直接把做三维图时输入的尺寸全部显示在工程图中。

solidworks中工程图里怎么标注弧长

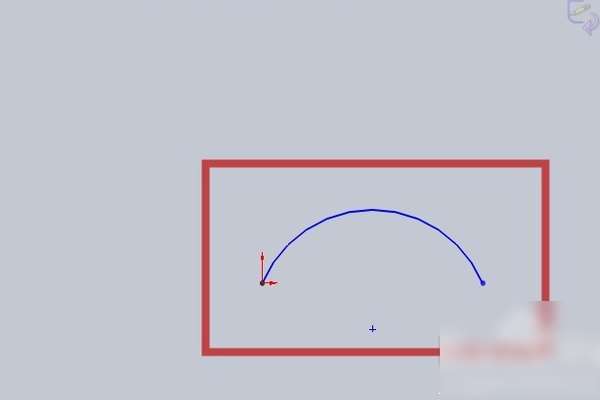

1、首先，在软件中的工程图中找到要处理的一条弧线。

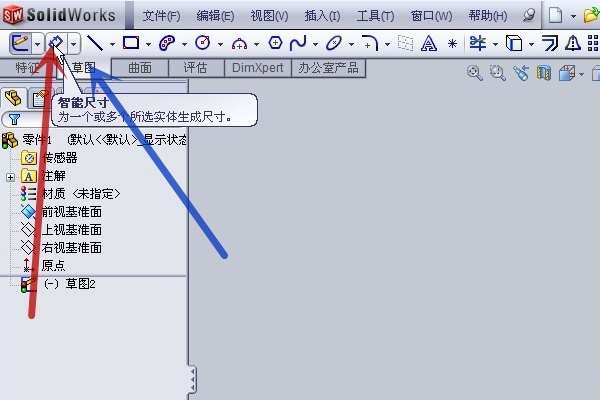

2、然后，点击软件顶部工具栏中的智能尺寸的图标。

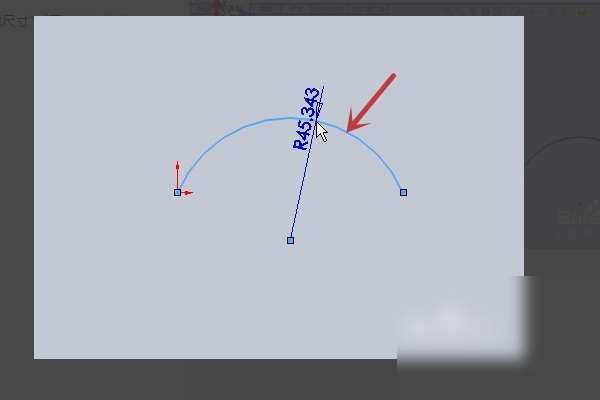

3、接着，用鼠标左键单击弧线。

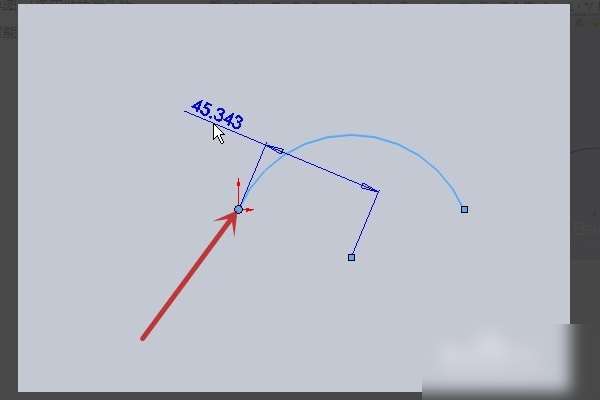

4、之后，用鼠标左键单击弧线的一个端点。

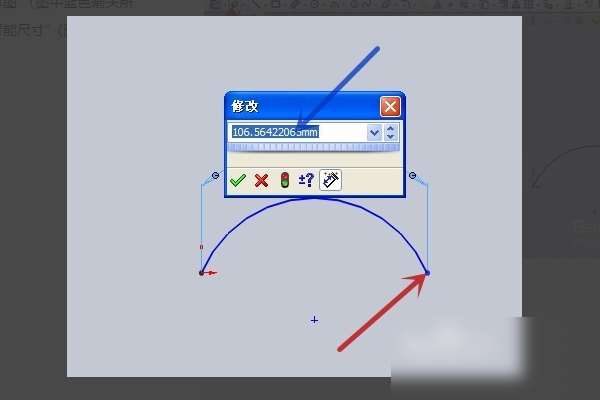

5、用鼠标左键单击弧线的另一个端点，在弹出的修改的对话框中填入弧长的相应数值。

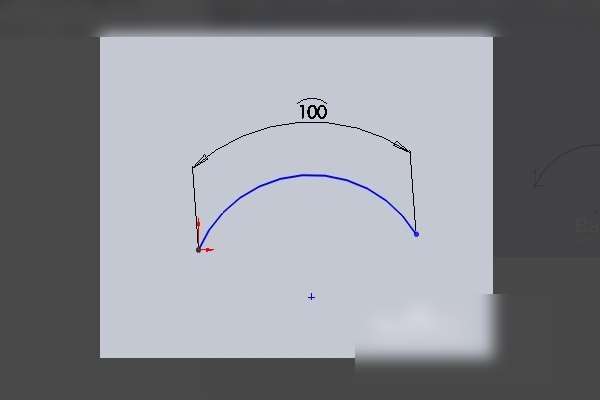

6、最后，如图所示，工程图中的弧长就标注好了。

如何更改SolidWorks工程图标注颜色

更改SolidWorks工程图标注颜色方法:

所需工具：电脑、SolidWorks软件、一张工程图。

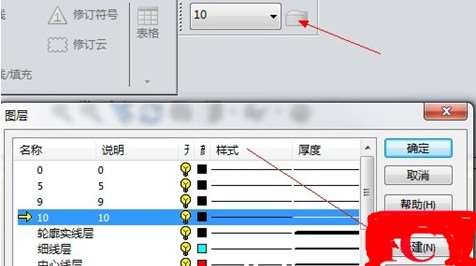

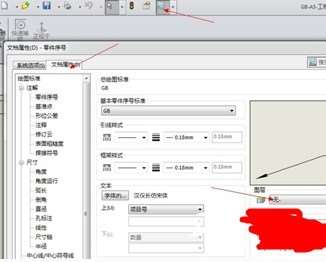

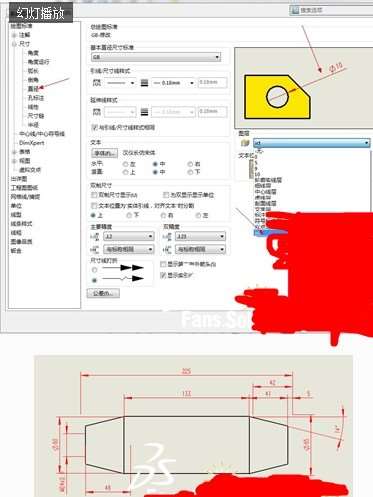

1、打开需要更改的工程图模板，并进入文档属性设置中，发现在注解和尺寸的菜单下发现图层的选项，在SolidWorks里图层是指定线条的显示状态、线色、线粗和线条样式。可新增一个图层以改变标注的颜色。

2、新建一个图层，把要更改的切换到对应的图层上，即可。

注解：SolidWorks（模具设计软件）；SolidWorks专门负责机械设计软件的视窗产品。
