怎么用cad画平面图

方法/步骤

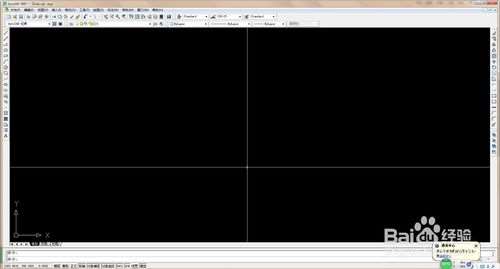

• 这里我以CAD2007为例，打开CAD2007.我们来熟悉一下CAD的工具面板。

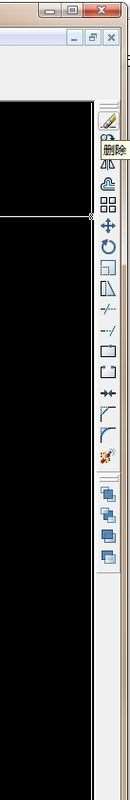

• 工具面板在CAD的左右两侧都有显示，鼠标放在某一个工具的上面就会显示他的名称，下面会为大家介绍具体的用法。

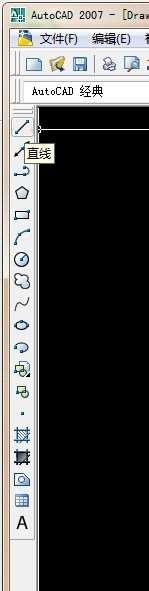

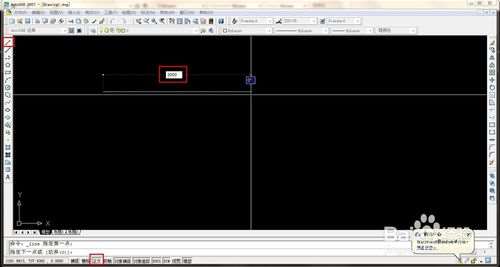

• 首先我们要测量好房间的尺寸，画好草图之后就可以开始制作了。我们先来看怎么画直线。左侧工具面板第一个就是直线，这里要注意画直线要选择“正交”，“正交”没有打开画的就是斜线。图中红色框住的地方是我们要注意的。

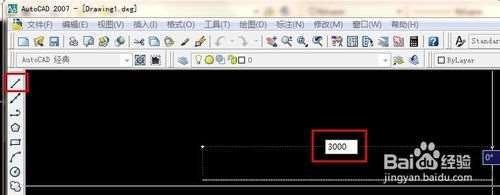

• 点击下直线按钮在空白处随便点一下，然后往四个方向随便哪个方向移动鼠标，数值是可以直接输入的（以毫米为单位），输入好数值按“回车键”就可以了。

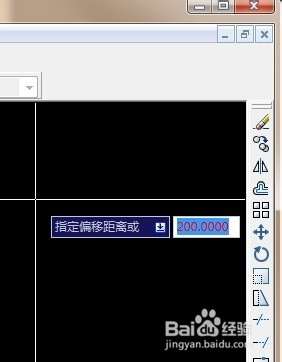

• 墙体一般都是双线表示，单线变成双线我们可以用“偏移”工具，点击“偏移”输入好要偏移的数值（一般外墙是240mm），点击“回车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不要松，然后鼠标向下移动任意位置松开鼠标，就会出现和他一模一样的线了，间距就是刚才输入的数值。

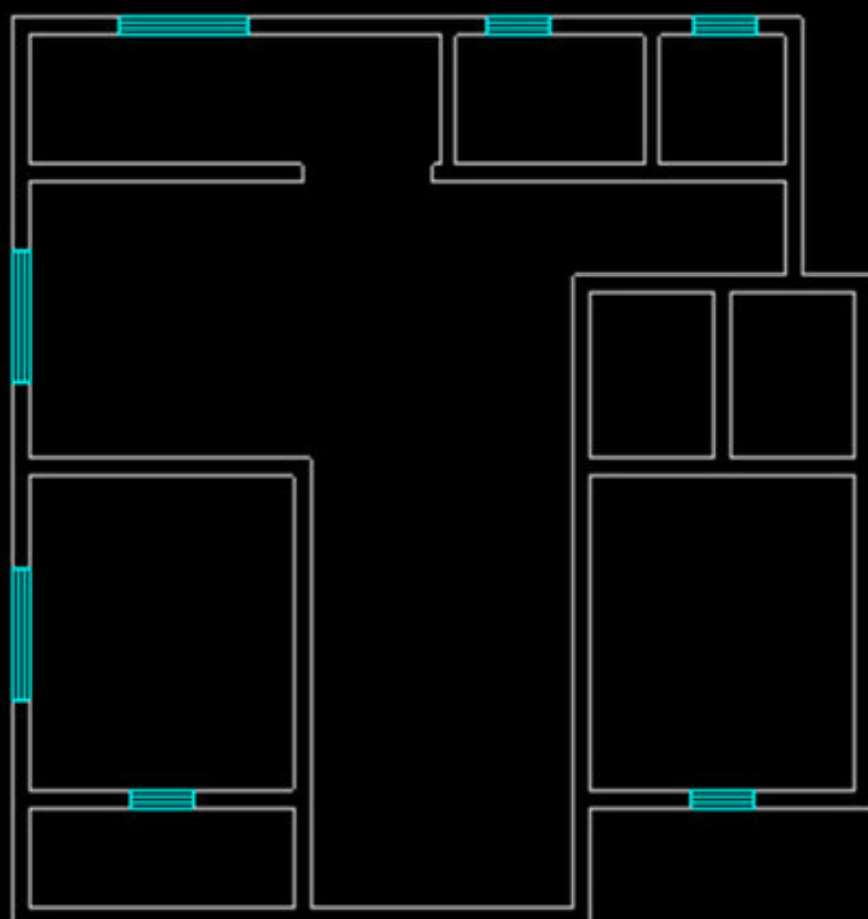

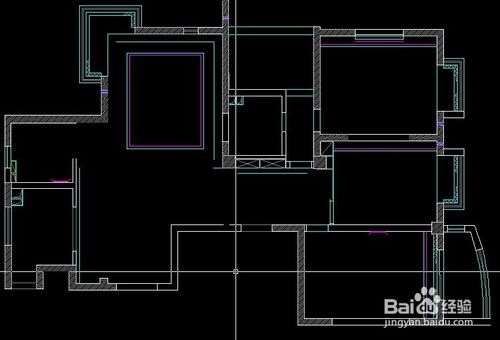

• 用同样的方法把其他的线画出来，画的同时一定要记得保存哦，防止电脑突然关机所有功夫就白费了。

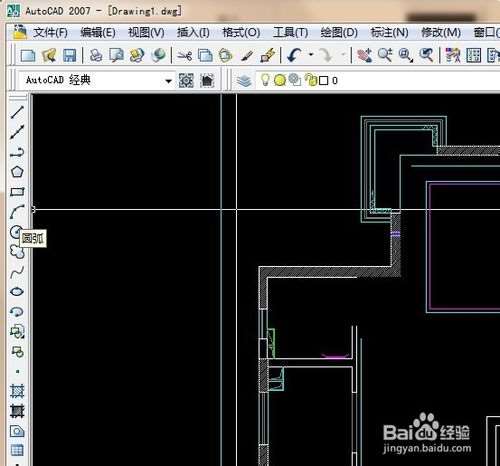

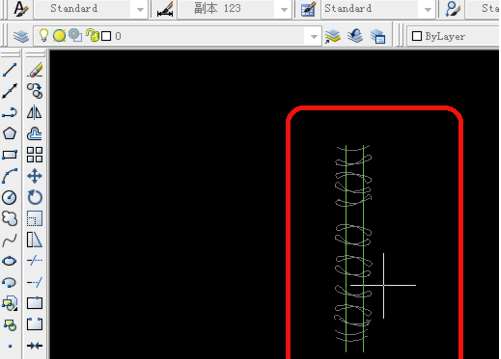

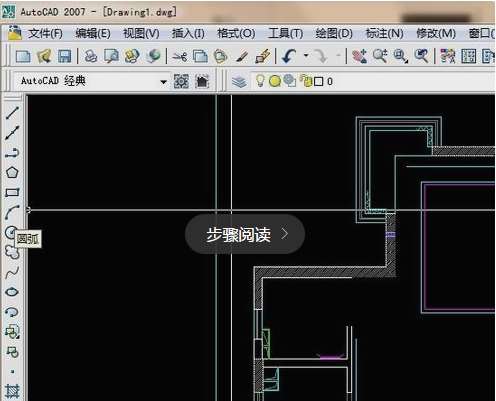

• 这里有用到弧线在左侧工具栏的第六个就是“圆弧”，圆弧是有三个点组成，

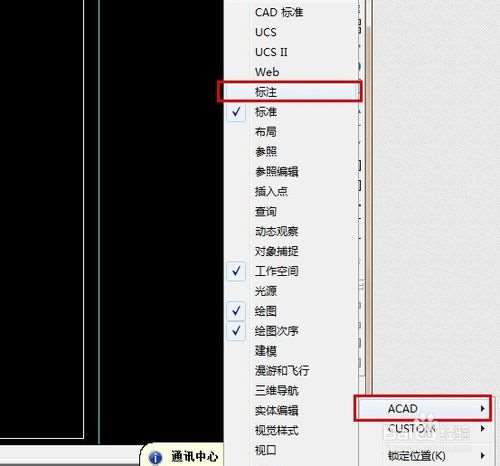

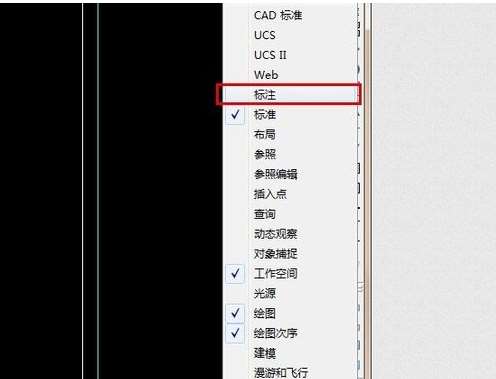

• 所有都画好之后就要把尺寸标注上，标注尺寸是在右侧工具栏，如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工具栏了，标注怎么设置这里就不在说了，以后会写一篇单独介绍标注设置的，请关注。

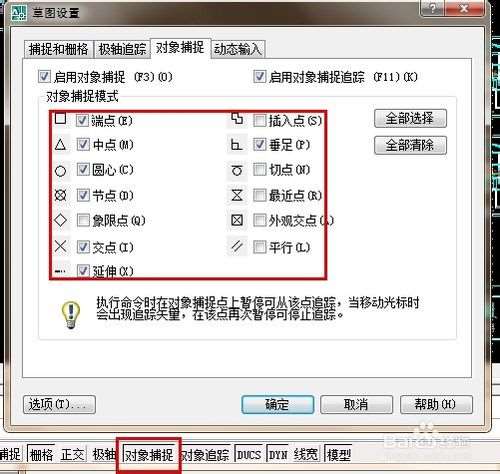

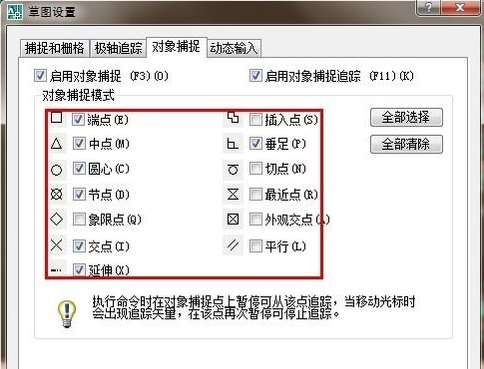

• 标注尺寸的时候需要用到“对象捕捉”，我们要对“对象捕捉”进行一下设置，在“对象捕捉”上右键就会出现设置，一般要把“垂足、断点、终点、圆心、节点、交叉点”都勾选上，选好了点击确认就可以了。



• 10

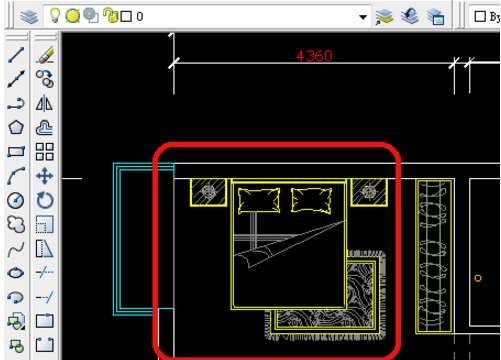

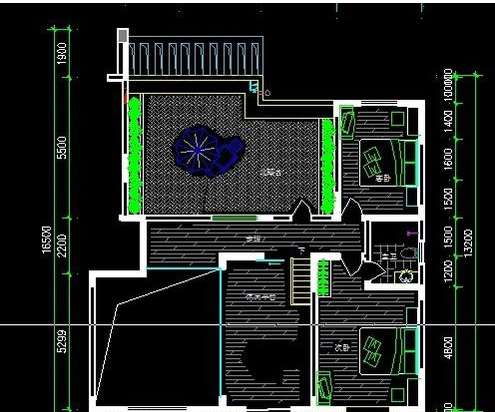

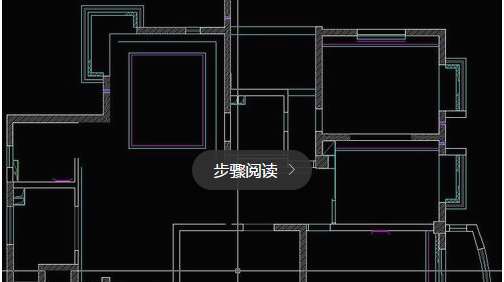

  下面我们再标注就方便多了。标注好之后我们就可以美化一下图纸了，放一些沙发、花草、之类的，这些模型都是实现做好的。



如何用cad画房间平面图

• 1.打开CAD2007.我们来熟悉一下CAD的工具面板。

• 2.工具面板在CAD的左右两侧都有显示，鼠标放在某一个工具的上面就会显示他的名称，下面会为大家介绍具体的用法。

• 3.首先我们要测量好房间的尺寸，画好草图之后就可以开始制作了。我们先来看怎么画直线。左侧工具面板第一个就是直线，这里要注意画直线要选择“正交”，“正交”没有打开画的就是斜线。图中红色框住的地方是我们要注意的。

• 4.点击下直线按钮在空白处随便点一下，然后往四个方向随便哪个方向移动鼠标，数值是可以直接输入的（以毫米为单位），输入好数值按“回车键”就可以了。

• 5.墙体一般都是双线表示，单线变成双线我们可以用“偏移”工具，点击“偏移”输入好要偏移的数值（一般外墙是240mm），点击“回车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不要松，然后鼠标向下移动任意位置松开鼠标，就会出现和他一模一样的线了，间距就是刚才输入的数值。

•

• 6.用同样的方法把其他的线画出来，画的同时一定要记得保存哦，防止电脑突然关机所有功夫就白费了。

•

• 7.这里有用到弧线在左侧工具栏的第六个就是“圆弧”，圆弧是有三个点组成。

•

• 8.所有都画好之后就要把尺寸标注上，标注尺寸是在右侧工具栏，如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工具栏了，标注怎么设置这里就不在说了，以后会写一篇单独介绍标注设置的，请关注。

•

• 9.标注尺寸的时候需要用到“对象捕捉”，我们要对“对象捕捉”进行一下设置，在“对象捕捉”上右键就会出现设置，一般要把“垂足、断点、终点、圆心、节点、交叉点”都勾选上，选好了点击确认就可以了。

•

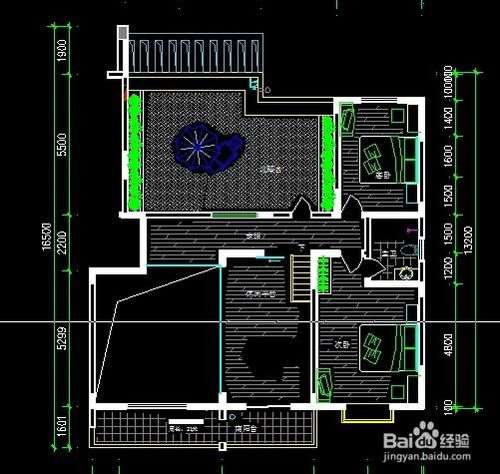

• 10.下面我们再标注就方便多了。标注好之后我们就可以美化一下图纸了，放一些沙发、花草、之类的，这些模型都是实现做好的。

CAD2007如何画平面图

CAD建筑平面图绘图步骤
一、 设置绘图单位 选择[格式]——[单位] ：精度由0.000改为0；单位：毫米。 二、 设置绘图界限（既选择打印纸大小） 选择[格式]——[绘图界限] ： 如 设A3：左下角为：0，0 右上角为：420，297。（横向，纵向为：297，420） 设A4：左下角为：0，0 右上角为：297，210。（横向，纵向为：210，297） 三、 设置绘图参数 设置：对象捕捉、对象追踪、正交等开关。此步骤灵活运用。 四、 设置图层 选择[格式]——[图层] ：

注意: 1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时W为0 2、当用点画线或虚线等绘图时看不清楚，应修改线型比例，[格式]——[线型]修改全局 比例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键选特性修改线型比例。 五、绘制图框标题栏

在图框标题栏图层1：1绘制图框标题栏。 （以上步骤可作为制作绘图模板用。） 六、确定图框标题栏放大的倍数 为满足1：1绘图，应根据合理布图确定图纸放大的倍数。此步骤很重要，该倍数决定文 字的高度和尺寸标注样式中的全局比例的大小。 七、绘图 （1）、选择轴线层-------绘制轴线。 （2）、定义多线样式。 （3）、分别选择墙线层和门窗层---------绘制墙线和窗线。 （4）、选择家具层（图块层）--------用插入块方式布置家具。 八、文字注释 工程图一般可用两种字体：长仿宋或工程字 选择[格式]——[文字样式]点击“新建” 长仿宋： 样式名：“长仿宋”，设置字体名称为；T仿宋GB-2312，文字高度为 图框标题栏中最近两条线距离的2/3取整数，注意图框标题栏已经放大。宽度比例为0.7。 工程字： 样式名：工程字；字体：gbenor.shx & gbcbig.shx； 勾选使用大字体，其他默认； 注意：单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键 修改字体。 九、尺寸标注 1、设置标注样式 1）长度标注：选择[格式]——[标注样式]点击“新建”名称为：长度标注。 主要修改：箭头选项选建筑标记，文字选项选ISO标准，调整选项全局比例为图框标题栏放

大的倍数，主单位选项精度为0，测量单位比例只有在一张图纸上画不同比例的图时分别设定。 2）角度标注 选择[格式]——[标注样式]点击“新建”名称为：角度标注 主要修改：箭头选项选实心闭合，文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数， 2、标注数字 3、标注编辑：点击编辑标注选择新建N可修改数字，第二种方法分解标注选中数字右击可修改数字。 4、标注轴线号。 5、检查后分解标注然后修剪保证图样美观便于示图。 十、标注文字：如图名、技术要求，填写标题栏 Word文字可复制粘贴到CAD中。 十一、保存、图片输出或打印 1、新版本如AutoCAD2010绘制图存盘时应用“另存为”存成低版本如文件类型为AutoCAD2008，这样便于打开。 3、图片输出：“文件”菜单----输出-----文件名和文件类型等。 2、打印： 选择[文件]——[打印]在“打印设备”选项卡选择打印机，在“打印设置” 选项卡选择打印纸的大小，打印比例为图框标题栏放大的倍数的倒数，选择“居中打印”点选“窗口”在图中选择图框标题栏的两对角。完全预览后无误方可打印。

用cad怎么绘制墙体平面图

AUTOCAD里面用什么命令画门和窗（平面图）有谁知道呀，还有就是在画平面的时候怎么样设置轴线的尺寸？（注意不是标注尺寸，是怎么按尺寸画一条线出来。）...

AUTO CAD里面用什么命令画门和窗（平面图）有谁知道呀，还有就是在画平面的时候怎么样设置轴线的尺寸？（注意不是标注尺寸，是怎么按尺寸画一条线出来。）

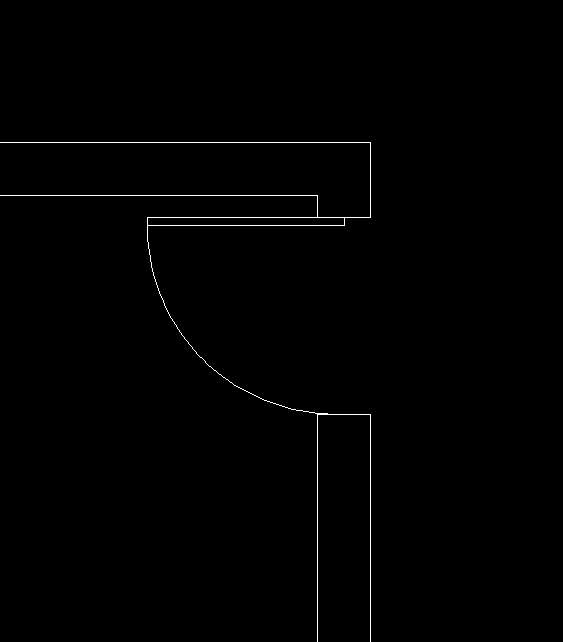

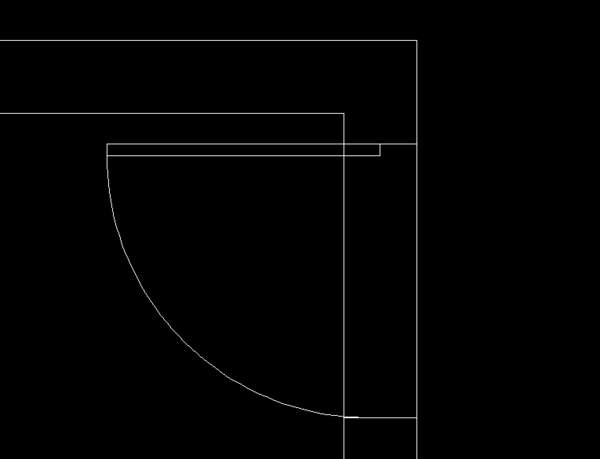

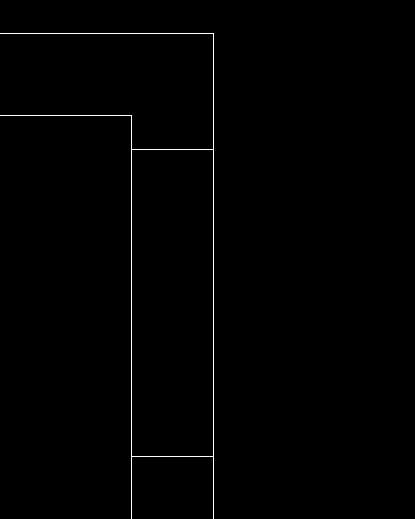

在墙线的基础上，按F8，打开正交，输入L，做以直线在墙体，输入co，值为门宽。复制一直线。

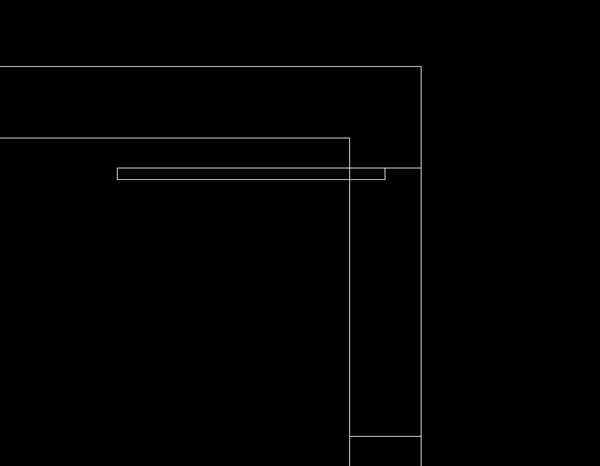

，输入rec，@-900，-40，做矩形门板。

输入a，做门打开的运动轨迹。

输入tr，连续两次回车，删除不必要的线。

门就做好了。

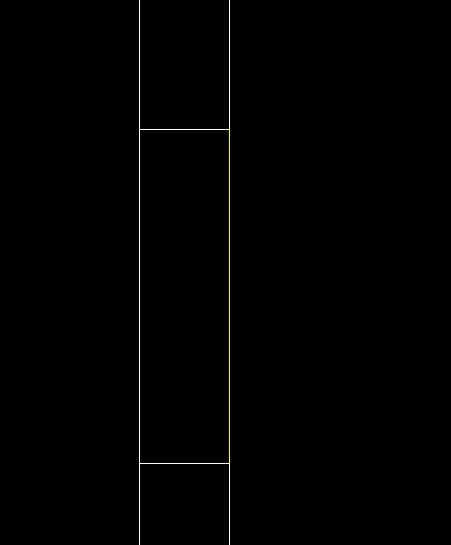

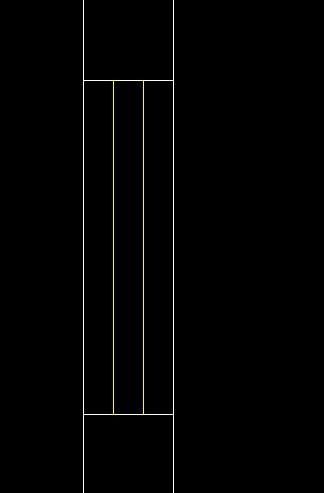

在墙上用L命令做两个横线，换黄颜色做一竖线。

使用O命令，偏移黄线，偏移值是1/3墙后，选择边上的黄线，按E+空格键删除。

窗户就做好了。

AUTO CAD里面用什么命令画门和窗（平面图）

房屋平面设计图用CAD怎么做？...

房屋平面设计图用CAD怎么做？

工具/原料：操作系统、CAD 2008软件。

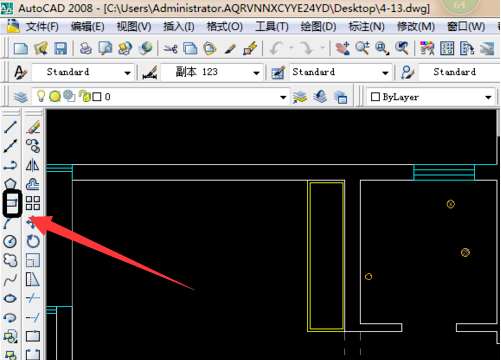

1、这里是矩形工具来画的，在进行偏移就得出如下图，一柜的长是宽是600长是画到墙。

2、在打开CAD图库找到有像这一张的图，如下图所示。

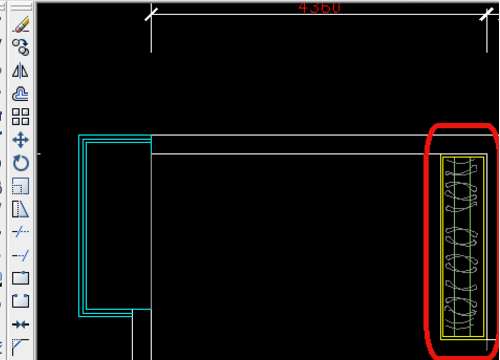

3、在复制到如下图，看到的就是衣柜了。

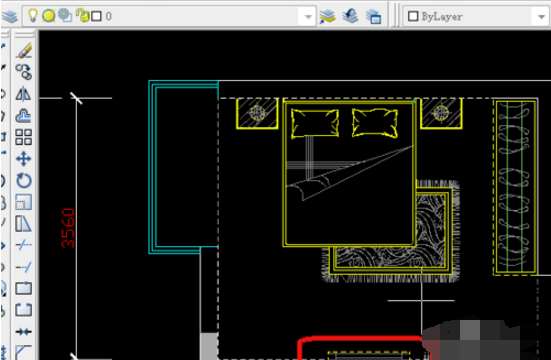

4、在找到床，这里是1米8的床，一般情况下房超过20平方可以放1米8的床了。

5、如下在进行画电视机，这就完成了房屋平面图。

房屋平面设计图用CAD怎么做？

CAD画平面图一般用多大的图形界限，用不同的图形界限有区别吗？841*594吧，你那个是什么单位没看懂啊...

CAD画平面图一般用多大的图形界限，用不同的图形界限有区别吗？
841*594吧，你那个是什么单位 没看懂啊

1、输入命令 limits，再按回车键。
2、如果你只是画一个小零件的平面图，想设置A4纸大小，就在命令框中输入 0,0；210 , 297。当然想要A3纸大小就要在命令框中输入 0,0 ； 297 , 420 。可以根据零件的大小灵活调整图幅大小。
3、如果你是画一般的建筑结构平面图，那么可设置成 0 , 0; 42000 , 29700，再大一点就是 0 , 0; 84000 , 59400 。设置好后，再使用ZOOM命令里的A（全部显示），这样画图就不会出现问题了。
4、也可以不用图形界限，输入命令 limits，然后输入off，再按回车键，直接将图形界限关掉。

CAD画平面图一般用多大的图形界限，

操作方法：

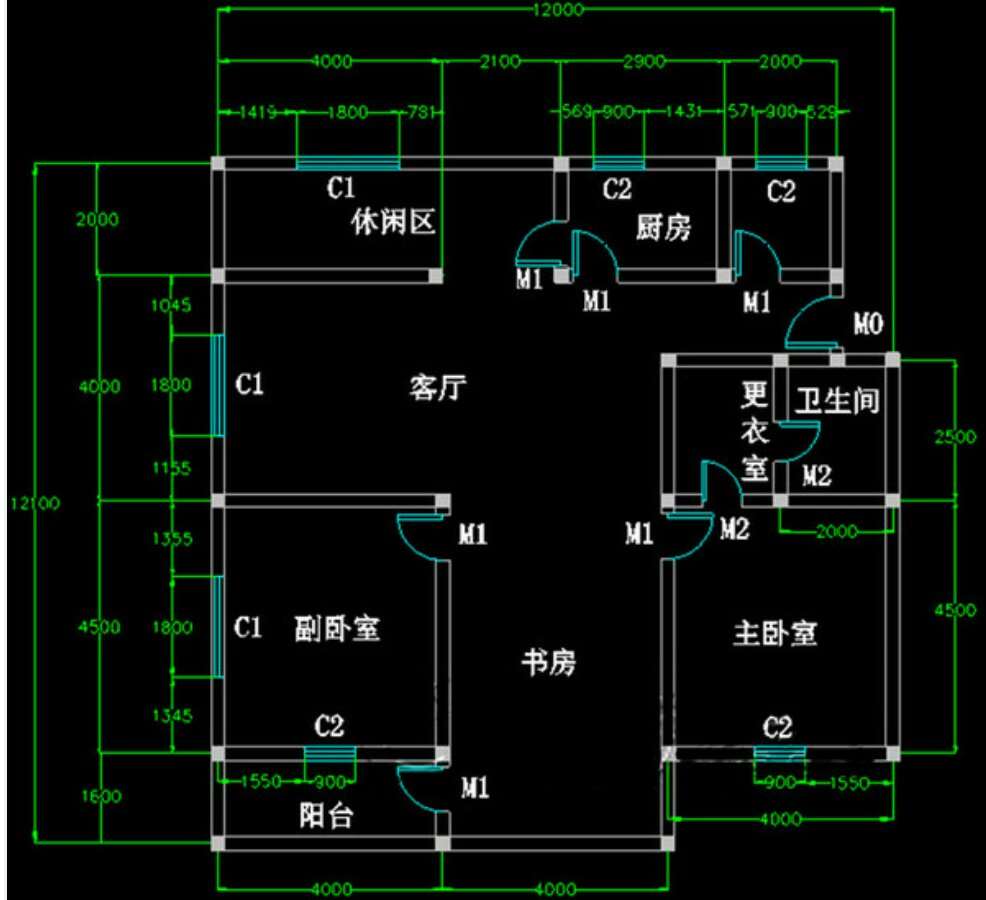

1.先用绘制轴线画初始轴线，再用轴线偏移把其他轴线按尺寸画完。

2.图上墙宽度为240。使用绘制墙体 ，墙宽度选240，沿轴线将墙画出。算出窗中心点位置，用绘制轴线和轴线偏移画出辅助的轴线；再使用标准窗 ，选择窗宽度，在正确位置插入窗。(C1窗宽1800，C2窗宽900)。

3.使用“单开门”，选择门的宽度，在墙体上添加门。（M0门宽900，M1门宽800，M2门宽700）。

4.使用插入柱子，添加构造柱。

5.接下来添加文字注释。

6.进行尺寸标注就可以啦！

补充

如何用cad绘制房屋平面图

1. 利用AUTOCAD绘制建筑dwg图形文件，必须符合GB50001-2010《房屋建筑制图统一标准》，所以应安装现行的建筑专业制图软件（如天正建筑、理正建筑、浩辰建筑、 ArchiCAD等）；

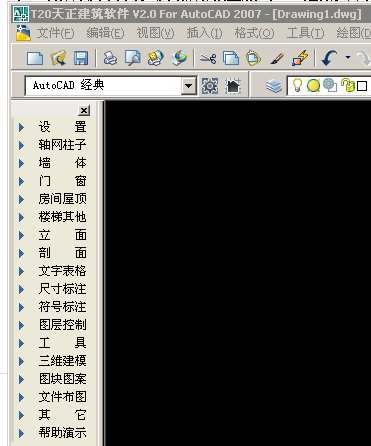

2. 我国各建筑设计院大多使用天正建筑各种不断更新的版本，目前如T20-v2.0等等，绘制建筑平面图时只须按主菜单选项进入命令，在对话框里设置需要参数画出；

3. 比例、图层、线型、线宽、线色等都已默认，你也可更换变动；

4. 绘制建筑平面图的次序：轴线轴网、轴标、墙体、插柱、插门窗、屋顶、楼梯、尺寸标注、符号标注、面积、表格......等等，菜单内容非常完整；

5. 整理、编辑、修改等配合用acad的各种命令来完善。





6.

cad怎么画建筑平面图

使用软件able software r2v32 v5.5汉化版进行转换成cad，然后再编辑:
r2v32提供简便及完整的将光栅图像数字化为矢量数据的解决方案，这些光栅图像可以是扫描的图纸、航摄照片或是卫星图片。你仅需要将扫描图像显示在屏幕上并选择矢量化命令，所有的线段在数秒钟即可识别出来并显示在图像上供你校正与编辑。强大的编辑及处理功能可用于矢量的编辑、地理坐标校正及等高线数据标注。
拥有R2V，你可以在草稿纸上画草图，你只需扫描你的图纸，然后让 R2V 高精度地自动或半自动矢量化它们。一张典型的地形图或区划地图，通常以 300DPI 的黑白或灰度扫描，在 Pentium 级 PC 上数秒内即可完成矢量化。
