曲谱自学网今天精心准备的是《交流接触器接线视频》，下面是详解！

交流接触器接线视频

交流接触器接线视频...

交流接触器接线视频

一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。二:首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

延展回答：

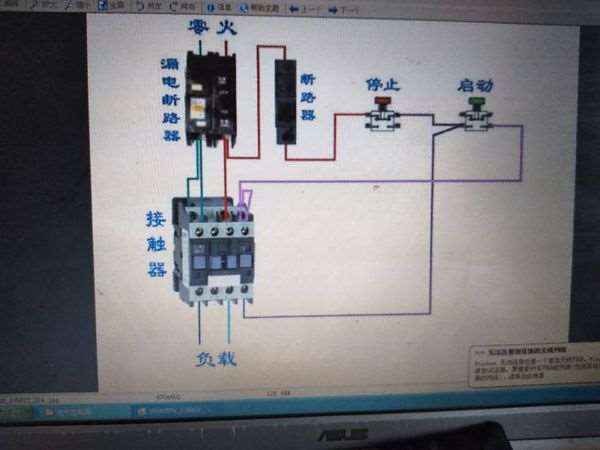

电源三相分别接接触器的主触点L1,L2,L3，再从接触器的T1,T2,T3接出三根线接电机的三个接线柱，以上是主电路。控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的，这个应该知道吧！）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。

交流接触器如何接线视频？

一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。二:首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。

延展回答：

电源三相分别接接触器的主触点L1,L2,L3，再从接触器的T1,T2,T3接出三根线接电机的三个接线柱，以上是主电路。控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的，这个应该知道吧！）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。

交流接触器接法视频

潜水泵水箱上水，有一个浮球开关和一个，交流接触器，怎么接，能够控制自动上水长征交流接触器CJ10CJT1-10A220V使用红绿两线，浮球在下时，潜水泵上水，浮球在上位时，潜水泵停水，浮...

潜水泵水箱上水，有一个浮球开关和一个，交流接触器，怎么接，能够控制自动上水
长征交流接触器CJ10 CJT1-10A 220V

使用红绿两线，浮球在下时，潜水泵上水，浮球在上位时，潜水泵停水，
浮球和交流器之间，线路怎么连接 展开



把浮球的两个线，接在线圈的回路上，接触器上端接220V的两线，对应的下面接水泵。
线圈的接法是，220的火线接A1柱，A2柱接浮球的其中一线，浮球另一线接0线。
浮球在下时，红绿线导通，线圈得电，吸合，水泵运行。

扩展

能用交流接触器上面数字说详细点吗，零线火线，接哪里，

交流接触器接线视频

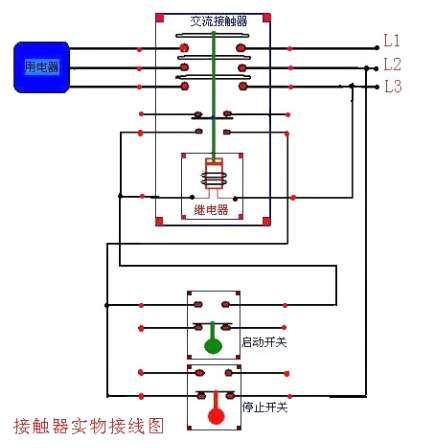

带按钮接法...

带按钮接法

:

三相电

接单相电

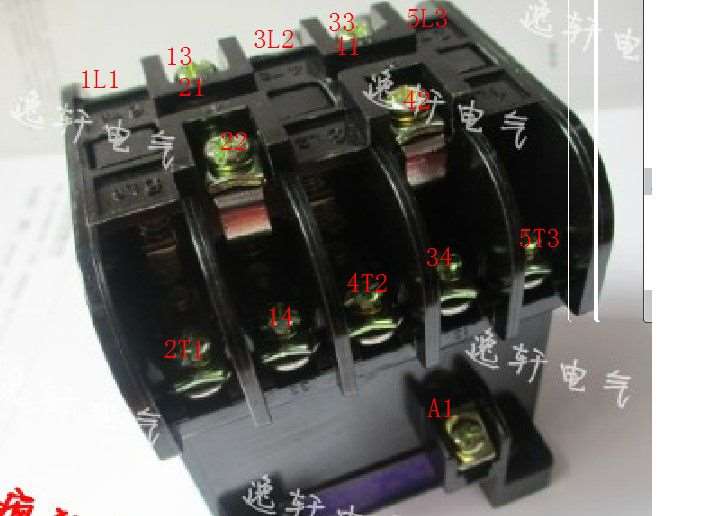

交流接触器接线图视频讲解能讲解如何分辨常开和常...

如果有 现成的视频，应该给你讲解 这部分 内容。本来 内容也不多。

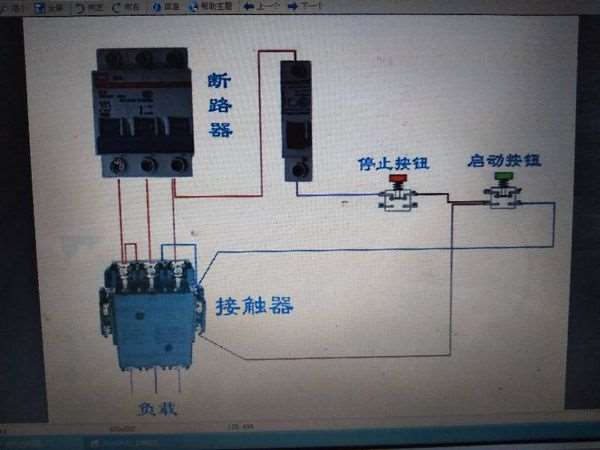

380v交流接触器接线视频一看就懂

380v交流接触器控制380v的风扇。另外我想装个温控。温控盒子上是220v的电。问下交流接触器怎么接线?

正泰380V50HZ交流接触器接线视频

　　交流接触器L1 ， L2分别接上220V的进电，T1，T2 分别接负载 ，也就是水泵 ，然后把 交流接触器的L1端和A1 相连接 ， L2和感应开关的一端相连接， 感应开关的另一端和A2相连。

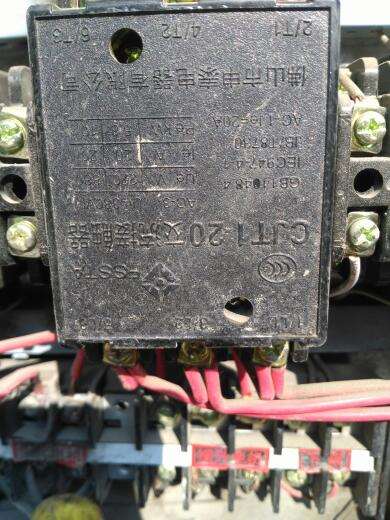

　　CJT1-20系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至475A的电路中，供远距离接通和分断电路或频繁起动和控制交流电动机，并可与适当的热过载继电器组成电磁起动器，以保护可能发生过载的电路。 产品符合GB14048.4和IEC60947-4-1等标准。

更多扩展补充

扩展

我的是三相的

下面还有两根线

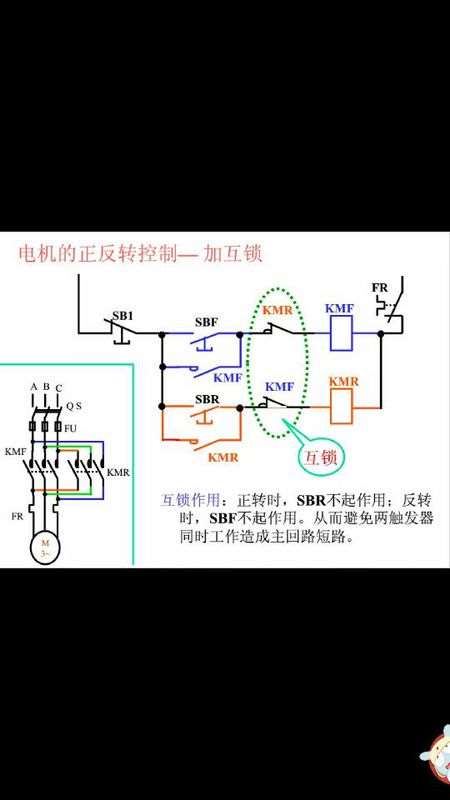

交流接触器互锁接线视频

这种看视频也是没有用的，要懂得接触器控制回路的原理，找原理图看，再找实物接线图研究，不懂的地方再提问
