曲谱自学网今天精心准备的是《solidworks工程图教程》，下面是详解！

solidworks工程图中怎样画虚线

各位老师请指点一下！谢谢！...

各位老师请指点一下！谢谢！

很容易的。

你在工具栏上点右键，吧“线型”工具打开。然后在工程图里选择草图-直线工具开始画线，画好线后旋转你画的线，再点“线型”工具中的“线条样式”，选择虚线，就好了。

或者先点“线型”工具中的“线条样式”，选择虚线，再画线。

关于SolidWorks工程图出图

我用SolidWorks做的工程图很不符合国标，看起来很别扭，不但字体不是长仿宋，而且图框是灰色的，还有很多锯齿，以及其他很多问题，我只是想知道做出来的工程图打印出来效果怎么样，图...

我用SolidWorks做的工程图很不符合国标，看起来很别扭，不但字体不是长仿宋，而且图框是灰色的，还有很多锯齿，以及其他很多问题，我只是想知道做出来的工程图打印出来效果怎么样，图框会不会是浅色的？斜线会不会有锯齿？假如用自己设的字体到别没有该字体的电脑上打印会不会出现错误？
请有这方面经验的来说说 展开

工程图模板是可以自己绘制的，新建一个空白的工程图，右键-编辑图纸格式，找一份标准的图纸或者根据自己的经验绘制，完成右键-编辑图纸。选项里可以修改工程图参数，如字体，标注格式，编辑线宽等。觉得可以了-保存，格式为工程图模板，位置默认
关于字体的问题，我也一直没有找到长仿宋体，我用的宋体，用黑体标注的尺寸效果不错。用字体的时候有个问题需要注意：有很多字体在保存为CAD的dwg格式后，打开会有乱码。宋体是不会的。
图框是灰色没有关系，打印出来是一样的，至少我们公司的打印机打出来时这样的。斜线有锯齿应该是显示性能高低问题，选项里可修改。如果你画的是一条斜线，打印出来应该也是斜线，不会是锯齿。
字体最好选通用的，别搞什么特殊字体
电脑显示的图纸效果跟打印出来的有一点点差异的，最好能实际打印看看。我在编辑图纸格式时要打出来看看，通常要改3-4次，因为打印出来才是真实的。我们是小公司，对图纸没有严格要求，所以觉得图纸不如意的时候，就自己修改一下，呵呵

参考资料： 个人意见，希望有帮助

solidworks工程图怎么找

看看教程吧
Solidworks2012软件详细操作的基础教程、钣金与焊件教程、机械设计教程、曲面设计实例精通教程以及完全的实例教程。
Solidworks2012视频教程：http://www.3322.cc/soft/11971.html

求solidworks工程图转成PDF格式教程啊，高手帮帮忙...

不用教程，软件图纸另存为里面有PDF格式，你可以直接保存，有的时候会出现文字转换不全的情况，可能是字库不全，单独下个字库就好了。在网上可以下个PDF合并软件，可以把多个PDF图纸和成一个PDF图纸。sw软件里还有批量转换PDF的功能，挺方便。

solidworks工程图比例怎么设置

1、首先需要打开solidworks工程图，可以看到图纸的比例比较小。

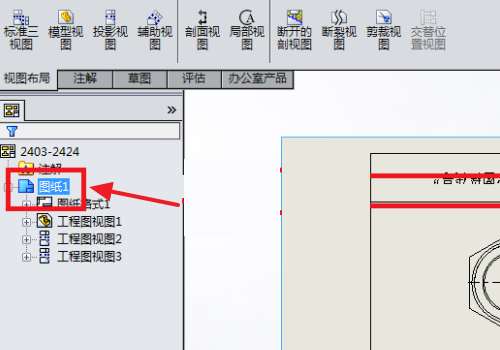

2、然后修改大点，需要点击左侧的图纸1 。

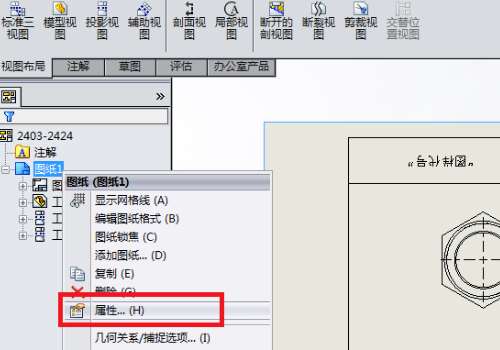

3、然后鼠标右键单击属性的选项。

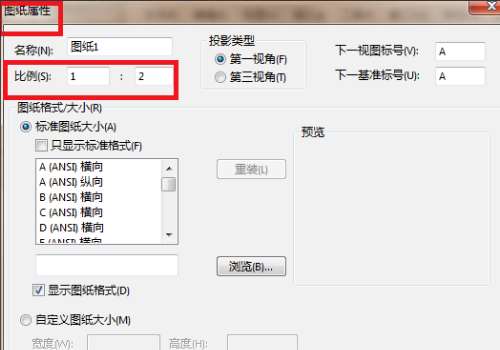

4、然后就会弹出对话框，然后把上面的图纸比列修改为1：2，回车键确定。

5、最后，设置好之后，再返回到页面可以看到图纸的比列变大了，这样solidworks工程图比例就设置好了。

怎么改solidworks工程图模板比例

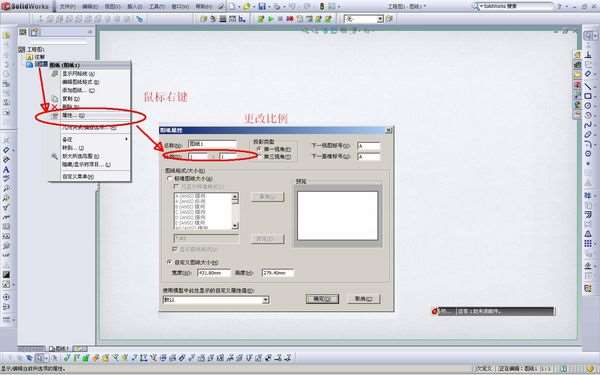

鼠标右键单击“图纸1”选择“属性”，更改你需要的比例，把这个图纸另存为“工程图模版”，新建图纸调用你刚才保存的模版。

SolidWorks工程图教程（机械工业出版社2012年版图书）

《SolidWorks工程图教程》是2012年机械工业出版社出版的图书，作者是陈超祥、胡其登。
