曲谱自学网今天精心准备的是《cad怎么画三维图》，下面是详解！

怎么用CAD画三维图 先开CAD 然后怎么办

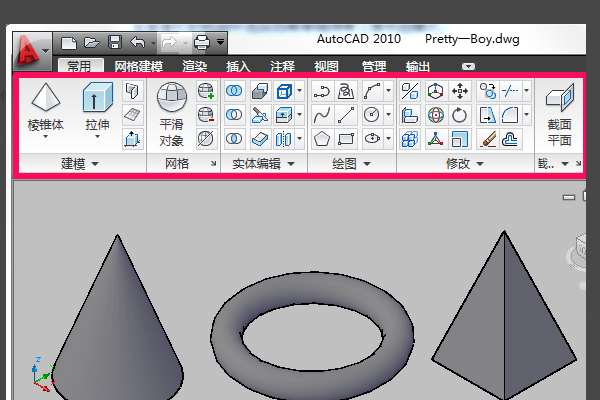

1、打开cad后选择 三维建模

2、进入 三维建模 后 开始绘制草图

3、完成一封闭 草图后 ，选择拉伸

4、点击 拉伸后 选择你所画的 封闭草图 进行拉伸

怎么用cad2007画三维图形

用cad2007画三维图形步骤如下:

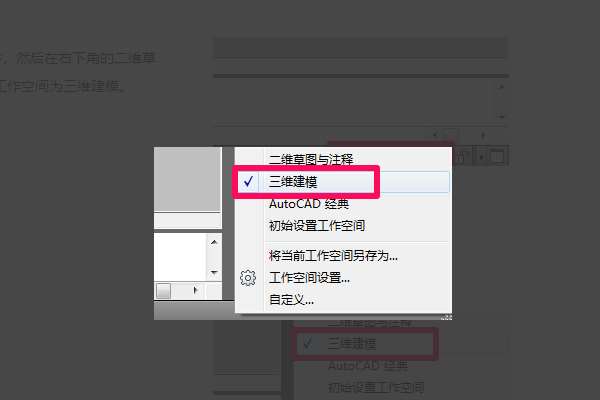

1、首先打开cad软件，然后在右下角的二维草图与注释，切换工作空间为三维建模。

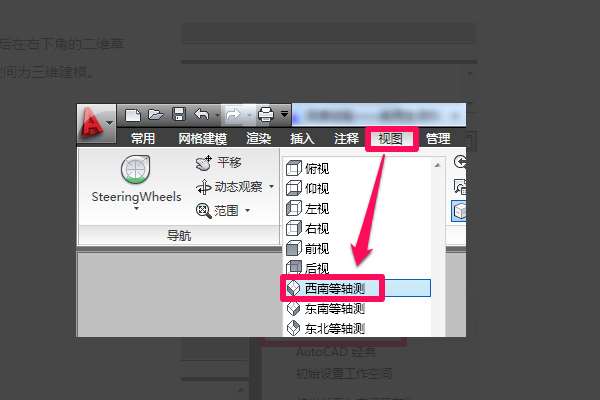

2、在菜单栏的视图中选择西南等轴测等三维视图模式，方便我们画图。

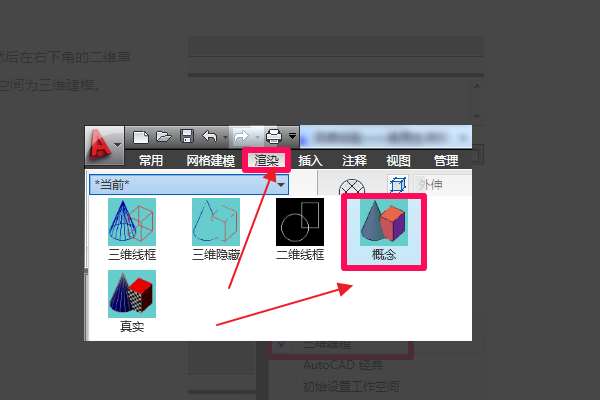

3、为了方便观看可以在菜单栏的渲染中选择概念模式。

4、配合工具栏中的长方体、拉伸等工具就可以用cad画三维图了。

CAD三维建筑图是怎么画的

123就是那种在平面上显示三维的形式墙体家具都能立面显示就好比...

123
就是那种在平面上显示三维的形式 墙体家具都能立面显示 就好比

1、用轴测图画 打开CAD下面有个对象捕捉,点右键,选设置,点开第一个捕捉与栅格，有个捕捉类型，选等轴测捕捉，确定就行了，画图的时候就是不同的方向，如果要换方向按f5 。这样就是用平面画三维图形。
2、画真正的三维图，打开视图，选择，一个三维视图，就可在里面画了，三个方向 。
呵呵，记得加分哦。

如何在cad平面中画出立体图？？？？

要在平面图中看出立体图，而且是标准的立体图...

要在平面图中看出立体图，而且是标准的立体图

1、打开AutoCAD软件，创建一个新的空白dwg文件。

2、首先激活矩形命令，然后随意在空白处画出自己满意的矩形。

3、输入co，输入，将原始矩形副本移动到某个位置，您可以参考下图中显示的效果。

4、输入L，按Enter键，使用line命令逐个连接两个矩形的四个角点。尚未完成。

5、Tr trim命令，修剪如下图所示，如果您无法修剪它，请将其删除。

6、为了更清楚地看到这个长方体，为了区别于工作背景的黑色背景，我们用纯色填充长方体的表面。输入H，按Enter键，将出现“图案填充”和“渐变”对话框。图案：SOLID，选择你自己的颜色。

7、这是填充后的效果，可以看到这是一个长方体，效果如下。

CAD三维画图的步骤！

CAD三维画图的步骤如下：

1、画椭圆90*55。

2、再画一个椭圆200*100。

3、小椭圆往下移28高。

4、绘制四条R100的弧线，要连接两个椭圆啊，记得利用USC来画。

5、再复制一个椭圆90*55离200*100椭圆高80。

6、绘制四条R200的弧线，要连接两个椭圆。

7、画一个点离小椭圆往上移28高。

8、利用USC画两椭圆相交与点和90*55椭圆。

9、修剪两个椭圆。

10、再截断分成四条弧线。

11、先来看看整体的线框图。

12、准备做放样工作，先样下图，利用绿线做导向放样。

13、放样成实体。

如何用cad画立体图

1、打开CAD，鼠标右键点击任务栏，然后点击ACAD。

2、点击ACAD后，点击建模。

3、点击建模后，弹出建模窗口，可以选择要画的立体图。

4、点击一个圆柱，先画指定底圆半径。

5、再指定圆柱的高。

5、画好圆柱后，点击视图中的自由动态观察。

6、点击自由动态观察后，就可以用鼠标旋转查看别的面了。

7、点击视图。

8、选择视觉样式，选择一个真实。

9、点击真是后，立体圆柱图就做好了。

CAD如何画立体图

CAD...

CAD

CAD是一款非常好用的软件，现在有很多朋友都在使用这个软件，但是还是有一些新手对这个软件不是特别熟悉，今天的这篇经验就和大家聊一聊关于AUTOCAD如何画立体图形的问题，希望可以帮助到大家。

方法/步骤

• 1

  找到带齿轮图标的下拉三角，单击它选择三维建模。



• 2

  选择可视化，找到视图，显示视图管理器，选择东北等轴侧，点击常用标签，切换到常用面板。



• 3

  单击多边形工具，先画平面图形，光标处提示输入侧面数，输入6，按回车键，画一个正六棱柱，下面会提示指定正多边形中心点，单击某处就可以了。



• 4

  输入选项选择内接于圆就可以了，拖动鼠标拉出一个正六边形形状，单击一下，正六边形就固定下来了。



• 5

  单击拉伸工具，选中六边形，右击选择确认，往上拉动鼠标，一个立体图形就出来了。



• 6

  进行渲染立体图形，单击可视化，选择渲染，系统自动把图形按照默认方式进行渲染，渲染是在新窗口中进行的。



• 7

  单击文件，保存，选择png格式或者其他格式，指定文件名和保存路径，颜色24位默认，单击确认，保存图片即可。

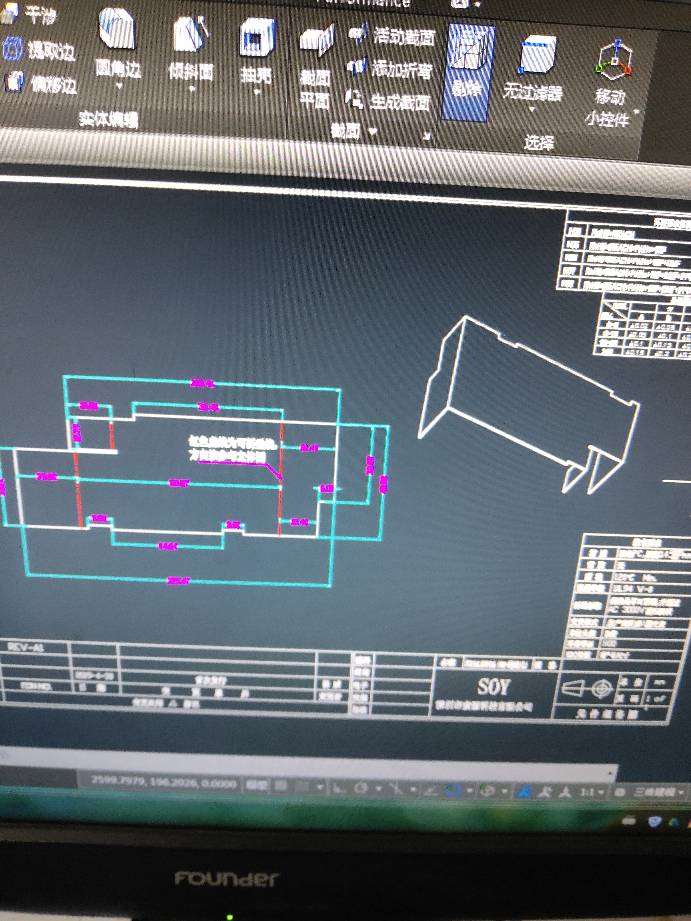

这个图的三维图是用Cad画出来的不？

自己会平面图，一直不会上图这种三维图是怎么画出来的。...

自己会平面图，一直不会上图这种三维图是怎么画出来的。

这个是CAD图，但并不是CAD软件画出来。不是说CAD图放不出来，而是画这种三维图很慢。没有其他软件效率高。
这种一般是由其他三位软件，先画出三维图，再转换成平面图。而且你这个是一个展开图。是五金件的展开图。
一般三维软件有proe,ug,sw等，现在这些软件里面画好三维图，然后在画展开图。最后另存为CAD图。
CAD图便于机械加工识图。当然上面这些三维软件也可以直接出图纸。

CAD如何画三维图求体积？

CAD下画立体图的方法：

1.在CAD平面上画立体图,需要用等轴测图的方法画。设置捕捉类型为"等轴测捕捉",打开"正交模式",并用'F5"切换"面"。

2.画立体图,用拉伸、扫掠、旋转的方法可以把一个"平面"，可以生成一个实体立体图，也可以直接使用系统提供的圆柱体，长方体，球体，圆环体，楔体，棱锥体，圆锥体。

3.还可以通过多个截面通过放样等手段来实现复杂的立体图。

对画好的三维立体图，可以使用massprop命令，选择实体并点击确定。
会弹出现对一个话框，里面有体积参数，参数的单位是立方毫米。

CAD里面怎么做三维效果图？？？

知道的请说详细一点……...

知道的请说详细一点……

具体操作步骤如下：

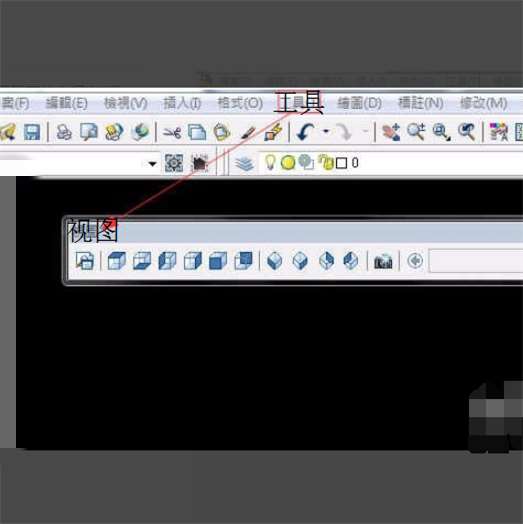

一、打开CAD软件后，先在工具菜单中调出”视图“工具条，可辅助做3维图转换视角用。

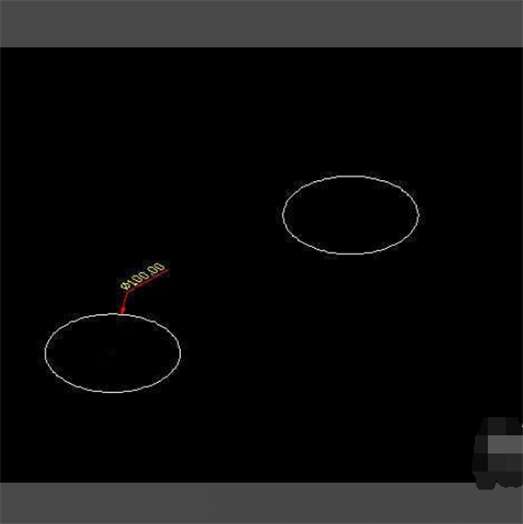

二、这里依绘制一个同心圆柱为例，先画好直径100的圆。并多复制一个圆，为了便于区分看差异。

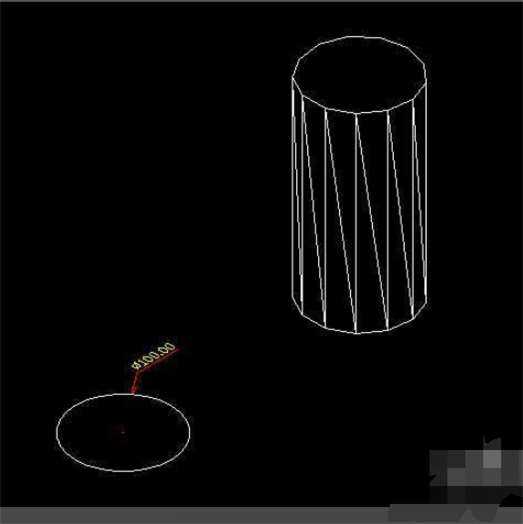

三、在命令栏输入EXT（拉伸）并回车键按一下，选择画好的圆并回车键按一下，此时出现拉伸状态，输入200为担伸的高度并回车确认即画好圆柱。

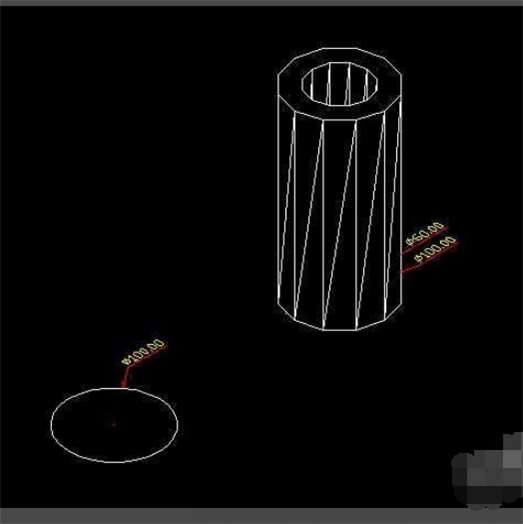

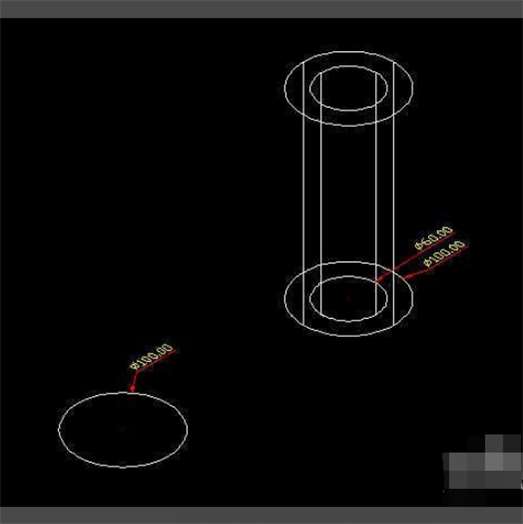

四、接着画同心圆中心的圆孔，一样要先画一个直径60的圆，同上方法输入EXT拉伸命令并把小圆拉伸到200高。

五、这时要通过一个修剪命令”SU“，选择外圆并回车一下，接着再选择里面的小圆再回车下就可以把小圆挖空，输入HH我们消影看下效果。

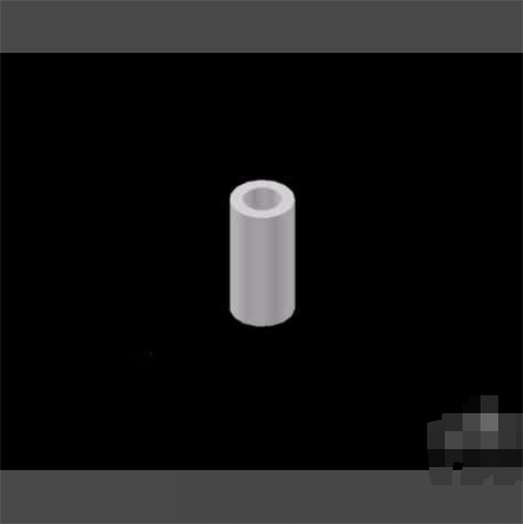

六、再输入命令”R“回车两次渲染，效果如图。
