液力耦合器的工作原理及内部结构图

液力耦合器的工作原理

当发动机运转时，曲轴带动液力耦合器的壳体和泵轮一同转动，泵轮叶片内的液压油在泵轮的带动下随之一同旋转。

在离心力的作用下，液压油被甩向泵轮叶片外缘处，并在外缘处冲向涡轮叶片，使涡轮在液压冲击力的作用下旋转;

冲向涡轮叶片的液压油沿涡轮叶片向内缘流动，返回到泵轮内缘的液压油，又被泵轮再次甩向外缘。

液压油就这样从泵轮流向涡轮，又从涡轮返回到泵轮而形成循环的液流。

扩展资料

优点

（1）具有柔性传动自动适应功能。

（2）具有减缓冲击和隔离扭振功能。

（3）具有改善动力机启动能力，使之带载荷或空载启动功能。

（4）具有在外载荷超载时保护电机和工作机不受损坏的过载保护功能。

（5）具有协调多动力机顺序启动、均衡载荷和平稳并车功能。

（6）具有柔性制动减速功能（指液力减速器和堵转阻尼型液力耦合器）。

（7）具有使工作机延时缓慢启动功能，能平稳地启动大惯量机械。

（8）对环境的适应性强，可以在寒冷、潮湿、粉尘、需防爆的环境下工作。

（9）可以使用廉价的笼型电机替代价格昂贵的绕线式电机。

（10）对环境没有污染。

（11）传递功率与其输入转速的平方成正比，输入转速高时，能容量大，性能价格比高。

（12）具有无级调速功能，调速型液力耦合器可以在输入端转速不变的条件下，通过在运行中调节工作腔的充液量而改变输出力矩和输出转速。

（13）具有离合功能，调速型和离合型液力耦合器，可以在电机不停止转动的条件下，使工作机启动或制动。

（14）具有扩大动力机稳定运行工作范围功能。

（15）具有节电效果，能降低电机的启动电流和持续时间，降低对电网的冲击，降低电机的装机容量，大惯量难启动机械应用限矩型液力耦合器和离心式机械应用调速型液力耦合器节能效果显著。

（16）除轴承、油封外无任何直接机械摩擦，故障率低，使用寿命长。

（17）结构简单，操作维护简便，不需要特别复杂的技术，养护费用低。

（18）性能价格比高，价格低廉，初始投资少，投资回收期短。

参考资料:百度百科-液力耦合器

液力耦合器工作原理是什么？

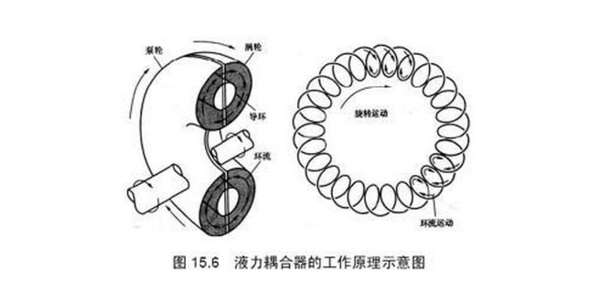

液力耦合器是一个内含两个环形轮片的密封机构。驱动轮称为泵轮，被驱动轮称为涡轮，泵轮和涡轮都称为工作轮。在工作轮的环状壳体中，径向排列着许多叶片。泵轮和涡轮装合后，形成环形空腔，其内充有工作油液。泵轮通常在内燃机或电机驱动下旋转，带动工作油液做比较复杂的向心力运动。高速流动的油液在科里奥利力的作用下冲击涡轮叶片，将动能传给涡轮，使涡轮与泵轮同方向旋转。油液从涡轮的叶片边缘又流回到泵轮，行成循环回路，其流动路线如同一个首尾相连的环形螺旋线。

应用：

1、汽车
液力耦合器曾应用于早期的汽车半自动变速器及自动变速器中。液力耦合器的泵轮与发动机的飞轮相连接，动力由发动机曲轴传入。在有些时候，耦合器严格上讲是飞轮的一部分，在这种情况下，液力耦合器又被称为液力飞轮。涡轮与变速器的输入轴相联。液体在泵轮与涡轮间循环流动，使得力矩从发动机传至变速器，驱动车辆的前进。在这方面，液力耦合器的作用非常类似于手动变速器中的机械离合器。由于液力耦合器无法改变转矩的大小，现已被液力变矩器所取代。

2、重工业
可用于冶金设备，矿山机械，电力设备，化工及各种工程机械中。

液力耦合器的工作原理是什么？

液力耦合器的模型与工作原理

液力耦合器是一种利用液体介质传递转速的机械设备，其主动输入轴端与原传动机相联结，从动输出轴端与负载轴端联结，通过调节液体介质的压力，使输出轴的转速得以改变。理想状态下，当压力趋于无穷大时，输出转速与输入转速相等，相当于钢性联轴器。当压力减小时，输出转速相应降低，连续改变介质压力，输出转速可以得到低于输入转速的无级调节。液力耦合器的功控调速原理与效率 根据液力耦合器的上述特点，可以等效为图1所示的模型
功率控制调速原理表明，传动速度的改变，实质是机械功率调节的结果。因此液力耦合器输出转速的降低，实际是输出功率减小。在调速过程中，液力耦合器的原传动转速没有发生变化，假设负载转矩不变，原传动的机械功率也不变，那么输入与输出功率的差值功率那里去了呢，显然是被液力耦合器以热能形式损耗掉了。因此，我们不能简单地认为液力偶合器调速是"丢转"，而实际是丢功率。设原传动功率为PM1，输出功率为PM2，损耗功率则为
液力偶合器是一种耗能型的机械调速装置，调速越深（转速越低）损耗越大，特别是恒转矩负载，由于原传动输入功率不变，损耗功率将转速损失成比例增大。对于风机泵类负载，由于负载转矩按转速平方率变化，原传动输入功率则按转速的平方率降低，损耗功率相对小一些，但输出功率是按转速的立方率减小，调速效率仍然很低。液力耦合器的调速效率曲线如图2所示，平均效率在50%左右。

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"什么是液力偶合器

液粘软启动和液力耦合器工作原理的区别：
　　一、液体粘性软启动：
　　利用液体的粘性(即油膜剪切力)来传递扭矩。机械本体结构由主、从动轴、主从动摩擦片,控制油缸、弹簧、箱体及密封件等组成。当主动轴带动主动摩擦片旋转时,摩擦片之间的粘性流体形成油膜带动从动摩擦片旋转,通过调控油缸中的油压大小来调节主、从动摩擦片之间的油膜厚度,从而改变从动轴的输出转速和转矩的大小,实现机械设备的可控软启动以及调速功能。
　　二、液力耦合器:
　　先降速 勺管到达零位 然后关闭电机 如果是轴带油泵 当主电机电源拉掉之后 由于惯性油泵还会旋转 如果是电动油泵 先主电机切断电源 工作机械及偶合器由于惯性还在运转 此时电动油泵继续工作 当这些工作机械和偶合器停下后 关闭电动油泵固态软启动器:靠串联电阻,改变电机的电压和电流。只是启动的时候起到效果。不能长时间运行。

液粘软启动和液力耦合器工作原理有什么不同

答：一、液力耦合器基本工作原理

1、动力机带动偶合器转动时，首先由泵轮将偶合器腔内液体搅动。

在离心力的作用下，腔内液体从半径较小的流道进口处被加速，并抛向半径较大的流道口处，从而液体的动量加大，在泵轮出口处液流以较高的速度和压强冲向涡轮叶片，释放液体动能推动涡轮旋转做功，实现涡轮将液体动能转化为机械能的过程。

2、当液体的动能减小后，在其后的液体推动下由涡轮流出而进入泵轮，再开始新的能量转化。

3、周而复始，输入与输出在没有直接机械连接的情况下，由液体动能完成了柔性的成功连接。

二、液力耦合器的分类

1、根据用途的不同，液力耦合器分为普通型液力耦合器、限矩型液力耦合器和调速型液力耦合器。

其中限矩型液力耦合器主要用于对电机减速机的启动保护及运行中的冲击保护，位置补偿及能量缓冲；调速型液力耦合器主要用于调整输入输出转速比，其它的功能和限矩型液力耦合器基本一样。

2、根据工作腔数量的不同，液力耦合器分为单工作腔液力耦合器、双工作腔液力耦合器和多工作腔液力耦合器。

3、根据叶片的不同，液力耦合器分为径向叶片液力耦合器、倾斜叶片液力耦合器和回转叶片液力耦合器。

三、液力耦合器的应用领域

1、汽车

液力耦合器曾应用于早期的汽车半自动变速器及自动变速器中。液力耦合器的泵轮与发动机的飞轮相连接，动力由发动机曲轴传入。

2、重工业

可用于冶金设备，矿山机械，电力设备，化工及各种工程机械中。

液力耦合器的工作原理

不是一种东西，液力变矩器很复杂，耦合器相对简单。用途也不同。变矩器用在工程机械的传动系，比如柳工，厦工出的ZL40,50装载机。它的主要零件有泵轮，涡轮1，涡轮2，导轮(也叫定轮)等。简单的原理是：发东机带动泵轮旋转，搅动液压油(介子)带动涡轮1旋转，涡轮1联接一心轴输出动力，同时涡轮1带动介子冲向导轮，导轮把高速冲来的油反射给涡轮2，使涡轮2旋转，涡轮2联接的输出轴用超越离合器与涡轮1的心轴联接。这样涡1和涡2可同时输出动力，也可单独输出动力。液力变矩器不但可以无级变速，而切可以根据各种复杂的工况，认意改变发动机输出的扭矩来适应工况，提高工效，减轻劳动强度。。。 。。。
耦合器只有泵轮和涡轮，只可任意改变输出的速度，不可改变输出的扭矩，只是一个联轴器。不对的请指正。

液力变矩器与液力耦合器是不是一个东西，工作原理...

　　液力耦合器和液力变矩器的结构与工作原理

　　现代汽车上所用自动变速器，在结构上虽有差异，但其基本结构组成和工作原理却较为相似，前面已介绍了自动变速器主要由液力变矩器、变速齿轮机构、供油系统、自动换挡控制系统、自动换挡操纵装置等部分组成。本章将分别介绍自动变速器中各组成部分的常见结构和工作原理，为自动变速器的拆装和故障检修提供必要的基本知识。

　　汽车上所采用的液力传动装置通常有液力耦合器和液力变矩器两种，二者均属于液力传动，即通过液体的循环液动，利用液体动能的变化来传递动力。

　　(液力耦合器的结构与工作原理 1、液力耦合器的结构组成

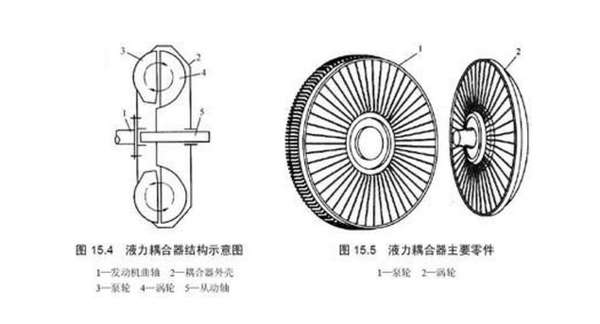

　　液力耦合器是一种液力传动装置，又称液力联轴器。在不考虑机械损失的情况下，输出力矩与输入力矩相等。它的主要功能有两个方面，一是防止发动机过载，二是调节工作机构的转速。其结构主要由壳体、泵轮、涡轮三个部分组成，如图1-2所示。

　　图1-2 液力耦合器的基本构造

　　1-输入轴 2-泵轮叶轮 3-涡轮叶轮 4-轮出轴

　　液力耦合器的壳体安装在发动机飞轮上，泵轮与壳体焊接在一起，随发动机曲轴的转动而转动，是液力耦合器的主动部分：涡轮和输出轴连接在一起，是液力耦合器的从动部分。泵轮和涡轮相对安装，统称为工作轮。在泵轮和涡轮上有径向排列的平直叶片，泵轮和涡轮互不接触。两者之间有一定的间隙(约3mm~4mm);泵轮与涡轮装合成一个整体后，其轴线断面一般为圆形，在其内腔中充满液压油。

　　2、液力耦合器的工作原理
当发动机运转时，曲轴带动液力耦合器的壳体和泵轮一同转动，泵轮叶片内的液压油在泵轮的带动下随之一同旋转，在离心力的作用下，液压油被甩向泵轮叶片外缘处，并在外缘处冲向涡轮叶片，使涡轮在液压冲击力的作用下旋转;冲向涡轮叶片的液压油沿涡轮叶片向内缘流动，返回到泵轮内缘的液压油，又被泵轮再次甩向外缘。液压油就这样从泵轮流向涡轮，又从涡轮返回到泵轮而形成循环的液流。

　　液力耦合器中的循环液压油，在从泵轮叶片内缘流向外缘的过程中，泵轮对其作功，其速度和动能逐渐增大;而在从涡轮叶片外缘流向内缘的过程中，液压油对涡轮作功，其速度和动能逐渐减小。液力耦合器要实现传动，必须在泵轮和涡轮之间有油液的循环流动。而油液循环流动的产生，是由于泵轮和涡轮之间存在着转速差，使两轮叶片外缘处产生压力差所致。如果泵轮和涡轮的转速相等，则液力耦合器不起传动作用。因此，液力耦合器工作时，发动机的动能通过泵轮传给液压油，液压油在循环流动的过程中又将动能传给涡轮输出。由于在液力耦合器内只有泵轮和涡轮两个工作轮，液压油在循环流动的过程中，除了受泵轮和涡轮之间的作用力之外，没有受到其他任何附加的外力。根据作用力与反作用力相等的原理，液压油作用在涡轮上的扭矩应等于泵轮作用在液压油上的扭矩，即发动机传给泵轮的扭矩与涡轮上输出的扭矩相等，这就是液力耦合器的传动特点。

　　液力耦合器在实际工作中的情形是：汽车起步前，变速器挂上一定的挡位，起动发动机驱动泵轮旋转，而与整车连接着的涡轮即受到力矩的作用，但因其力矩不足于克服汽车的起步阻力矩，所以涡轮还不会随泵轮的转动而转动。加大节气门开度，使发动机的转速提高，

液力耦合器的内部结构图及详细图示说明工作原理

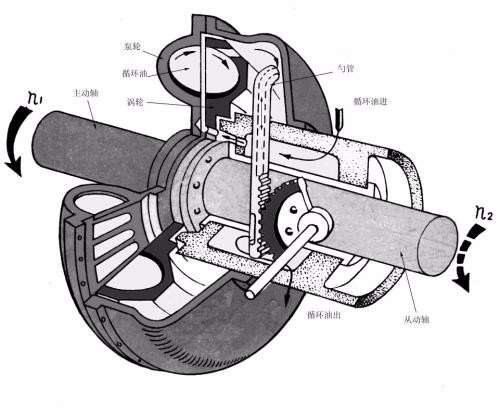

调速型液力偶合器的工作原理：

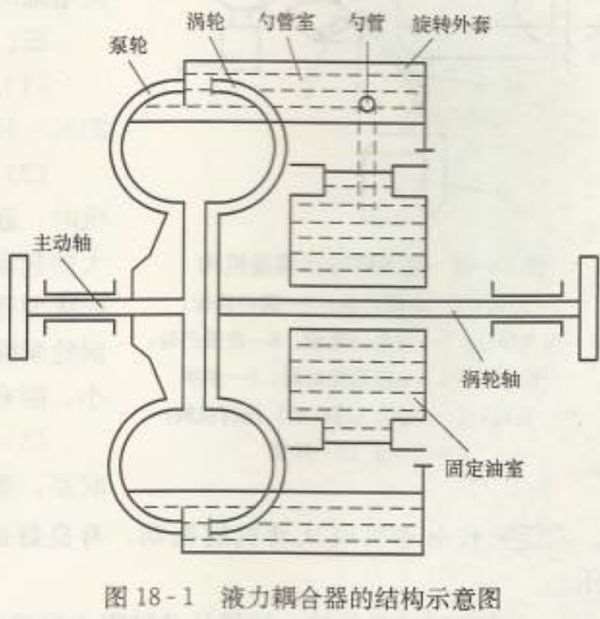

调速液力偶合器是以液体为介质传递动力并实现无级调速的液力传动装置，液力偶合器主要由与输入轴相联的泵轮，与输出轴联接的涡轮以及把涡轮包容在其中的转动外壳组成。在调速型液力偶合器密封的空腔中充满工作油，泵轮和涡轮对称布置，它们的流道几何形状相同。工作轮叶片为经向布置的直叶片，当原动机驱动泵轮旋转时，工作油在泵轮叶片的作用下由叶片内侧向外缘流动，形成离心水泵出口处的高速高压液流，该液流进入涡轮，冲击涡轮叶片，带动涡轮与泵轮同向旋转，工作油在涡轮中由外缘向内侧流动过程中减速减压，然后再流回泵轮进口，这里传递能量的介质是工作油，泵轮的作用就是把原动机的机械能传给被驱动机械。（图3）所示为偶合器中流体流动情况示意图。

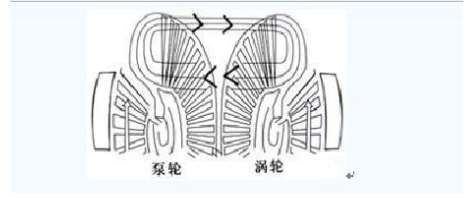

                 图3 调速液力偶合器中液体流动情况示意图

改变液力偶合器工作腔中工作油的充满度就可在输入轴转速不变的情况下无级地改变输出轴的转速，调速原理如（图4）所示。当导流管管口处于靠近旋转轴线位置时（即把导流管拉出）偶合器工作腔中的油环最厚，即工作腔中工作油充满度最大，此时输出轴转速最高，当导流管管口处于远离旋转轴线位置时（即把导流管插进），油环最薄。即工作腔中工作油充满度最小，此时输出轴转速最低。该偶合器是采用电动执行器作为执行元件来拉动导流管实现无级调速的。

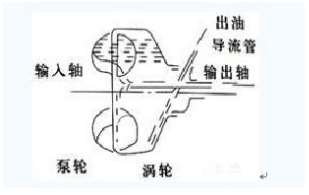

        图4 调速液力偶合器液力调速原理图

简述液力偶合器的调速原理。

液力偶合器是以液体为工作介质以液体的动能来实现能量传递的装置，即将液体的动能转变为机械能的装置。

泵轮：能量输入部件，它能接受发动机传来的机械能并将其转换为液体的动能。
涡轮：能量输出部分，它将液体的动能转换为机械能而输出。
导轮：液体导流部件，它对流动的液体导向，使其根据一定的要求，按照一定的方向冲击泵轮的叶片。
液力耦合器：只有泵轮和涡轮组成的液力元件
液力变矩器：由泵轮、涡轮和导轮组成的液力元件
液力机械变矩器：液力变矩器和机械元件组成的液力元件

工作原理
（1）原动机带动离心泵旋转，通过进水管吸入液体，在离心泵内被加速获得动能。
（2）离心泵打出的具有一定动能的离速液体，通过导管进入涡轮机，冲击其叶片使涡轮机旋转，通过涡轮轴输出旋转运动。
（3）涡轮机排出的液体速度降低，动能减少。

资料来自广州液力传动设备有限公司
