开关电源坏了怎么办 开关电源维修步骤

1、维修开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆、开关管，高频大功率整流管，抑制浪涌电流的大功率电阻是否烧断。再检测各输出电压端口电阻是否异常，这些部件要是如有损坏就需要更换。

2、第一步完成，接通电源后还不能正常工作，接着就要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个功能及其模块正常工作的必备条件。

3、然后，对于具有PFC电路的电源，则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常。

接着检测PWM组件的工作状态，测量其电源输入端VC，参考电压输出端VR，启动控制Vstart/Vcontrol端电压是否正常。

4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。

5、当滤波电容上无380VDC左右电压时，说明PFC电路没有正常工作，PFC模块关键检测脚为电源输入脚VC，启动脚Vstart/control，CT和RT脚及V0脚。

修理一台富士3000相机时，测试一板上滤波电容上无380VDC电压，VC，CT和RT波形以及V0波形均正常，测量场效应功率开关管G极无V0波形，由于FA5331(PFC)为贴片元件，机器用久后出现V0端与板之间虚焊，V0信号没有送到场效应管G极。

扩展资料：

开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的。

与线性电源相比，PWM开关电源更为有效的工作过程是通过“斩波”，即把输入的直流电压斩成幅值等于输入电压幅值的脉冲电压来实现的。

脉冲的占空比由开关电源的控制器来调节。一旦输入电压被斩成交流方波，其幅值就可以通过变压器来升高或降低。通过增加变压器的二次绕组数就可以增加输出的电压值。最后这些交流波形经过整流滤波后就得到直流输出电压。

控制器的主要目的是保持输出电压稳定，其工作过程与线性形式的控制器很类似。也就是说控制器的功能块、电压参考和误差放大器，可以设计成与线性调节器相同。他们的不同之处在于，误差放大器的输出（误差电压）在驱动功率管之前要经过一个电压/脉冲宽度转换单元。

开关电源有两种主要的工作方式：正激式变换和升压式变换。尽管它们各部分的布置差别很小，但是工作过程相差很大，在特定的应用场合下各有优点

参考资料来源：百度百科-电源

电视机开关电源维修方法有哪些

在维修开关电源时，为区分故障出在负载电路还是电源本身，经常需要断开负载，并在电源输出端（一般为5V、12V 或者24V）加上假负载进行试机。接假负载目的是因为开关管在截止期间，储存在开关变压器一次绕组的能量向要二次侧释放，不接假负载，则开关变压器储存的能量无处释放，极易导致开关管击穿损坏。一般选取30～60W／12V的灯泡（汽车或摩托车上用）作为假负载，优点是直观方便，根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低。为了减小启动电流，也可采用30W的电烙铁作为假负载或大功率600Ω～1kΩ电阻。

开关电源板的维修一般从初级开始：
1、检修液晶电源时，首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效。再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻，表明电源没有击穿。如果保险管损坏，第一个要检查PFC校正电路开关管，第二个要检查副电源IC 。
2、液晶电源通电后，副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态。当按“待机”键后， CPU输出开机电平，PFC 电路先工作，将+300V脉动直流电压转换成正常的直流电压（+380V）后，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。

2、PFC电路就是把桥堆整流后的+300V电压升高到+375V----+400V。这也是液晶电视的电源与CRT电视的电源不同之处的第一点，第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同。测得大滤波电容330U/450V两端电压为+375V---+400V，则表明功率因数校正电路工作正常；如果测得电容两端电压为+300V，说明PFC电路未工作，查PFC振荡集成电路和主滤波电容。

3、40英寸以下的一般输出+5V、+12V、+24V三组电压；40英寸以上的一般输出+5V、+12V、+18V、+24 V四组电压。其中+5 V为待机电压，+12V供数字板，+18V供伴音，+24 V供背光板。在实践维修中，只要各组电压一样、功率一样的电源板都可以代换。

5、电源板可以从电视上摘下独立维修，维修时只需要把开关机控制电路三极管C、E短接（或将一只1.5K左右的电阻与副电源的+5V输出端相连），整机就处于开机状态，各路电压均有输出。在部分液晶彩电的开关电源中，只有+12V或+24V输出端带有一定功率的负载，主开关电源才进行正常的工作状态。所以在+24 V输出端上你可以接一只电动自行车的36 V灯泡作假负载（或在+12V输出端接一只摩托车灯泡作假负载）即可。

6、保护电路，在液晶彩电开关电源中，除具有常见的尖峰吸收保护电路外，还设在+24V、+12V和+5V电压的过压、过载保护电路，其保护电路多采用四运算放大器LM324、四电压比较器LM339、双电压比较器LM393或双运算放大器LM358。过流过压保护电路，在维修时可脱开不用，如果电压恢复正常，说明保护电路引起，这时要分步断开是哪路起作用。然后再进行维修。

7、主开关电压+24V或+12 V的输出电流较大，对整流二极管要求较高，一般采用低压差的大功率肖特基二极管，不能用普通的整流二极管替换。另外接负载后，电压反而上升，多属于电源滤波不好引起。

8、电源带负载能力差，首先要测一下PFC 电压是否正常（380 v），如果正常，问题就在电源厚膜上，通常是电源厚膜带载能力差引起，这一点请大家注意。

9、注意电源板上，贴有**三角形标记的散热片以及散热片下面的电路，均为热地。严禁直接用手接触！注意任何检测设备，都不能直接跨接在热地和冷地之间！

开关电源故障检修方法有哪些技巧

开关电源始终无输出(保险管正常)的故障检修技巧

1、开关电源始终无电压输出的原因

这种情况是由于开关电源未产生振荡所致，证明的方法是：测开关电源整流滤波电容关机后的电压，若为300V之后缓慢下降，则说明开关电源确未产生振荡。

开关电源未产生振荡的原因有：

(1)开关管集电极未得到足够的工作电压。

(2)开关管基极未得到启动电压。

(3)开关管正反馈电路元件失效。

2、检修方法与步骤

(1)测开关管集电极电压为0或低于市电1.4倍，检查交流220V输入电路及整流滤波电路，若集电极电压正常，则检查开关管b极电压。

(2)测开关管b极电压或者在关机瞬间，用指针万用表R x 1欧挡，黑笔接b极，红笔接整流滤波电容负极(热地)，听电源有启动声音，说明电源振荡电路正常，仅缺乏启动电压，是启动电阻开路或铜皮断。若无启动声，在测be结后，迅速将表转到电压档，测c极电压是dpurlhx

否快速泄放。若是，说明开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障。

开关电源瞬间有电压输出的故障检修技巧

1、瞬间有电压输出故障原因

开关电源在加电的初始产生了振荡，但后来由于过压过流保护引起停振，或开关机接口电路加电初为开机状态，但随着CPU清零的结束而转入待机状态。

其原因有：

(1)开关电源因故造成输出电压过高而引起保护停振。

(2)负载过流而引起过流保护动作。

(3)保护电路本身误动作。

(4)遥控系统因故障而执行待机指令。

其中2、3、4项适用于带有副电源的机器。

2、故障判断的方法与检修步骤

(1)假负载法：

脱开行负载，在B+输出端接上假负载，监测B+电压(应先将电压表接到位，开机后即关机)。如果高于正常值十几伏以上，可判断故障是由开关电源输出过压，并击穿行输出管所致，或电源本身的保护电路动作关断电源。应对控制开关电源输出电压的脉宽调制电路和振荡定时电容进行检查。

若开关电源B+正常，则变换负载或改变市电压观察B+是否稳定输出，对于直接取样电源可空载，以便更好地判断开关电源的稳定性能，若确认其良好，则故障系负载过流或保护电路动作所引起。

(1)检查保护电路：

当B+正常时，测B+对地阻值，看是否直流输出端对地短路。若没短路，恢复行负载开机可监测可控硅G极电位，逐一监测各保护检测支路，直致查出故障点，不要轻易取消保护电路，因断开保护机器失去应有的保护功能，如果当时开关电源存在输出电压过高，灯丝电压过高过压等故障，会造成严重的后果。

若确实找不出故障点，可以断开过流保护电路。因过流故障充其量损坏故障电路中的供电回路元件，如限流电阻等，不会损坏末端负载。

开关电源输出电压高的故障检修技巧

1、造成开关电源输出电压高的原因

(1)具有倍压整流的机型，市电压正常的情况下错误地工作于倍压整流状态。

(2)脉宽调整电路出现问题。

(3)振荡定时电容容量下降。

2、主负载(行扫描电路)未工作，造成开关电源负载轻引起电压升高(仅适用于稳压调整环路间接取样的电源，即稳压取样不是直接取自B+输出)。

3、故障判断的方法与检修步骤

(1)判断整流滤波电路是否工作在倍压整流状态的方法：测开关管集电极电压，若比交流供电电压高出1.4倍以上，可判断开关电源输出电压高系开关管集电极电压高所致。应对倍压整流电路进行检查。对于电网电压比较正常的地区，可以拆除倍压整流滤波电路，降低电源故障率。

(2)用替换法判断振荡定时电容是否不良。

(3)判断脉宽调制电路故障的方法：

●调整交流电压法：

用交流调压器调整交流输入电压，监测B+输出电压，使其保持在略高于正常值。(因为若取样正常，这时负反馈稳压环路当起控)然后测脉宽调整电路中各级三极管的b、e、c极电压，光耦①、②脚间压降变化，看其是否与稳压原理相符或变化趋势一致，测到某一点与稳压原理应得值相反，说明被测点的这一级有故障，不能正确传送稳压信息，使稳压失败，应逐一检查相关元件。

●分割法(适用于直接取样电源)。

以稳压环路中的光耦为分水岭，对电路实行分割，确定故障范围。短路光耦③、④端，观察B+变化。

(1)B+严重下降或停止输出，说明热底板部分正常。故障点在B+取样电路及光耦。

(2)变化不明显或无变化，说明热底板部分有故障，详细检查此部分的脉宽调整电路。重点检查脉冲调整电路工作电压的形成电路，如滤波电容、整流管等，应采用替换法。还应检查代换各调整管和相关元件，检查铜皮是否断路。

●代换法(适用于直接取样电源)。

自制一个取样电路，接入对应的电路，断开原光耦③、④脚，根据检修机B+正常值调肿至适当位置，看这时B+输出情况。

(1)B+输出基本正常，再调RP，若B+输出范围较大，说明故障在原B+取样及光耦电路，这时将B+调至比正常值略高，检测原取样电路，便可轻易找到故障点。若原机的取样电路为分立元件，则可调整原取样调整电位器，测相关工作点电压是否作相应变化以便找出故障点。

(2)B+仍然高，说明故障在脉冲调整放大电路(热地板部分)，这时可以根据工作原理，人为逐级改变工作点电压，使B+朝着下降的方向变化。从光耦至开关管b极逆向查找，若到哪一级符合了变化规律，则说明此级到开关管b极基本正常，故障在这一级至光耦间，于是进一步查出故障点。

另外，可以取消光耦，在光耦③、④脚间接一可调电位器进行检修。

注意事项：检修电压高的机器，应尽量脱开各负载，B+接假载，避免故障扩大，特别是CPU+5V供电取自同一电源的机器，还用采取保护措施，防止CPU损坏。

开关电源输出电压低(带负载能力差)的故障检修技巧

1、开关电源电压输出低的原因：

(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够，超出脉宽调整电路

控制范围。

(2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。

(3)开/关机切换错误，行扫描电路刚开始工作瞬间，开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPU电源取自同一个电源，非副电源提供。

(4)开/关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。

(5)保护电路末端因故障进入导通状态，使电源进入弱振状态，引起开关电源输出电压下降。

(6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。

(7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。

(8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障，使正反馈量不足，导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低。

(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低。

2、判断故障的方法与步骤

从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路，在检修时应先缩小故障范围。

(1)先测开关管c极电压，确认开关管供电正常。

(2)根据开关电源各个输出端电压判断故障。

●开关电源有的输出端电压正常，有的低于正常值。故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫，说明负载过流，查负载。

●开关电源各路输出均低。

这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开/待机电路、保护电路。

●输出电压有的下降比例大，有的输出电压下降比例小。

测量结果说明故障在输出电压下降比例大的电路。此时可断开此路负载，如果断开的是行电路，应接假负载。在断开负载后，再测开关电源各输出端电压，若恢复正常，可判断所断电路的负载有过流现象。若仍不正常，说明故障在该整流滤波电路。

(3)断开主负载、接上灯泡，判断是否负载故障。

有些收台图闪、带负载后电压不稳的机器，难于鉴别故障是在电源或是负载时，可以采

用“借法”，用此电源带同等尺寸、相同B+电压的另一台机器行负载，进行判断。

(4)保留启动、正反馈、软启动及负反馈电路。逐——取消各种保护电路、待机控制电路末端三极管。开机观察故障是否消除，来逐步缩小故障范围。

注意：兼有稳压作用的电路不能断开(例如光电耦合器)。断开保护电路时，须谨慎，并采取防止电压升高的措施。

(5)采用替代法、检修脉宽调整电路。

用自制取样电路取代原取样电路，判断故障范围。

●代换后，电压恢复正常，说明故障在取样电路及光耦电路。

●电压仍低，则断开原取样电路B十接入点，如果电压还低，则检查B+滤波电容，确认良好后，可以圈定故障在热底板部分。先查软启动电路是否对开关管B极分流了。仍不行，查正反馈、负反馈电路。

查热底板部分的负反馈方法同检查电压高的方法相近，采用迫使B+输出高的思路(注意改变工作点不能造成B+过高扩大故障)。

总之，在电源的维修中，当电压不稳时可采用逆向思维，电压高时使之变低，电压低时使之变高，必要时可采用人为改变工作点电压。以利于查找故障点，在于灵活掌握。

请教无输出的开关电源维修方法

1．开关电源无输出的检修方法与步骤；（1）查开关管c极有无300v直流工作电压，若没；（2）若开关管c极电压正常，在开机瞬间测电源开关；（3）若查得振荡电路正常，开机瞬间再测电源＋b1；1）脉宽或频率控制电路（含依靠光耦器导通来强制开；2）负载短路（指并联型开关电源，因串联型开关电源；3）开关电源因输出过压或过流而引起保护电路动作（；并在开关电源＋b1端对地
1．开关电源无输出的检修方法与步骤
（1）查开关管c极有无300v直流工作电压，若没有，查交流输入电路、市电整流滤波电路。开／关机电路属切断交流输入电压型的（如图1所示类型），应检查开／关机控制电路是否正常。
（2） 若开关管c极电压正常，在开机瞬间测电源开关管b极电压是否为正常的0．4～0．6v。若为0v，说明开关电源启动电路开路或开关管b、e极相关元件击穿；若开机瞬间开关管b极有正常电压，但随即又降为0v，则表明启动电路及开关管b、e极相关元件正常，故障在振荡电路（含正反馈电阻、电容、放电二极管、开关变压器的正反馈绕组及其连接电路）。
（3） 若查得振荡电路正常，开机瞬间再测电源＋b1输出电压，若电压表瞬间有很小读数，然后迅速降为零，则故障可能在：
1）脉宽或频率控制电路（含依靠光耦器导通来强制开关电源停振或靠振荡减弱来实现待机的控制电路。如康佳“06”系列彩电开关电源就属这一类型，待机时开关电源输出电压只有开机时的1／9，使彩电声、光全无）；
2）负载短路（指并联型开关电源，因串联型开关电源不会因负载短路而停振）；
3）开关电源因输出过压或过流而引起保护电路动作（含保护电路本身元件损坏而引起的误动作）。此故障的判别技巧及步骤是： 用一只500w的交流调压器接入市电，将电视机电源输入端接入调压器的输出端，将调压器输出电压从 100v开始起调（用表监视），
并在开关电源＋b1端对地并联一只60～100w白炽灯（或51ω／50w电阻）和一只电压表，在确认＋b1滤波电容正常的情况下，断开行管c极供电回路，然后试机。若灯泡发亮（或电阻发热），则表明电源已有输出，可每升高10v输入电压而测一次输出电压（指＋b1），若输入电压升至某一值时，＋b1已超过规定值，说明开关电源不工作是过压保护电路动作所致。此时应对取样、误差放大及脉宽（频率）控制电路进行检查。 若在上述调试监视过程中灯泡一直不亮或电阻不发热（电压表无指示），则可能是开／待机控制电路发生故障，使机器处于关机（待机）状态；或开关电源的稳压系统发生异常，使机器处于无输出状态；或保护电路元件损坏。 若在上述检测中确认开关电源能正常输出，且稳压性能良好，则表明开关电源原来无输出，系负载短路或过流引起保护电路动作所致。此时可在原断开的行输出管c极回路串入一只毫安表试机。若电流大于500ma（有过流保护功能的机器，此时过流保护电路会动作，即电流表马上会无指示），则表明行输出电路（含行偏转线圈、行输出变压器及其次级所接的负载电路）有短路。 若查得三无故障系行扫描电路故障所致，则应对行扫描电路进行检修。行扫描电路故障分两种情况：一是行输出级因无行激励信号（如行振荡级无信号输出或行推动级损坏），而导致行输出级不工作；二是行负载（如行偏转线圈、水平枕校电路、行输出变压器及其负载）或行输出级（如行输出管、行逆程电容等）击穿短路所致。
2．行输出级不工作或工作异常的检修步骤
（1）测行输出管b极有无－0．1～－0．25v电压，若没有，测有关ic的行振荡级（如ta7698{33}脚、la7680{25}脚、tda8362{36}脚、ta8659／8759{40}脚）有无正常的8～9v输入电压，若没有，应检查供电电路。
（2） 若查得行振荡电路供电正常，再查行推动管b极有无行激励信号波形（或正常的0．45～0．55v直流电压）。若无激励信号波形或直流电压为0v，则可能是行振荡电路未振荡或ic内部的预推动级损坏而导致无输出，也有可能是行推动管b极回路有断路或短路之处。若是前者，ic的行激励信号输出端一般没有激励信号输出；至于后者，可通过检测电路的电阻值予以确认。如果测得行推动管b极电压达0．6v以上，则说明行振荡器未振荡。
（3） 若确认行振荡电路未工作，先考虑x射线保护电路是否动作。检测有关ic的x射线端子（如ta7698{30}脚、ta8659／8759{52}脚）电压，正常时一般为0v，若在1．2v以上，则可能是束电流过大或行逆程脉冲过高，导致保护电路动作。检查＋b1电源电压是否过高，逆程电容是否失灵，亮度控制电路是否失常，高压嘴是否严重脏污等。
（4）若测得x射线保护电路未动作，则应对行振荡电路的rc定时元件或500khz晶振进行替换法检查。若无效，基本上可认定是ic损坏。
（5）如果测得行激励信号已到达行推动管b极，但行输出管b极却无激励信号，则表明行推动级或行输出管b极回路出现开路或短
路性故障。测推动管c极有无电压，若没有，多数是c极限流电阻开路或行推动变压器初级绕组焊点开裂，少数是推动管c、e极击穿或行推动变压器初级所接阻尼电容短路。若测得行推动管c极限流电阻两端无电压降（即电阻不发热），则基本上可认定是行推动管开路。 （6）若测得行推动级工作正常，显然是行输出管b极回路出现开路或短路性故障。应对b极回路的电阻、电容、电感等元件（包括其焊点、铜箔走线等）作认真检查。
（7）若测得行激励信号已加至行输出管，再测其c极有无＋b1（105～150v）电压，如没有，应对＋b1供电电路进行检查。若机器的开／待机是靠切断＋b1来实现的，则须对其开／待机电路作检测。但必须注意，若测得行管c极对地电阻为0ω，则无电压系行管或行逆程电容击穿所致。
（8）若行输出级虽工作，但不正常（如出现“吱吱”声、行输出管严重发烫、同时行输出管c极电压有明显下跌现象，则说明行负载严重短路），可用下述方法来确定：
1）在行输出管c极供电回路中串入一只500ma电流表，拔下行偏转线圈插头，有枕校电路的，断开枕形校正电路（如图3中，可断开vd408），行输出变压器除保留行输出管c极供电回路的两引脚外，其余全部断开。
2）开机观察电流表读数，正常值约40～70ma，若大于70ma、小于120ma，说明行输出变压器损耗、辐射严重，不宜采用；若大于120ma，表明行输出变压器已经短路，必须更换。
3）若开机后电流表读数在正常范围内，则可依次接通行偏转线圈和枕校电路。若接通某路负载后，电流值立即增至500ma以上，则说明该路负载存在短路。
4）若接通上述负载后，电流表读数未超过200ma，则表明短路故障在行输出变压器的次级负载电路。可将负载逐个恢复，若恢复某路负载后，电流表读数明显增大至500ma以上，则表明该路负载（或整流、滤波系统）出现短路，需检查排除。 三、故障检修实例  ［例1］一台康佳t2587h彩电出现三无故障，机内发出微弱的“吱吱”声。 由故障现象分析，行负载短路的可能性较大。在行输出管c极回路串入500ma电流表试机，发现电流表指针“打表”，再拔下行偏转线圈插头，电流减为450ma，显然故障点不在行偏转线圈。于是再断开枕校电路隔离二极管vd408（见图3）后，电流降至125ma，显然故障在枕校电路。首先检测vd408，发现已击穿，更换后故障排除。  ［例2］一台佳丽ec－2583m彩电呈三无故障。 经查，＋b1端电压（130v）已降至120v，且行输出管温升很快，由此分析行负载短路的可能性极大。在行输出管c极回路串入电流表，发现电流竟达1．2a，拔掉行偏转线圈后电流仍有1a。再断开行输.

开关电源维修方法 开关电源坏了怎么办

一般开关电源上的易损件有保险丝，滤波电容，振荡管及周边保护电阻，二极管等，谐振电容，可以仔细排查一下，很多时候看外观：有被烧黑，电容鼓包现象即可判断。

开关电源维修的基本步骤

   【导读】我们说对于开关电源维修来讲，它可以是行业代名词而不仅仅是单纯的一种技术。对于开关电源来说，它在工业工控以及物业工厂甚至是机房办公等都有很广泛的应用。因为这些地方具有的自动化设备或者是电子设备需需要开关电源来进行供电控制。这种开关电源的优势在于体积小而且效率高，它的散热快。在一般的应用上相对的线性电源制造成本很低，且在维修方面也很方便。另外，紧跟着我们电子市场的不断发展，它具有相当大的市场需求和维修的缺口。

我们在进行开关电源维修之前，还需要做好准备工作。首先对其要进行目测工作，在特殊情况下或者是必要情况下，使用放大镜来对其进行仔细的观察。对于闻嗅工作也有它的重要的意义，对于具有丰富经验的老维修员来讲，他可以通过味道来判断烧毁元器件的位置。并且能够很精准的判断出一些看似完好的元器件所出现的故障在哪。

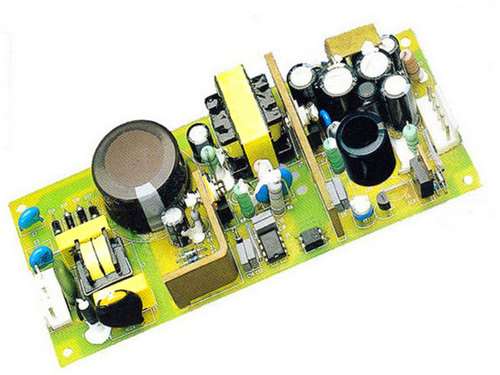

开关电源

第一步就是检查电源，这个时候我们不单单需要利用万用表来检测其电压的数值，我们还需要利用示波器去检测它的电压的波形。

第二步就是检查晶振，这一步我们看看晶振是不是起振，我们需要利用示波器来对其晶振脚进行波形的检测。

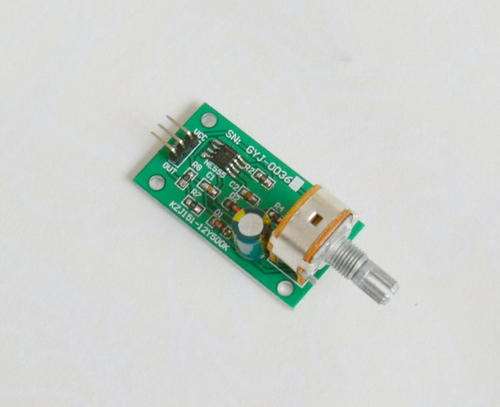

开关电源

第三步就是检查复位的情况，我们可以查看复位信号正常与否，判断复位脉冲是不是被正确的传输至CPU的芯片。

第四步就是检查总线，这里的总线有很多，包括数据总线、还有地址总线以及控制总线。这些总线只要有一个出现问题，那么就会引起故障。在这样的情况下我们可以利用检测平行总线对地电阻的方式，来查看某路是不是出现了故障，当然我们还可以通过观察各路总线波形的方式来进行判断。

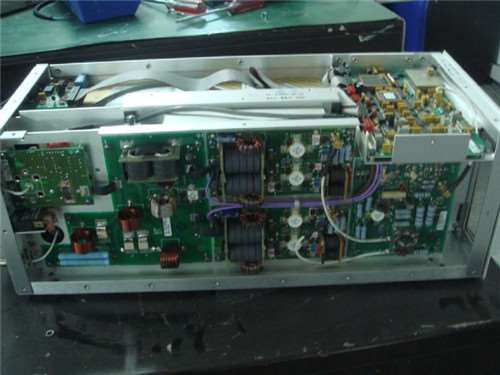

开关电源

第五个步骤就是检查接口芯片，因为对于这个器件的损坏率是最高的，我们可以使用代换甚至是采取专用仪器检测的方式进行故障的判断。

第六个步骤就是元器件的更换，我们经过了上面的检查，就会发现是某一个器件发生了故障，这个时候我们需要对故障作出处理。处理的方式有修复线路、器件更换和改造等等。

第七步就是测试电源，我们排除了故障后，一定要在上机前进行离线的加载测试。在正常检测后，才能够上机负载进行测试以及使用。

开关电源

 通过上面的简单介绍，大家对于开关电源维修的基本步骤是不是都掌握了呢？对于这个比较专业的作业，我们还是需要小心的操作，因为操作不当就有可能损坏更多的器件。这个往往是我们所不愿意看到的。

开关电源维修原理

以UC3842举例说明：
UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：
① 脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；
② 脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；
③ 脚为电流检测输入端， 当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；
④ 脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.72/(RT×CT)；
⑤ 脚为公共地端；
⑥ 脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；
⑦ 脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；
⑧ 脚为5V 基准电压输出端，有50mA 的负载能力。
UC3842工作原理：
该电路的电源部分使用单端式脉宽调制型开关电源，脉宽调制IC使用的是UC3842
UC3842
是一种电流型脉宽控制器，它可以直接驱动MOS管、IGBT等，适合于制作单端电路。220V整流滤波后的约300V直流电压经电阻R1降压后加到
UC3842的供电端（7端），为UC3842提供启动电压，UC3842内部设有欠压锁定电路，其开启和关闭阈值分别为16V和10V。在开启之前，UC3842消耗的电流在1mA
以内。启动正常工作后，它的消耗电流约为15mA
。反馈绕组为其提供维持正常工作电压。由于漏感等原因，开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压也不能降到足够低，所以辅助电源的整流二极管上串一个电阻（R3）
，它和C9形成RC滤波，滤掉开通瞬间的尖峰。接在4脚的R5、C6决定了开关电源的工作频率。计算公式为：Fosc(kHz)=1.72/(RT(k)×CT(uf))，此电路的工作频率为40KHz。过载和短路保护，通过在开关管的源极串一个电阻
（R12），把电流信号经R10、R11送到3842的第3脚来实现保护。当电源过载时，3842保护动作，使占空比减小，输出电压降低，3842的供电电压也跟着降低，当低到3842不能工作时，整个电路关闭，然后靠R1开始下
一次启动过程。在这种保护状态下，电源只工作几个开关周期，然后进入很长时间（约500ms）的启动过程，平均功率很低，即使长时间输出短路也不会导致电源的损坏。
稳压过程：
UC3842的2脚是电压检测端。输出电压经R18、R19、W1分压为U4（TL431）参考端（1脚）提供参考电压。TL431是一个有良好的热稳定性能的三端可调分流基准源。内部含有一个2.5V的基准电压，所以当在参考端引入输出反时，器件可以通过从阴极（3脚）到阳极（2脚）很宽范围的分流，控制输出电压。若输出电压增大，反馈量增大，TL431的分流也就增加。线性光耦（U2）的发光二极管亮度增加，输出电阻减小。UC3842的2脚电压升高，驱动脉宽减小。最终使电压稳定下来。
充电过程：当BATT＋、BATT－接上畜电池时，畜电池正端经R13、D10使K1
吸合。充电回路闭合，畜电池开始充电。当畜电池接反时，由于D10反向截止，K1不会吸合，充电回路处于断开状态。不会烧坏R14、D7、D8、C11等元件。刚充电时，畜电池电压很低，充电电流会很大。R14两端的压降大于U3A的2脚R23、R24的分压电压，U3A输出高电平，D13（红色，充电指示灯）亮。当充电电流达到1.8A时，R14两端的压降等于U5A的3脚R30、R31的分压电压，U5A开始起控。只要输出电流有一点增加，U5A的1脚随即输出低电平，U2的1、2脚电流增加，4、5脚电阻减小，U1的2脚电压升高，输出电压下降，最终使电流恒定在1.8A。
随着充电时间的增加，畜电池的电压也渐渐上升，当充电电压达到最高充电电压（44V）时。U4的参考端电压将达到2.5V，U4开始起控，使电压稳定下来。调节W1可以微调电压值。此时电流不再恒定，而是渐渐减小。U5A也不再起控，一直处于高电平输出状态，由于D17的反向截止，不会影响输出电压。当充电电流小于0.4A时,R14两端的压降小于U3A的2脚R23、R24的分压电压，U3A输出低电平，D13灭。此时U3B的5脚电压高于6脚电压，7脚输出高电平，D14（绿色，电源/浮充指示灯）亮，表示已充满，进入浮充状态。同时经R27限流，D15稳压，通过R28、D9、W2使U4的参考端电压增加，从而使最大充电电压降为浮充电压。调节W2可微调浮充电压
uc3842各脚电压

序号

电压（V）

功能说明

对地电阻（KΩ）

黑笔接地

红笔接地

1

3.6

保护控制

7.5

9.4

2

2.5

电压反馈/EW输入

7.5

8.3

3

4.7

电流反馈

7.9

9.4

4

1.8

电压反馈

7.4

12.2

5

0

地

0

0

6

6.1

输出

7.3

32.0

7

11.0

电源

6.5

60.0

8

5.0

电压基准

3.5

4.0

UC3842芯片作为小功率开关电源的PWM脉宽调制芯片，在进行开关电源维修过程中，经常会遇到由于故障引起的uc3842/uc3844不能正常工作，现将电源不能起振或轻微起振（测量输出端电压低），但没有正常工作（表现为8Pin无5V）可能的原因作如下总结：
1、首先检查7Pin所连接的电解电容（或者反馈线圈所连接的电解电容），查看其容量是否符合要求，如该电容容量明显减小，更换后应该不起振的故障就能恢复；如该电容正常，进行下一步检查。
2、在电路板上单独给uc3842/uc3844的7Pin加16V电压，测量其8Pin是否有5V，如果测量8Pin有5V电压存在，则说明此芯片没有问题；如没有5V电压，须将uc3842/uc3844拆下来单独加电16V至7Pin，测量8Pin是否有5V，如果仍然没有5V，则可证明芯片已经损坏；如果测量8Pin有5V存在，则应该是与8Pin相连接的外围元器件与地之间有短路存在。
此步骤主要是检测c3842/uc3844芯片本身是否损坏，如果芯片没有损坏，基本可以排除故障出在初级部分，可以进行下一步检查。（附：检测uc3842/uc3844芯片损坏与否的另一种方法为：在检测完芯片外围元器件（或更换完外围损坏的元器件）后，先不装电源开关管，加输入电测uc3842/uc3844的7Pin电压，若电压在10—17V间波动，其余各脚分别也有电压波动，则说明电路已起振，uc3842基本正常，若7脚电压低，其余管脚
无电压或电压不波动，则uc3842/uc3844已损坏。）
3、检查次级侧，推测应该是次级由于输出过载或短路，导致电流增大，进而反映到初级侧使uc3842/uc3844芯片的3Pin实现保护，这就需要对次级侧实现过流保护功能的电子元器件进行逐一测量，直至查出故障。现将uc3842/uc3844芯片正常工作时主要引脚电压列于下面：
1Pin：1.5V
2Pin：2.5V
3Pin：0.005V
6Pin：1.05V
7Pin：14.1V
8Pin：5V

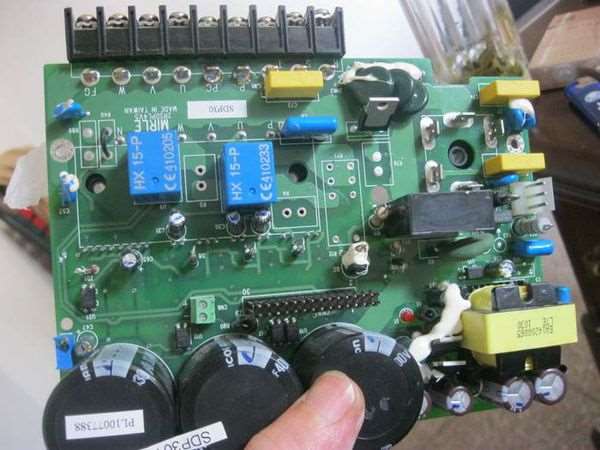

昨天一同行送来一西门子75KW的驱动板电源，主诉为电源有尖叫声，开关管发烫，而次极电压“正常”。电路板几乎已被同行“通扫”。我接手后初步检测整个电路无大问题，通电后果然听到有尖叫声，不到1分钟开关管散热片就已烫手。开关电源有尖叫声一般为两种情况：一是开关频率低，二是次极有短路。再次通电测量UC3844“VCC”“Vref”等电压正常，断电后手摸变压器无任何温升！因变压器无发热现象，排除次极短路情况。而开关频率低的话一般不会引起开关管发热如此之快甚至根本不过热。那么必定是开关管及其外围驱动电路异常引起开关管的损耗增大。换开关管试机，情况依旧。
当测量UC3844驱动脚到开关管G极电路时发现22Ω电阻变值。换一新的贴片电阻试机，开关电源工作正常。回过头来再测量原来的电阻发现阻值已变大为8.45KΩ。当它变值后和开关管G-S极27KΩ的电阻“分压”导致开关管实际驱动电压幅度下降，驱动波形前后沿变形，而这是场效应管所不能容忍的，故而发现强烈**的尖叫声。该电源板从接手到排除故障费时不过十来分钟，细心的你可知我在其中一共使用了“几板斧”
开关电源3842检修流程
使用3842的开关电源外围大同小异，检修方法基本一样，以下流程检修的前
提：
开关管无短路，开关管对地限流保护电阻无开路，在通电时开关管不会马上击穿，切记：先测3842（7）脚的15V供电是否正常：没有电压，就检查启动电阻，或启动电路（部分机型7脚供电使用单独的一个二极管整流），或7
脚对地稳压管短路；有电压但是高，换（7）脚对地滤波电容，100UF/50V；有电压但是电压低且波动，3842的调整电路故障。
7脚电压正常；关机测300V电压消失速度：能很快消失，那电源起振，检查（3）脚对地1K电阻和对地稳压管电压不消失，故障点为3842未起振，检查
3842（1）（2）脚外围电阻、电位器和更换3842自身。3、7脚电压低且波动：重点检查FBT同步反馈电路的二极管；有光耦的机型检查后级光耦输入端，重点检查IC（LM431）周边。
3842的引脚介绍及好坏判断
（1）脚误差信号放大输出
（2）脚反馈输入
（3）脚开关管过流检测
（4）脚震荡电路时间常数
（5）脚地
（6）脚开关管驱动脉冲输出
（7）脚电源
（8）脚5V基准电压好坏的简单判断用47型万用表Rx1挡，UC3842好坏的判断方法
启动电路故障最常见的是启动电阻开路性损坏或者VC3842B的7脚外部的稳压二极管ZD601,滤波电容C626击穿短路，而导致整机不能启动，此时检测UC3842B的7脚是否为10V-17V，即可判断故障位置。另外UC3842B的
7脚外部滤波电容C626，若出现容量减少或者漏电程度增大的现象时，也会引起输出电压高，启动难，不启动等一系列故障。当开关管及UC3842B都是炸裂时，最好在更换损坏的元器件之后，再枪柄开关管G极(栅极)所接的限流电阻R609是否损坏，若这个电阻烧毁或者阻值增大的话，就会引起开关管的激励不足，从而出现更换新的电源开关管后，管子会发烫或者经常烧毁的故障。在有些机型中,电源开关管的G极对地之间还有一个保护的稳压二极管,更换电源开关管时，最好连该稳压二极管一并更换。
通过检测UC3842B的7脚电压,可以得到故障的大致位置,若7脚的电压低于
14V且跳动,则故障主要由下列原因引起:
负载短路:电源开关管G(栅极)对地的稳压二级管(18V)击穿,开关管S极(源极)对地的电流检测电阻阻值变大。
若7脚的电压在16V时跌落,然后又升到16V,如此物质循环,则应着重检查开关变压器(T601)的8脚输出的电压,以及二极管D608到UC3842B的7脚之间的供电电路。
对于开机即烧开关管的机,维修时先不上开关管。通过测量UC3842B的各脚电压来确定它的工作状态是否正常,正常的工作电压大致如下:
脚号 不上开关管的正常电压
1 0.6-2V
2 2V左右
3 0-0.5V
4 1V
5 0V
6 0.5-2V
7 14V左右跳动
8 5V左右
在更换完外围损坏的元器件后，先不装开关管，加电测uc3842的7脚电压，若电压在10-17V间波动，其余各脚也分别有波动的电压，则说明电路已起振，
uc3842基本正常;若7脚电压低，其余管脚无电压或不波动，则uc3842已损坏。在uc3842的7、5脚间外加+17V左右的直流电压，若测8脚有+5V电压，1、2、4、6脚也有不同的电压，则uc3842基本正常，工作电流小，自身不易损坏。它损坏的最常见原因是电源开关管短路后，高电压从G极加到其6脚而致使其烧毁．而有些机型中省去了G极接地的保护二极管，则电源开关管损坏时，uc3842和G极外接的限流电阻必坏．此时直接更换即可。
需要注意的是，电源开关管源极（S极）通常接1个小阻值大功率的电阻，作为过流保护检测电阻．此电阻的阻值一般在0.2-0.6之间，大于此值会出现带不起负载的现象（就是次极电压偏低）。由于uc3842（KA3842）的工作电压和输出功率均与UC3843（KA3843）相差甚远，3842系列和3843系列在启动电压和关闭电压方面也存在着较大的区别。前者的启动电压为16V，关闭电压为10V;后者的启动电压为8.5V，关闭电压为7.6V。这两个系列的IC不能直接代换。如确有必要用后者代换前者时，要对电路加以改造方可。因此，这一点在维修工作中必须要注意。

开关电源故障维修

《因为我不知道你所要求的是普通彩电的开关电源
还是液晶彩电的开关电源，所以我两种彩电全都
回答给你吧》

一、【首先检修普通彩电开关电源电路故障如下】：
①→首先测量一下，整流滤波后的300V电压是否正
常。
②→测量开关电源稳压振荡厚模芯片，各引脚对地
电压是否正常，如有异常，查芯片异常脚周围
元件。
③→测量开待机控制电压是否正常，以及待机控制
管等电路元件
是否也正常。
④→通过以上检查，使电路恢复正常后，即可上电
试机。

二、【下面对液晶彩电开关电源电路检查如下】：
①→首先测量一下，整流滤波后的300V电压是否正常。
②→测量功率因数校正电路输出端的380V~400V电
压是否正常。
③→测量副开关电源电路输出端的十5VSB电压是否
正常。
④→测量开待机控制电压是否正常，以及待机控制
管等电路元件
是否也正常。
⑤→通过以上检查使电路恢复正常后，即可上电试机。

开关电源故障检修方法
