电源电路原理图求讲解

分析如下：

最前面的是个整流桥，后面的c1是个大电容起缓冲的作用，LM2576是个电源芯片，接着后面的L1、C2、C3都是滤波作用，使电压更能够稳定！D3是电源指示灯！D2是当关断电源时，电感中还储存着部分能量，通过下图消耗！

扩展资料：

电路：由金属导线和电气、电子部件组成的导电回路，称为电路。在电路输入端加上电源使输入端产生电势差，电路连通时即可工作。

电流的存在可以通过一些仪器测试出来，如电压表或电流表偏转、灯泡发光等；按照流过的电流性质，一般把它分为两种：直流电通过的电路称为“直流电路”，交流电通过的电路称为“交流电路”。

（参考资料：百度百科：电路）

小开关电源电路分析，请见图

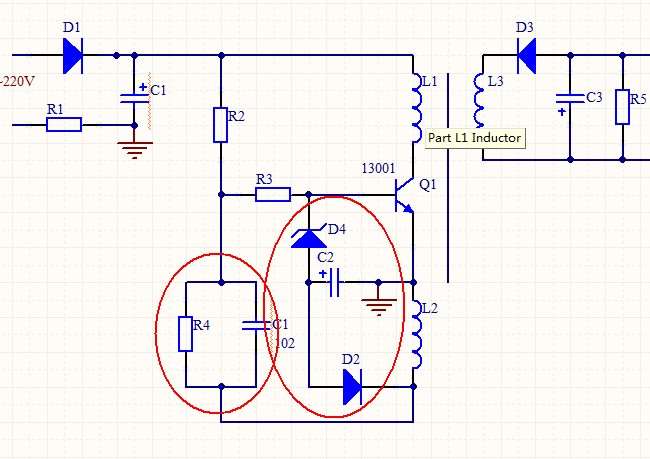

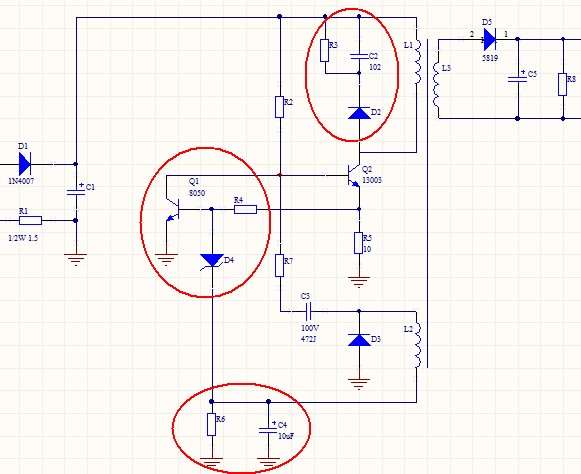

这两张图都是6V的开关电源，其中第一张图是手机充电器的，输出5.7V800mA1、请分析一下这两张图的工作原理，特别是圆圈里的部分的作用2、请说一下他们的优缺点3、如果把他们用于CD4011...

这两张图都是6V的开关电源，其中第一张图是手机充电器的，输出5.7V800mA

1、请分析一下这两张图的工作原理，特别是圆圈里的部分的作用
2、请说一下他们的优缺点
3、如果把他们用于CD4011、4017的电源，选哪个合适，为什么？
4、如果把他们用于CD4011、4017的电源，要不要在输出端并一个104的瓷片电容了（滤高频）？ 展开



大概说----括号内表示下图；
1）是变压器正反馈振荡电路，从L1输入激励电流，L2L3获得感生电压输出，而L2作为反馈电压，增强Q2导通与截止过程，振荡频率主要由C1、R4（C3、R7）控制；
D2、C2、D4（C4、R6、D4、Q1等）构成过载保护电路，正常时，C2（C4）经D2（D3）整流，输出一个直流负（正）压，当过载发生时，此电容上的压降增大，超过某一设置阀值时，会令D4（D4）击穿导通，从而拉低Q2基极电平而截止；（D2、C2、R3）为吸收电路，吸收因Q2截止时引起L1产生的高电压，保护Q2。
2）基本就是下图比上图多了个吸收电路保护Q2。
3）两个电路都适合。
4）作为电源都应该滤除高频毛刺的，你也可以通过实验来验证是否对你的电路产生影响。

求三极管开关电源电路图

要求：12v1a波纹在30mv以下。。三极管我用13009我还有viper12a，不知道能不能用。。。。。变压器是EE25...

要求：12v1a波纹在30mv以下。。三极管我用13009
我还有viper12a，不知道能不能用。。。。。变压器是EE25

12V1A，13009太浪费了，13005都绰绰有余了。你若是不怕浪费做来自己用那就没事了。因为这样余量大，发热量低，可以稍微提高点效率。

EE25也太浪费了，窗口利用率只怕80%都用不到。

你这个图，可以用反激或者RCC来做，用正激的话，多了个绕组和几个元件，也浪费了。

就这功率的话，反激才是王道。

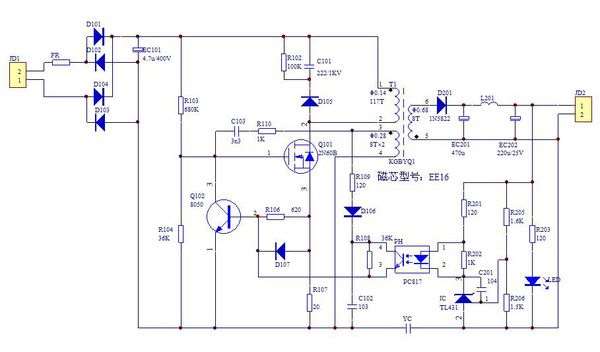

一般我用的都是用的场管画的，

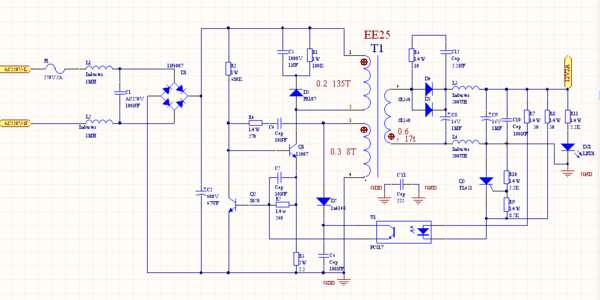

这也简单，随便帮你画个三极管的吧，但是我没实践，不过理论上工作是没问题，但是稍微有几些元件需要你自己小改调试。这样才能让这个电源工作在最佳状态。我实践过的都是场效应管的。所以这个需要你自己去调试了。

另外，那两个滤波电感可以取消不要，如需要，可以减小感量，这样的话效率高点，不然感量太大，损耗也大，不过纹波肯定会低。具体的你自己去改，我是大概标了一下。反激不需要电感储能，所以，次级的电感随便找个磁环绕上个七八圈就没问题了。

好了，你是学生吧？能帮你的就这么多了，也只有我这种人才会没事去帮你画个图，帮你实做一个测试下是不太可能了，也没人会为了网上一个不认识的人去实验下。你可以去网上多搜搜12V开关电源，应该会有别人做过实物的。

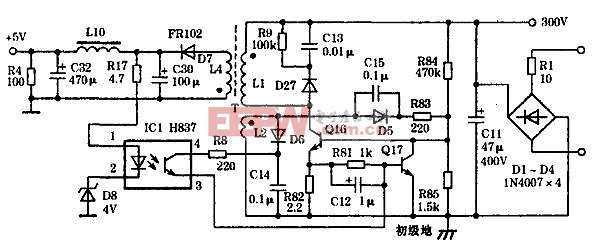

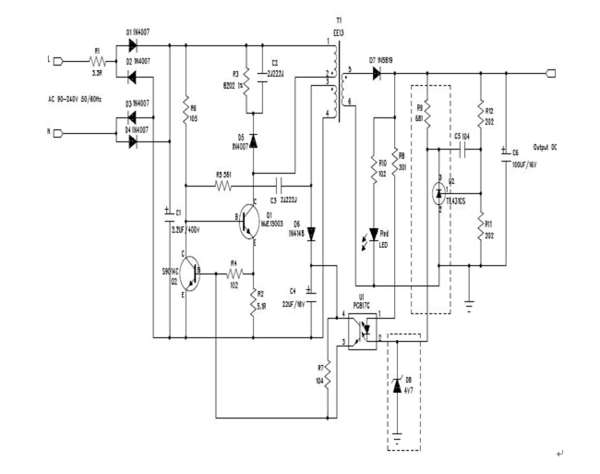

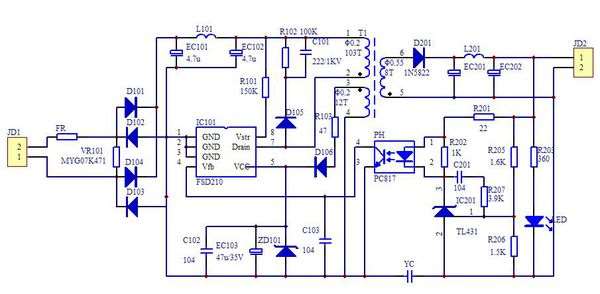

哎，帮人帮到底吧，这两个图目测可用，不过是个5V的，你只要把变压器参数按我给你的参数绕，然后把431的取样电阻搞成12V的取样，基本上就没什么问题了。注意反馈绕组同名端，有时反了的话，可能短路保护功能会不正常的。

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"可调开关电源的价格是多少？

输入电压12v，输出电压5v，输出电流1A。用什么芯片比较好...

输入电压12v，输出电压5v，输出电流1A。
用什么芯片比较好

以上两图我都做过，关键是开关变压器的绕制，如能绕好，这个电源就做成功一半了。

求一个5V1A开关电源的电路图

我说的是不用传统的变压器，那个太笨重了我想知道怎么做，提供个电路图，谢谢...

我说的是不用传统的变压器，那个太笨重了
我想知道怎么做，提供个电路图，谢谢

老大买个才20元左右自己做太麻烦。

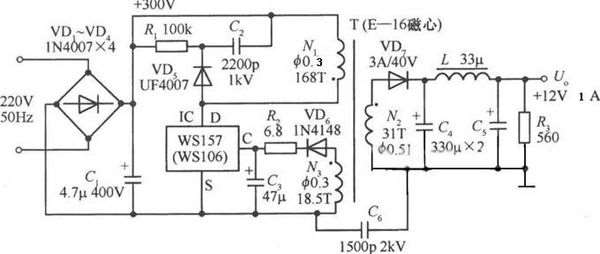

+12V、1A单片开关稳压电源的电路如图所示。其输出功率为12W。当输入交流电压在110～260V范围内变化时，电压调整率Sv≤1％。当负载电流大幅度变化时，负载调整率SI=5％～7％。为简化电路，这里采用了基本反馈方式。  接通电源后，220V交流电首先经过桥式整流和C1滤波，得到约+300V的直流高压，再通过高频变压器的初级线圈N1，给WSl57提供所需的工作电压。从次级线圈N2上输出的脉宽调制功率信号，经VD7、C4、L和C5进行高频整流滤波，获得+12V、1A的稳压输出。反馈线圈N3上的电压则通过VD6、R2、C3整流滤波后，将控制电流加至控制端C上。由VD5、R1，和C2构成的吸收回路，能有效抑制漏极上的反向峰值电压。该电路的稳压原理分析如下：当由于某种原因致使Uo↓时，反馈线圈电压及控制端电流也随之降低，而芯片内部产生的误差电压Ur↑时，PWM比较器输出的脉冲占空比D↑，经过MOSFET和降压式输出电路使得Uo↑，最终能维持输出电压不变。反之亦然。

如图所示12v开关电源电路图

求12V1A开关电源的电路图 不用变压器

这个电容和二极管，后面都带了一个BST，全称是Boost-trap，自举电路，这是一个典型的BUCK电路，开关管是NMOS管，因此它的GATE驱动电压必须高于VIN才能够导通，但是在输入端，没有电压能够高于VIN，因此需要一个自举电路产生一个高于VIN的电压，来驱动NMOS管。
具体的原理就是在SW为低时，由DRV脚为CBST充电3.3V，当需要将NMOS管导通时，将CBST的负端短路到VIN，这样CBST的正端电压，也就是BST脚的电压就会比VIN高3.3V。DBST的作用是保证在CBST抬高到VIN以上时，不会有反向的电流从CBST再流回DRV脚。

扩展

首先谢谢你的回答，但是我还有一个地方不明白，不管是NMOS或是PMOS不都是G极跟S极做比较，然后才判定S极跟D极是否导通或是截止吗？为什么这里是G极跟D极做比较呢？

补充

恩，之前的描述有一句话是不准确的，当需要NMOS管导通时，将CBST的负端短路到SW而不是VIN，但实际上这个时候SW的电压仅比VIN低一点(3.3V-IL1*RDSON)，所以理解的时候可以认为是将CBST的电压比VIN抬高了3.3V，实际上的 导通过程是这样的：
在NMOS导通之前，L1的电流通过续流二极管DFW给COUT充电，此时SW（也就是NMOS的S端）的电压是一个负值（-VF_DFW），当PWM LOGIC输出高电平控制信号，要将NMOS打开时，我们确实只需要一个比SW电压高的信号就可以使NMOS导通，但是NMOS导通后SW会升高，如果我们用VIN的电压来驱动NMOS，那么SW会比VIN低一个NMOS的阈值电压，这样BUCK的计算公式VOUT=VIN*D就不成立了，所以我们产生一个Boost电压，在PWM LOGIC输出高电平控制信号，要将NMOS打开时，把CBST的负端短路到SW，这样当SW升高时，NMOS的G端电压仍然会比S端电压高一个CBST的电压，保证NMOS能够fully turn on，VSW=VIN。

图中是一个开关电源IC的电路。哪位大侠能帮我详细...

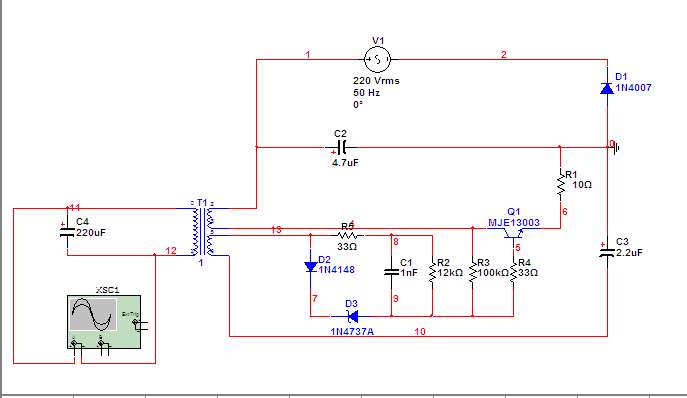

开关电源,其中二极管,稳压管分析下有什么用,振荡原理是什么?...

开关电源,其中二极管,稳压管分析下有什么用,振荡原理是什么?

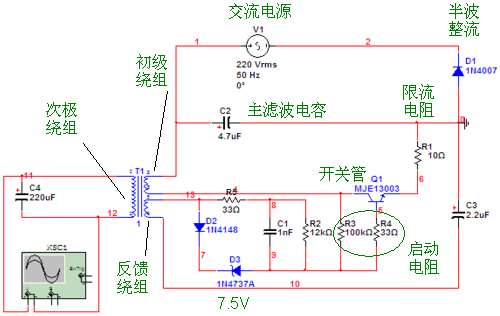

为便于分析，我们先将图中相关元件及其作用加标注。

       由于D1的整流作用，在C2上获得+110V左右的脉动直流电压。该电压经初级绕组加至开关管C极，同时经启动电阻降压后加至开关管B极，Q1开始导通。与此同时，初级绕组中的电流由0逐步增大。

       这个逐步增大的电流在初极绕组上激起上+下-的感生电动势（就是感应电压）。这个感应电压没有回路。于是以磁能的形式通过变压器铁芯传递到次极和反馈绕组上。

      这样，在反馈绕组上也形成了上+下-的感应电压，这个感应电压是有回路的，它经过......

（未完待续）

扩展

然后呢？

补充

长久不啃声,我还以为你已经放弃了呢。

在反馈绕组上形成的上+下-的感应电压经过R5对C1充电，充电电流使Q1趋于饱和。随着C1上电压的逐步建立，使C负端电位一越来越负，这个包电位又使Q1逐步退出饱和区。这一动作让初极绕组中的电流逐步减小，感应电压反向。使Q1迅速截止。此时C1经的R2放电。以上为一个周期的振荡。电路就是这样财而复始的工作。

当工作中，某种原因导致电流过大，在反馈绕组上激起的感应电压也变大，就会通过D2击穿D3，
使Q1快速导通，同样，在初级绕组中形成上正下负的感应电压也就越高，从而抵消了电流的增长。达到限流的目的。

开关电源电路图,求分析???

开关电源是利用现代电力电子技术，控制开关晶体管的开通和关断的时间比率，维持稳定输出电压的一种电源，简单结构如图2-1所示。

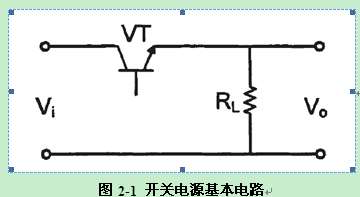

图2-1 开关电源基本电路

开关晶体管VT串联在输入电压VI和输出电压Vo之间，当晶体管VT的基极输入开关脉冲信号时，VT则被周期性地开关，即轮流交替处于饱和导通与截止。假定VT为理想开关，则VT饱和导通时基极。发射极之间的压降近似为零，输入电压Vi经VT加至输出端；反之，在VT截止期间，输出为零。VT经周期性开关后在输出端得到脉冲电压，且经滤波电路可得到其平均直流电压.

求开关电源的基本工作原理图

没事看看研究研究...

没事看看研究研究

这个好像就是一个半桥开关电源吧，TL494驱动，350W，24V输出，电子产品电路图现在已经很难看到了，厂家很少给出来，一般也很少用到，除非有民间老一辈师傅愿意自己画，否则都不会有

求几个开关电源电路图，350w左右的

一、开关电源工作原理

1、开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。

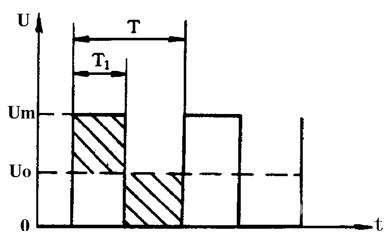

2、调宽式开关稳压电源的基本原理可参见下图。

3、对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压U。可由公式计算，即Uo=Um×T1/T式中Um为矩形脉冲最大电压值;T为矩形脉冲周期;T1为矩形脉冲宽度。

4、从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。

二、开关式稳压电源的原理电路

基本电路

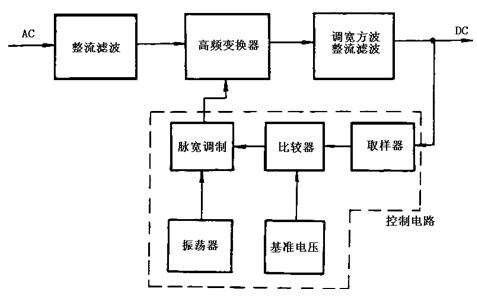

补充：

1、交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

2、控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
