曲谱自学网今天精心准备的是《电机正反转实物接线图》，下面是详解！

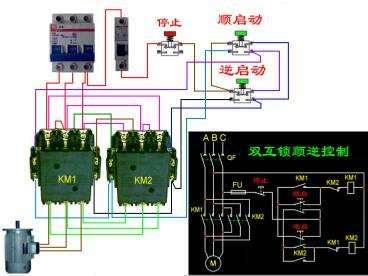

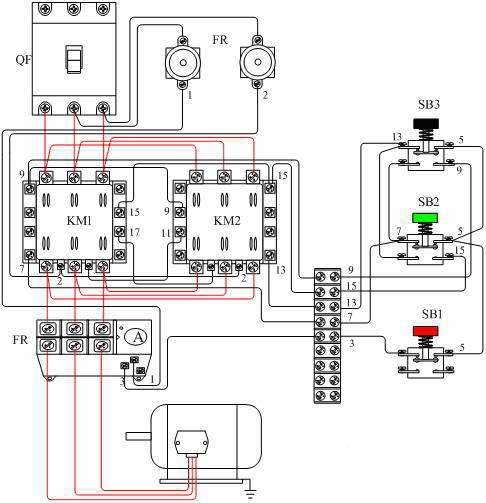

电机正反转怎么接线实物图

操作方法：

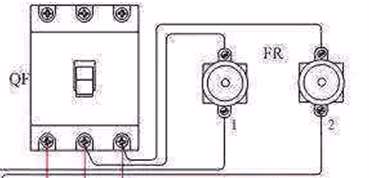

1、将其电源的相序中任意两相对调即可，通常是V相不变，将U相与W相对调节器，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

2、由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

3、采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路，使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

4、由于应用的接触器联锁，所以只要其中一个接触器得电，其长闭触点就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

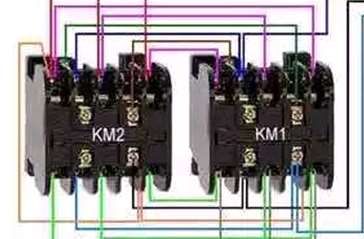

5、采用两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1的三对主触头接通时，三相电源的相序按U―V―W接入电动机。当接触器KM1的三对主触头断开，接触器KM2的三对主触头接通时，三相电源的相序按W―V―U接入电动机，电动机就向相反方向转动。

6、在KM1和KM2线圈各自支路中相互串联对方的一对辅助常闭触头，以保证接触器KM1和KM2不会同时接通电源，KM1和KM2的这两对辅助常闭触头在线路中所起的作用称为联锁或互锁作用，完成后即可接线成功。

扩展资料：

电机正反转，代表的是电机顺时针转动和逆时针转动。电机顺时针转动是电机正转，电机逆时针转动是电机反转。正反转控制电路图及其原理分析要实现电动机的正反转只要将接至电动机三相电源进线中的任意两相对调接线即可达到反转的目的。

线路分析如下：

一、正向启动：

1、合上空气开关QF接通三相电源　2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：

1、合上空气开关QF接通三相电源　2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：

具有禁止功能在线路中起安全保护作用

1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

五、电动机的过载保护由热继电器FR完成。

参考资料来源：百度百科：电机正反转

220v电机正反转接线图

220v电机正反转接线图，如下：

单相电容电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串联了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。

扩展资料

电机正反转，代表的是电机顺时针转动和逆时针转动。电机顺时针转动是电机正转，电机逆时针转动是电机反转。

正反转控制电路图及其原理分析要实现电动机的正反转只要将接至电动机三相电源进线中的任意两相对调接线即可达到反转的目的。电机的正反转在广泛使用，例如行车、木工用的电刨床、台钻、刻丝机、甩干机和车床等。

参考资料：百度百科-电机正反转

急求三相异步电动机正反转实物接线图

必须高清图片，包括细节详细图片还有一张整体俯视图满意后追加高分...

必须高清图片，包括细节详细图片还有一张整体俯视图 满意后追加高分

三相异步电动机正反转实物接线图：

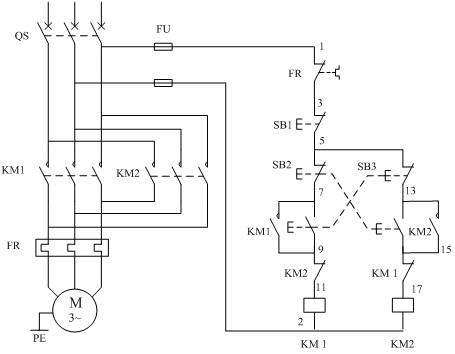

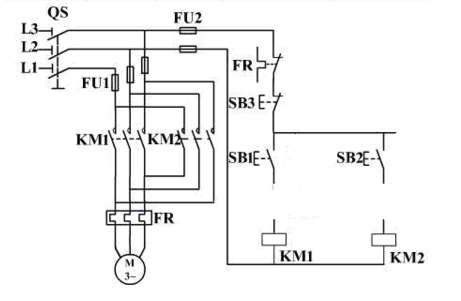

一、三相异步电动机接触器联锁正反转控制电路原理图：

二、三相异步电动机正反转解析:

在选择断路器时，我们不仅要关注断路器的延迟曲线等主要指标，还应重视它的很多次要功能，这些常容易被忽略的性能不仅能为一个良好的设计锦上添花，而且还能帮助工程师们为其应用设计精密的保护电路。

目前市面上有许多配备了各种可选功能的断路器，这些功能对于电路保护设计很有帮助。

辅助接点（辅助开关）：它们是与主接点电隔离的接点，适用于报警和程序开关。辅助接点可用于向操作人员或控制系统告警，发出警报，或在重要应用中接通备用电源。

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"振动电机接线图

参考资料

电工学习网：http://www.diangon.com/wenku/dgjs/diandongji/201702/00037119.html

三相电机的正反转接线实物图是怎样的？

本人近期准备考核中级技能等级证书，请高手发一张带有实物的照片图的接线图，谢谢！...

本人近期准备考核中级技能等级证书，请高手发一张带有实物的照片图的接线图，谢谢！

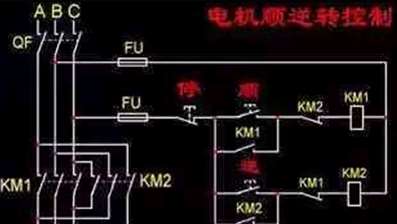

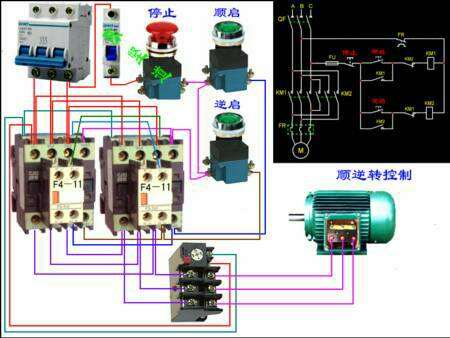

实物接线图：

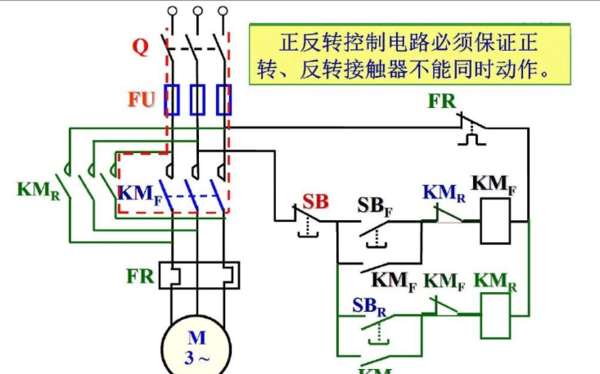

电机要实现正反转控制，将其电源的相序中任意两相对调即可（我们称为换相），通常是V相不变，将U相与W相对调节器，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。为安全起见，常采用按钮联锁（机械）与接触器联锁（电气）的双重联锁正反转控制线路（如下图所示）；使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。另外，由于应用的接触器联锁，所以只要其中一个接触器得电，其长闭触点就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护了电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

求电机正反转控制电路实物接线图...

给你找找，不知道你准备用什么控制的，给你个倒正开关的吧

单相电机正反转接线实物图

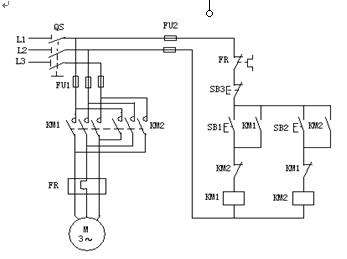

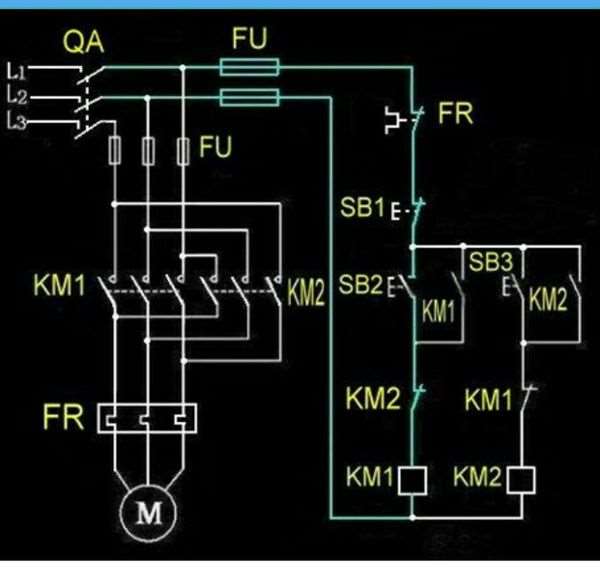

实物图就没有了，其原理图如下图：其中，FU为保险丝，FR为热继电器，两者都是提供过流保护的。SB1为启停按钮，SB2和SB3为正反转按钮，正反转只需改变任意三相中的两相即可实现，两者的切换由SB1过渡。SB2右侧的触点KM1实现自锁，下方的触点KM2实现与SB1的互锁。

补充

最后一句写错了：下方的触点KM2实现与SB3的互锁。

求控制一台电机正反转，带自锁，互锁实物接线图和...

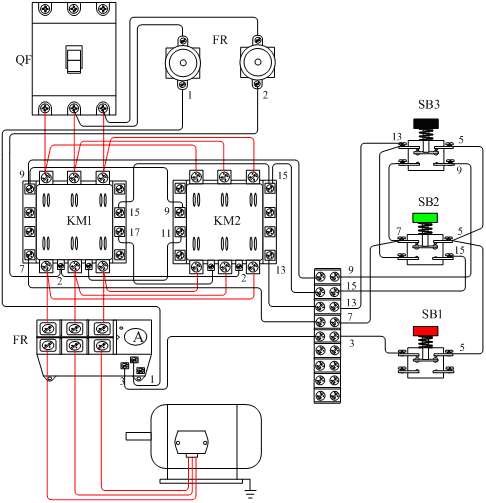

这个就是你要的图。不多解释了。

更多扩展补充

扩展

实物图有没有更现实点的吗

补充

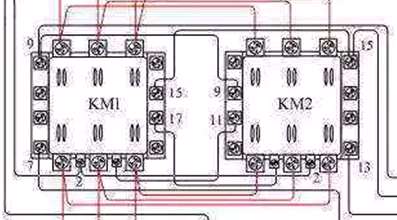

这个图其实是和上面的一样的。已经可以说明问题了。剩下的就是靠你多动手接线了，俗话说，熟能生巧。就是这个道理。

扩展

就是搞不明白按下sb2后，km2怎么会自动断开让km1运行的？按下sb3,km1怎么又会自己断开让km2运行的？

互锁电路图好难懂，师傅能说说吗

补充

按下sb2后，SB2的常闭按钮断开，就断开了KM2线圈回路，KM2停止运行；
然后，SB2的常开按钮闭合后，就使得KM1线圈回路导通，KM1得电运行。

按下SB3时，原理是相同的，也是先断开KM1回路，再启动KM2回路。
这样讲能理解吗？

电工，谁能帮我找张三相电动机正反转实物接线图和...

你的要求可用独立两张图组成。

更多扩展补充

扩展

第一个接触器不工作

补充

查过热继电器可能跳开，仃止按钮常闭接点是否良好，接触器线圈要通路，互锁触头要良好，

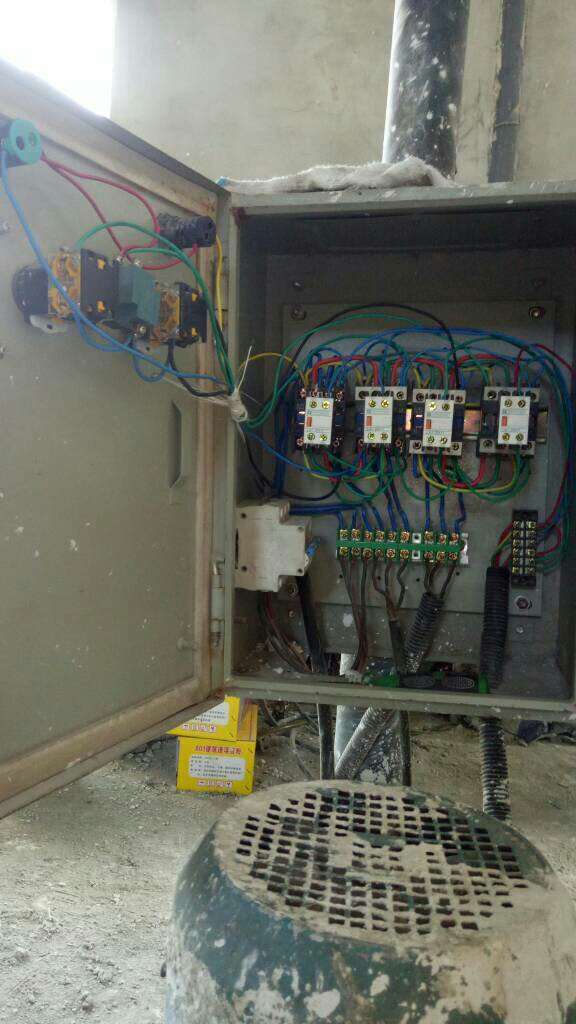

4个接触器控制两个电机正反转接线图，实物图

为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为防止事故，在电路中应采取可靠的互锁。

电机类型不一样控制正反转的方法就不一样。常规三相感应电机只需要调换任意两相就可以。单相交流电机需要调整主副绕组的接头。开关磁阻电机改变各绕组的供电方向。

扩展资料：

注意事项：

1、单相电动机有两组线圈，有一个公共端，一个运行端，一个启动端，电容接在运行端和启动端之间。电源接在公共端和运行端时，电机正转，电源接在公共端和启动端时，电机反转。

2、只有运行线圈和启动线圈截面积一样的单相可逆电机，才能正反转，否则反转不能带负荷。

3、通常运行绕组（主线圈）线径较粗一点，启动绕组（副线圈）线径较细，用万用表量启动绕组比运行绕组的电阻值稍大一点儿。

参考资料来源：百度百科-  电机正反转

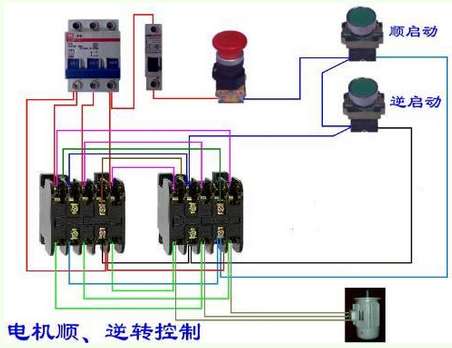

电机正反转实物接线图

电机正反转，代表的是电机顺时针转动和逆时针转动。电机顺时针转动是电机正转，电机逆时针转动是电机反转。正反转控制电路图及其原理分析要实现电动机的正反转只要将接至电动机三相电源进线中的任意两相对调接线即可达到反转的目的。电机的正反转在广泛使用，例如行车、木工用的电刨床、台钻、刻丝机、甩干机和车床等。
