压力式泡沫比例混合装置属于压力容器吗

你也没说参数，怎么回答呀，给你个压力容器的定义，你看符合要求就属于压力容器，否则就不是。

压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体和最高工作温度高于或者等于标准沸点的液体、容积大于或者等于30L且内直径(非圆形截面指截面内边界最大几何尺寸)大于或者等于150mm的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa•L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱。

依据：质检总局关于修订《特种设备目录》的公告
2014年第114号
根据《中华人民共和国特种设备安全法》《特种设备安全监察条例》的规定，质检总局修订了《特种设备目录》，经国务院批准，现予以公布施行。同时，《关于公布<特种设备目录>的通知》（国质检锅〔2004〕31号）和《关于增补特种设备目录的通知》（国质检特〔2010〕22号）予以废止。《特种设备目录》由质检总局负责解释。
特此公告。
附件：特种设备目录
质检总局
2014年10月30日
相关资料下载：
· 附件1：特种设备目录.doc

如何正确使用压力式泡沫比例混合装置

不能严格这么说吧，一般来说按照设计规范单储罐大于10000立方米的。需要配备平衡式泡沫比例混合装置，因为它可以满足大流量的灭火要求，如果小于10000立方米的话，可以配备压力式泡沫比例混合装置，上述两种都是固定式安装，半固定式（移动式）泡沫灭火装置主要是用于小型储罐或者对灭火要求不高的车间、仓库等地方，也可以用于扑灭储罐外部的流火。这个需要设计单位的具体计算出给出设计方案。

如何进行泡沫比例混合器的设计？

（1）泡沫比例混合器（装置）的选择，应符合下列规定：

1）系统比例混合器（装置）的进口工作压力与流量，应在标定的工作压力与流量范围内；

2）单罐容量不小于20000m³的非水溶性液体与单罐容量不小于5000m³的水溶性液体固定顶储罐及按固定顶储罐对待的内浮顶储罐、单罐容量不小于50000m³的内浮顶和外浮顶储罐，宜选择计量注入式比例混合装置或平衡式比例混合装置；

3）当选用的泡沫液密度低于1.12g/mL时，不应选择无囊式压力比例混合装置；

4）全淹没高倍数泡沫灭火系统或局部应用高倍数、中倍数泡沫灭火系统，采用集中控制方式保护多个防护区时，应选用平衡式比例混合装置或囊式压力比例混合装置；

5）全淹没高倍数泡沫灭火系统或局部应用高倍数、中倍数泡沫灭火系统保护一个防护区时，宜选用平衡式比例混合装置或囊式压力比例混合装置。

（2）当采用平衡式比例混合装置时，应符合下列规定：

1）平衡阀的泡沫液进口压力应大于水进口压力，且其压差应满足产品的使用要求；

2）比例混合器的泡沫液进口管道上应设置单向阀；

3）泡沫液管道上应设置冲洗及放空设施。

（3）当采用计量注入式比例混合装置时，应符合下列规定：

1）泡沫液注入点的泡沫液流压力应大于水流压力，且其压差应满足产品的使用要求。

2）流量计进口前和出口后直管段的长度不应小于管径的10倍。

3）泡沫液进口管道上应设置单向阀。

4）泡沫液管道上应设置冲洗及放空设施。

（4）当采用压力比例混合装置时，应符合下列规定：

1）泡沫液储罐的单罐容积不应大于10m³。

2）无囊式压力比例混合装置，当泡沫液储罐的单罐容积大于5m³且储罐内无分隔设施时，宜设置1台小容积压力式比例混合装置，其容积应大于0.5m³，并应保证系统按最大设计流量连续提供3min的泡沫混合液。

（5）当采用环泵式比例混合器时，应符合下列规定：

1）出口背压宜为零或负压，当进口压力为0.7～0.9MPa时，其出口背压可为0.02～0.03MPa。

2）吸液口不应高于泡沫液储罐最低液面1m。

3）比例混合器的出口背压大于零时，吸液管上应设有防止水倒流入泡沫液储罐的措施。

4）应设有不少于1个的备用量。

（6）当半固定或移动系统采用管线式比例混合器时，应符合下列规定：

1）比例混合器的水进口压力应为0.6～1.2MPa，且出口压力应满足泡沫产生装置的进口压力要求。

2）比例混合器的压力损失可按水进口压力的35%计算。

data-log="fm:oad,pos:oad-ti,si:3,relv:0,st:2"PHP平衡式泡沫比例混合装置基本组成

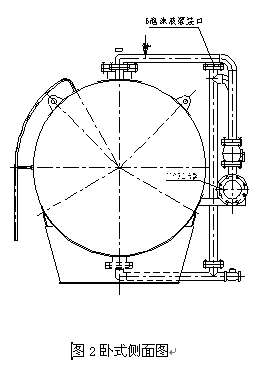

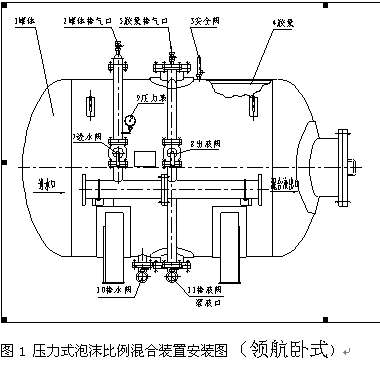

　　领航装置组成见图1、图2。压力式泡沫比例混合装置的安装应按GB50281-2006《泡沫灭火系统施工及验收规范》进行。压力式泡沫比例混合装置应整体安装，并与基础牢固固定；储罐周围应留有满足检修需要的通道，其通道不宜小于0.7m，且操作面不宜小于1.5m2；顶部至少预留0.8m的间距空间，以便于操作和检修。

　　安装时，先把储液罐放在混凝土基础上，校平后用地脚螺栓固定；所有排放管道出口应用相应规格的管道引至下水道或地漏处；

　　比例混合器进出口管道按混合器两端法兰尺寸进行连接；安装完毕，应与系统一道进行水压试验。

　　注意：比例混合器进出口配管应按水流方向，切记不得接错！

卧式压力式泡沫比例混合装置怎么安装？求详细过程...

负压比例混合器

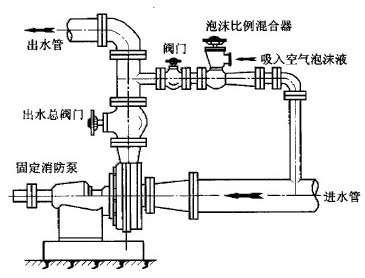

负压比例混合器主要是PH系列，其结构如图5-35所示。当高压水流从喷嘴喷出后，在混合室内产生负压，从而使泡沫液在大气压的作用下，从吸液口被吸入混合室，在混合室与水混合（泡沫液的浓度较高）经扩散管进入水泵吸水管再与水充分混合形成混合液，并被输送至泡沫产生装置，其安装方式如图5-36所示。

图5-35　PH系列负压比例混合器

图5-36　负压比例混合器安装示意图

压力比例混合器

压力比例混合器的构造如图5-37所示，是直接安装在耐压的泡沫液储罐上，其进口、出口串接在具有一定压力的消防水泵出水管线上。其工作原理是：当有压力的水流通过压力比例混合器时，在压差孔板的作用下，造成孔板前后之间的压力差。孔板前较高的压力水经由缓冲管进入泡沫液储罐上部，迫使泡沫液从储罐下部经出液管压出。而且节流孔板出口处形成一定的负压，对泡沫液还具有抽吸作用，在压迫与抽吸的共同作用下，供泡沫液与水按规定的比例混合，其混合比可通过孔板直径的大小确定。

图5-37　压力泡沫比例混合器结构图

泡沫比例混合器分类及其如何构造？

一、 压力式泡沫比例混合装置 工作原理和基本组成： 火情发生时，压力水在流经压力比例混合器时，其中一部分压力水带动水轮机，启动泡沫液泵，将储存在常压容器内的泡 沫液注入装置管路，经压力平衡阀的自动平衡调节作用，适量的泡沫业与压力水按比例自动混合成泡沫混合液。泡沫混合液被输 送至泡沫产生器、泡沫枪、泡沫炮或其它泡沫设备，产生空气泡沫扑救甲、乙、丙类液体火灾。平衡压力式泡沫比例混合装置通 过维持泡沫浓缩液和水进入比例混合器处的压力平衡，从而使泡沫泡沫浓缩液和水按规定的比例混合。该装置由泡沫泵，压力控 制压阀，平衡压力比例混合器，相关控制阀门，压力表及连接沫发生 管道组成。以上设备安装在一个钢制基座上，成撬块形式 布置。 二、 平衡压力式泡沫比例混合装置 工作流程： 平衡压力式泡沫比例混合装置工作流程：泡沫泵从常压泡沫液储罐吸入泡沫液并加压输送到泡沫浓缩掖干管上接出平衡压 力比例混合器来实现泡沫和水的混合，在泡沫浓缩液干管上接出回流管返回至常压泡沫液储罐。位于泡沫液浓缩回流管上的平衡 控制阀调整供液管内的压力，使泡沫液的压力和水压保持平衡，双针压力表时刻显示泡沫浓缩液和水的压力。PHP是通过水流和 压力自动调节的独立的系统。系统一般安装在泡沫罐附近，通过管道与泡沫罐和消防压力水以及泡沫发生设备相连。火*发生 时，泡沫泵启动，将与之相连的贮罐中泡沫*注入到比例混合器管路，经平衡阀和比例混合器调节，将一定比例的泡沫*注入到流 经比例混合器的力水，并与其混合成泡沫溶液，然后输出到泡设备，如泡沫*、泡沫*等，产生空气泡沫扑救火灾。此信息由广州瑞港消防设备官方信息网- www.gdruigang.com 提供，转载请标明出处。)

压力式泡沫比例混合装置的工作原理和基本组成是什么？

压力式泡沫比例混合装置主要由带胶囊的泡沫液压力储罐与利用文丘里原理制成的PHY型压力式比例混合器组成，当系统管网中的水流经比例混合器减压孔板时，在孔板的前后会形成压差。压高处的一部分水（3%或6%）通过泡沫罐的进水管进入罐内，挤压胶囊，将胶囊中的泡沫液通过泡沫罐的出液管挤压至比例混合器低压处与水混合形成泡沫混合液，形成的泡沫混合液输出到泡沫产生设备（中、低、高倍数泡沫产生器，泡沫枪，泡沫炮等）与空气混合产生泡沫灭火一部分水通过“进水阀”管路进入贮罐水腔，挤压胶囊，因喷嘴前后微小的压差，使得胶囊内的泡沫液经吸液管被挤出与水混合成为泡沫混合液流，经空气泡沫产生器或其它喷射设备喷出泡沫进行灭火工作。贮罐内有一橡胶制成的胶囊，使水与泡沫液分隔开，每次使用后，罐内水和泡沫液没能混合而保持原质泡沫液的性能不变，可以继续使用，避免了泡沫液的浪费

泡沫罐比例混合装置 是用什么原理

压力式比例泡沫混合装置作用...

压力式比例泡沫混合装置作用

水借助压力于文丘里管将消防泡沫液从密闭消防泡沫储罐内排出，并按预先调节的比例与水混合的装置。根据消防泡沫罐内设囊与否，可以分为囊式和无囊式压力比例混合装置。汇建消防为您解答

压力式比例泡沫混合装置是什么？

、压力式泡沫比例混合装置工作原理基本组： 火情发压力水流经压力比例混合器其部压力水带水轮机启泡沫液泵储存压容器内泡沫液注入装置管路经压力平衡阀自平衡调节作用适量泡沫业与压力水按比例自混合泡沫混合液泡沫混合液输送至泡沫产器、泡沫枪。

泡沫比例混合器和泡沫比例混合装置的区别

压力式泡沫比例混合装置由泡沫液压力储罐和泡沫比例混合器两部分组成，是贮存泡沫液并将泡沫液和水按一定比例混合的设备。
一、 特 点
1.系统不需要单独配置泡沫液泵，可直接借用消防压力水驱动泡沫液，节约了设备成本。
2.混合比准确、稳定，能确保泡沫灭火最佳的混合比例，使灭火迅速可靠。
3.压力损失小，能确保系统末端泡沫产生设备所需压力。
4.泡沫液与水通过胶囊隔离，泡沫液不会因为一次使用而失效。便于使用、调试和日常试验。
5.操作维护方便，占地面积小，可用于自动控制。
6.有多种容量泡沫液储罐和不同流量比例混合器配用，可满足多种泡沫产生设备需求。
7.可广泛用于低、中、高倍数泡沫灭火系统。
二、 工作原理
当消防压力水流经该设备时，比例混合器将其按比例分流，其中一小部分水进入带胶囊的泡沫液储罐夹层，挤压胶囊，置换出等体积的泡沫液与其余主管道的消防水混合为一定比例的泡沫混合液，并输送给泡沫产生设备。

压力式泡沫比例混合装置

压力式泡沫比例混合装置主要有罐体、胶囊、比例混合器、进水管路、出液管、排水阀、排污阀、安全阀、压力表组成。
