风力发电机工作原理
曲谱自学网今天精心准备的是《风力发电机工作原理》,下面是详解!
风力发电机的工作原理?
发电机原理:
是将风能转换为机械能,机械能转换为电能的电力设备。广义地说,它是一种以太阳为热源,以大气为工作介质的热能利用发动机。
风力发电利用的是自然能源。相对柴油发电要好的多。但是若应急来用的话,还是不如柴油发电机。风力发电不可视为备用电源,但是却可以长期利用。
风力发电的原理,是利用风力带动风车叶片旋转,再透过增速机将旋转的速度提升,来促使发电机发电。依据目前的风力发电机技术,大约是每秒三公尺的微风速度(微风的程度),便可以开始发电。
风力发电正在世界上形成一股热潮,因为风力发电没有燃料问题,也不会产生辐射或空气污染。
风力发电在芬兰、丹麦等国家很流行;我国也在西部地区大力提倡。小型风力发电系统效率很高,但它不是只由一个发电机头组成的,而是一个有一定科技含量的小系统:风力发电机+充电器+数字逆变器。
风力发电机由机头、转体、尾翼、叶片组成。每一部分都很重要,各部分功能为:叶片用来接受风力并通过机头转为电能;尾翼使叶片始终对着来风的方向从而获得最大的风能;转体能使机头灵活地转动以实现尾翼调整方向的功能;机头的转子是永磁体,定子绕组切割磁力线产生电能。
风力发电机因风量不稳定,故其输出的是13~25V变化的交流电,须经充电器整流,再对蓄电瓶充电,使风力发电机产生的电能变成化学能。然后用有保护电路的逆变电源,把电瓶里的化学能转变成交流220V市电,才能保证稳定使用。
机械连接与功率传递:水平轴风机桨叶通过齿轮箱及其高速轴与万能弹性联轴节相连,将转矩传递到发电机的传动轴,此联轴节应按具有很好的吸收阻尼和震动的特性。
表现为吸收适量的径向、轴向和一定角度的偏移,并且联轴器可阻止机械装置的过载。另一种为直驱型风机桨叶不通过齿轮箱直接与电机相连风机电机类型。
扩展资料:
发电机结构:
1,机舱:机舱包容着风力发电机的关键设备,包括齿轮箱、发电机。维护人员可以通过风力发电机塔进入机舱。机舱左端是风力发电机转子,即转子叶片及轴。
2,转子叶片:捉获风,并将风力传送到转子轴心。现代600千瓦风力发电机上,每个转子叶片的测量长度大约为20米,而且被设计得很象飞机的机翼。
3,轴心:转子轴心附着在风力发电机的低速轴上。
4,低速轴:风力发电机的低速轴将转子轴心与齿轮箱连接在一起。在现代600千瓦风力发电机上,转子转速相当慢,大约为19至30转每分钟。轴中有用于液压系统的导管,来激发空气动力闸的运行。
5,齿轮箱:齿轮箱左边是低速轴,它可以将高速轴的转速提高至低速轴的50倍。
6,高速轴及其机械闸:高速轴以1500转每分钟运转,并驱动发电机。它装备有紧急机械闸,用于空气动力闸失效时,或风力发电机被维修时。
7,发电机:通常被称为感应电机或异步发电机。在现代风力发电机上,最大电力输出通常为500至1500千瓦。
8,偏航装置:借助电动机转动机舱,以使转子正对着风。偏航装置由电子控制器操作,电子控制器可以通过风向标来感觉风向。图中显示了风力发电机偏航。通常,在风改变其方向时,风力发电机一次只会偏转几度。
9,电子控制器:包含一台不断监控风力发电机状态的计算机,并控制偏航装置。为防止任何故障(即齿轮箱或发电机的过热),该控制器可以自动停止风力发电机的转动,并通过电话调制解调器来呼叫风力发电机操作员。
10,液压系统:用于重置风力发电机的空气动力闸。
11,冷却元件:包含一个风扇,用于冷却发电机。此外,它包含一个油冷却元件,用于冷却齿轮箱内的油。一些风力发电机具有水冷发电机。
12,塔:风力发电机塔载有机舱及转子。通常高的塔具有优势,因为离地面越高,风速越大。现代600千瓦风汽轮机的塔高为40至60米。它可以为管状的塔,也可以是格子状的塔。管状的塔对于维修人员更为安全,因为他们可以通过内部的梯子到达塔顶。格状的塔的优点在于它比较便宜。
13,风速计及风向标:用于测量风速及风向
14,尾舵:常见于水平轴上风向的小型风力发电机(一般在10KW及以下)。位于回转体后方,与回转体相连。
主要作用一为调节风机转向,使风机正对风向。作用二是在大风风况的情况下使风力机机头偏离风向,以达到降低转速,保护风机的作用。
参考资料:百度百科---风力发电机
风力发电机增速器工作原理
工作原理:
风力发电的原理,是利用风力带动风车叶片旋转,再透过增速机将旋转的速度提升,来促使发电机发电。依据目前的风车技术,大约是每秒三公尺的微风速度(微风的程度),便可以开始发电。
风力发电正在世界上形成一股热潮,因为风力发电没有燃料问题,也不会产生辐射或空气污染。
风力发电在芬兰、丹麦等国家很流行;我国也在西部地区大力提倡。小型风力发电系统效率很高,但它不是只由一个发电机头组成的,而是一个有一定科技含量的小系统:风力发电机+充电器+数字逆变器。风力发电机由机头、转体、尾翼、叶片组成。每一部分都很重要,各部分功能为:叶片用来接受风力并通过机头转为电能;尾翼使叶片始终对着来风的方向从而获得最大的风能;转体能使机头灵活地转动以实现尾翼调整方向的功能;机头的转子是永磁体,定子绕组切割磁力线产生电能。
风力发电机因风量不稳定,故其输出的是13~25V变化的交流电,须经充电器整流,再对蓄电瓶充电,使风力发电机产生的电能变成化学能。然后用有保护电路的逆变电源,把电瓶里的化学能转变成交流220V市电,才能保证稳定使用。
机械连接与功率传递水平轴风机桨叶通过齿轮箱及其高速轴与万能弹性联轴节相连,将转矩传递到发电机的传动轴,此联轴节应按具有很好的吸收阻尼和震动的特性,表现为吸收适量的径向、轴向和一定角度的偏移,并且联轴器可阻止机械装置的过载。另一种为直驱型风机桨叶不通过齿轮箱直接与电机相连风机电机类型。
风力发电机的工作原理
自然风吹动叶轮,叶轮带动电机产生交流电,交流电通过控制器转变直流电给蓄电池充电,蓄电池可以直接供直流负载使用,如果是交流负载在加一个逆变器把直流电变成稳定的交流电使用
永磁直驱式风力发电机的工作原理是什么?
你好,你的这个问题问的比较广。我大概给你阐述下,对于现在国内国外大型水平轴风力发电机组,有双馈机和永磁直驱发电机。
永磁直驱发电机顾名思义是在传动链中不含有增速齿轮箱。
总所周知,一般发电机要并网必须满足相位、幅频、周期同步。而我国电网频率为50hz这就表示发电机要发出50hz的交流电。学过电机的都知道。转速、磁极对数、与频率是有关系的n=60f/p。
所以当极对数恒定时,发电机的转速是一定的。所以一般双馈风机的发电机额定转速为1800r/min。而叶轮转速一般在十几转每分。这就需要在叶轮与发电机之间加入增速箱。
而永磁直驱发电机是增加磁极对数从而使得电机的额定转速下降,这样就不需要增速齿轮箱,故名直驱。而齿轮箱是风力发电机组最容易出故障的部件。所以,永磁直驱的可靠性要高于双馈。
对于永磁直驱发电机的磁极部分是用钕铁硼的永磁磁极,原料为稀土。
风轮吸收风能转化为机械能通过主轴传递给发电机发电,发出的电通过全功率变流器之后过升压变压器上网。
不知道有木有解释清楚。
还有什么不清楚可以继续扩展,知无不言。
风力发电机的工作原理及组成部分?
简单说来就是将风能转换为机械能,再转换为电能的过程。
风力带动风机叶片转动,叶片的转动会通过主轴齿轮箱等机械将机械能传递到发电机,发电机在工作转速范围内将机械能转换为电能。
主要包括:塔筒、叶片、轮毂、变桨系统、主轴、齿轮箱、发电机、变流器、控制系统等。
想知道小型风力发电机尾翼对风的工作原理详解,请...
这是空气动力学的问题,大型风力发电机一般装有风向标,由PLC控制偏航。而小型风力发电机没有风向标,只是用简单风机尾翼对风,偏航,提高功率。这尾翼就像鲨鱼的尾巴,时刻处于顺风向,当风向改变时,尾翼与风向产生一个角度,空气阻力变大,迫使尾翼转动,带动整个风机转动。
水平轴风力发电机的工作原理和结构?
水平轴风力发电机的工作原理和结构?是发电机...
水平轴风力发电机的工作原理和结构?是发电机
水平轴风力机的风轮旋转轴是水平方向的,和地面与风向基本平行。每个叶片相对于风轮平面有25度(或相近角度)的倾斜角度。当风车轴与来风平行时,风轮就会旋转起来。
详见文库“水平轴风力机原理结构”
链接如下:https://wenku.baidu.com/view/383c023a8bd63186bdebbcfd.html
垂直轴风力发电机工作原理
如图http://www.bluenergy-ag.net/images/prod_turbine.jpg的风电的工作原理?能不能用惯性矩和角加速度来解释它比其他风车的效率高?如何测算它的效率?(它的动能,风能-密度和速度...
如图http://www.bluenergy-ag.net/images/prod_turbine.jpg的风电的工作原理?能不能用惯性矩和角加速度来解释它比其他风车的效率高?如何测算它的效率?(它的动能,风能-密度和速度)
好的追加!
展开
属于阻力风力机,依靠迎风面阻力和背风面阻力差获得动力,其差值越大,效率当然就越高 (流线和连续外形,避免空气的扰动能量损失)系统刚度大,旋转轴细,摩擦阻力(摩擦圆小)其线速度始终比风速低,传动惯量小,速度平稳性不好,可以通过类似飞轮的机械系统加以改善。效率与阻力面积和表面光滑状况有关。
风力发电机的内部构造以及工作原理
双馈式异步风力发电机结构与普通异步发电机类似,转子绕组为绕线式,通入交流电做为励磁,当转子转速高于同步转速时,定子绕组感应发电,当转子转速继续升高,高出转差转速时,转子绕组也会向电网馈电,即为双馈之名来源。
永磁同步发电机结构与普通同步发电机类似,转子无绕组,安装有永磁体形成固定的励磁磁场,因此转子无集电环及碳刷,整体结构比较紧凑,由于发电机为直驱式,所以其转速较低,永磁体一般为几十个。

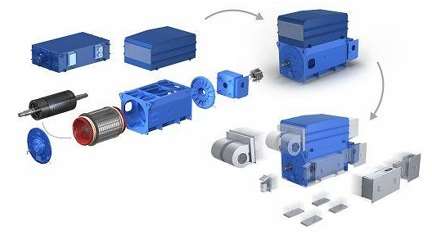

下图中:上为直驱永磁同步发电机,下为双馈异步发电机
风力发电机工作原理
风力发电机是将风能转换为机械功,机械功带动转子旋转,最终输出交流电的电力设备。风力发电机一般有风轮、发电机(包括装置)、调向器(尾翼)、塔架、限速安全机构和储能装置等构件组成。 风力发电机的工作原理比较简单,风轮在风力的作用下旋转,它把风的动能转变为风轮轴的机械能,发电机在风轮轴的带动下旋转发电。广义地说,风能也是太阳能,所以也可以说风力发电机,是一种以太阳为热源,以大气为工作介质的热能利用发电机。
