怎样区分时间继电器通电延时还是断电延时.

时间继电器的区别....

时间继电器的区别.

通电延时的时间继电器：通电开始计时，达到设定时间时触点状态切换，断电后触点状态立即恢复。——通电延时，断电不延时。
断电延时的时间继电器：通电后触点状态立即切换，直到断电后开始计时，达到设定时间时触点状态才恢复。——通电不延时，断电延时。
（有的时间继电器始终要求供电，它的计时条件是外界另外给它一个开关信号或电压信号，因此把时间继电器称作“接通延时”和“断开延时”似乎更确切。）
只要按上述的原理对时间继电器进行测试，不难判断时间继电器是接通延时型的还是断开延时型的。

断电延时时间继电器怎么接线？ 继电器接线

我想让用电器开关断电后继续供电一段时间怎么接线？电源是2、7我知道，用电器正负分别接那个？电器的开关正负极接哪个？...

我想让用电器开关断电后继续供电一段时间 怎么接线？电源是2、7我知道，用电器正负分别接那个？电器的开关正负极接哪个？

继电器接线操作如下：将用电器的零线直接接到电源负极，用电器的正极接继电器的6号端子，经过8号端子接电源。这样，继电器带电时，6-8闭合，用电器开始工作。当电源断开后，继电器线圈失电，延时一段时间后，接点6-8断开，恢复到NO状态，完成你需要的功能。

扩展资料：

时间继电器（time relay）是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。

参考资料：继电器_百度百科

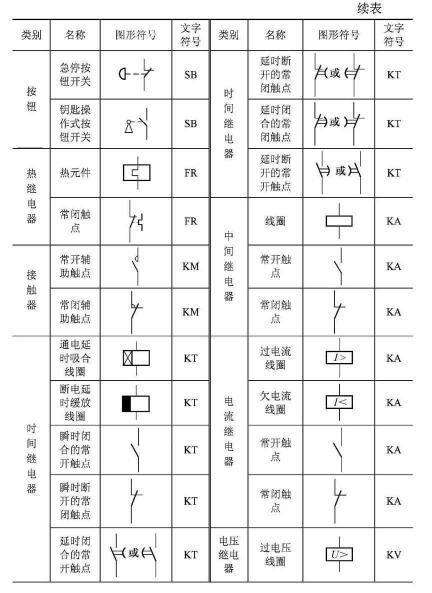

时间继电器通电延时和断电延时符号

1. 简介：

   时间继电器（time relay）是一种利用电磁原理或机械原理实现延时控制的自动开关装置。当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。同时，时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。

2. 分类：

   a：电磁时间继电器：当线圈加上信号后，通过减缓电磁铁的磁场变化而后的延时的时间继电器。

   b：电子时间继电器：由分立元件组成的电子延时线路所构成的时间继电器，或由固体延时线路构成的时间继电器。

   c：混合式时间继电器：由电子或固体延时线路和电磁继电器组合构成的时间继电器。



3. 工作原理：

   在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。

   时间继电器可分为通电延时型和断电延时型两种类型。

   空气阻尼型时间继电器的延时范围大(有0.4～60s和0.4～180s两种) ，它结构简单,但准确度较低。

   当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。

有没有数显的断电延时时间继电器？

如题，要求工件靠近金属接近开关时时间继电器马上接通，延时时间到以后断开（即使工件还靠近接近开关），请推荐一款（一定要数显的）。并提供线路图，可以使用中间继电器配合使用。紧...

如题，要求工件靠近金属接近开关时时间继电器马上接通，延时时间到以后断开（即使工件还靠近接近开关），请推荐一款（一定要数显的）。并提供线路图，可以使用中间继电器配合使用。紧急！可用的话有加分，谢谢！ 展开

选择双时段时间继电器，是数显的，带有延时常开常闭点。

所谓断电时间继电器就是在时间继电器的工作电压断开后开始延时动作其工作过程如下：
时间继电器通电后内部磁保持继电器从常闭接点转换到常开接点并保持；在用户将时间继电器电源关闭后时间继电器开始延时动作，此时接点继续保持状态；时间继电器的延时时间到后接点从常开转换回常闭形成一个回归并等待下一次的延时。
断电后为了能让时间继电器能得到很好的延时所以断电延时继电器的IC必顺采用低功耗集成电路，内总需有大电容做为电压蓄能。总体来说内部需要两个电容器做蓄能工作，一个电容所蓄能的电能需要给集成电路供电并需要提供足够的电能，否则集成电路在计时时间还没有到达就失去电能而停止了计时工作就达不到用户所设定的目的了。另一个电容提供磁保持继电器在接受集成电路因为延时时间到达后输出的控制信号以驱动磁保持继电器能回归到初始状态。

断电延时型的时间继电器的工作原理是怎样的？

电子式的还是机械式的？
断电延时型的时间继电器就是它的常开或常闭触点在继电器的线圈通电时会迅速动做，如常开触点会迅速闭合，当线圈断电时则会经过调整的时间后恢复，如常开触点会恢复断开状态，其延时主要是通过气囊对空气的阻尼作用达到延时的效果的
电子式的有些为阻容式的这个简单，但调整的时间不精确，还有的类似计数器式的，是用内部脉冲做时钟的可以达到较高的定时精度

断电延时和断开延时时间继电器的区别是什么？

不一样，两个概念。
断电延时和断开延时的区别：
断电延时指的是定时器的线圈断电以后，定时器的触点（包括常开和常闭）会延迟一段时间动作，这个“断电”针对的是线圈，对象是线圈。
断开延时分两种情况：
1〉在通电延时中（通电针对的是线圈），断开延时说的是定时器线圈得电以后，常闭触点会延迟一段时间再断开（断开针对的是常闭触点）；
2〉在断电延时中（断电针对的是线圈），断开延时说的是定时器线圈断电以后，已闭合的常开触点会延时一段时间再断开（断开针对的是常开触点）；
断电延时和通电延时是平级关系，针对的对象都是线圈；而断开延时和断电延时是从属关系，断开延时针对的对象是触点。

通电延时和断电延时是一种时间继电器吗？

 不是一种时间继电器，不可能同时有两种延时状态。

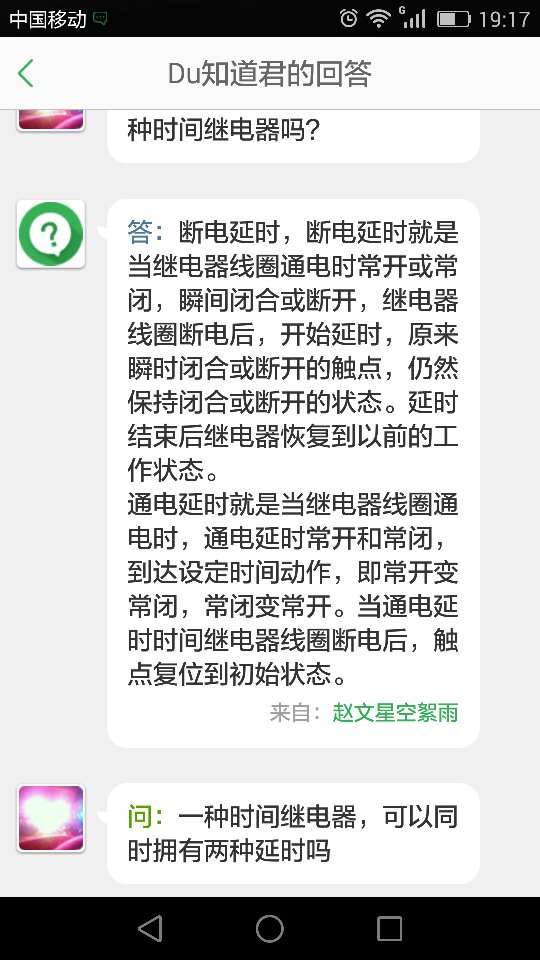

机器人知道君是复制我的原创回答，我来在给楼主解释下。
时间继电器分通电延时和断电延时。
1、断电延时就是当继电器线圈通电时常开或常闭，瞬间闭合或断开，继电器线圈断电后，开始延时，原来瞬时闭合或断开的触点，仍然保持闭合或断开的状态。延时结束后继电器恢复到以前的工作状态。
2、通电延时就是当继电器线圈通电时，通电延时常开和常闭，到达设定时间动作，即常开变常闭，常闭变常开。当通电延时时间继电器线圈断电后，触点复位到初始状态。

补充

扩展

谢谢

请问下用断电延时时间继电器如何接线

用断电延时时间继电器，我想实现这样的功能，按下点动开关松开，继电器端点吸合，开始计时，时间到了，自动断开，3和4复位是什么意思，点动开关如何接才能实现这种功能，谢谢...

用断电延时时间继电器，我想实现这样的功能，按下点动开关松开，继电器端点吸合，开始计时，时间到了，自动断开，3和4复位是什么意思，点动开关如何接才能实现这种功能，谢谢

如果你要用点开关来控制，首先要接一个启保停电路。用启保停电路来控制时间继电器的电源。
上面的时间继电器接线图中，接线点5 6 8是一组。8是公共点，8和5是常闭，8和6是常开。 当时间继电器通电后并计时，当计时到，8和5断开，8和6接通。所以8是与电源7可以并起来，5和6可以分别接负载的一端。至于3和4是外部复位，如果短接可以复位。还有一种时间继电器可以让时间暂停。希望你能满意！

时间继电器中通电延时和断电延时各用于什么场合？

急急急！！！！！...

急急急！！！！！

应用场合很多，举例如下：

1、通电延时示例

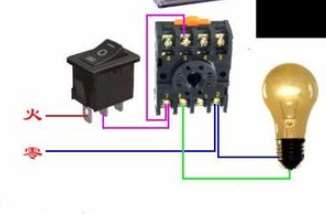

下图是一个时间继电器的基本接线方法，用于直接控制一个电灯的延时点亮，接线的线位如下图所示，根据时间继电器的型号不同接线线位可能会不同，请参考时间继电器侧面的接线示意图。

2、断电延时示例

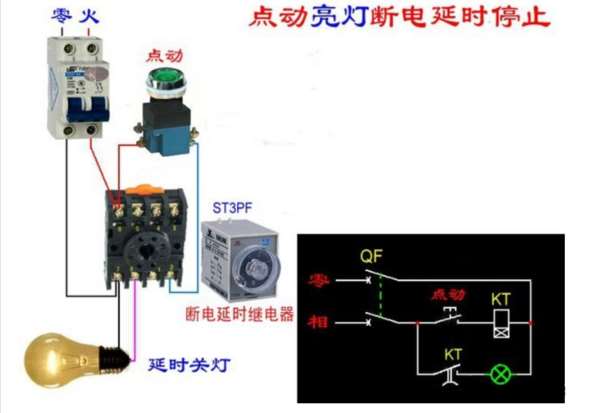

下图中所示的是断电延时的接线方法，用于控制电灯断电后延时熄灭，时间继电器这里应选择断电延时的型号

3、控制电机延时启动

使用时间继电器以低压（本身工作电压）控制高压电动机的延时停机的应用，如图所示，要控制更高电压更大电流需要使用到继电器。

4、正反自动循环示例

利用时间继电器实现正，反转自动循环的控制电路原理图，其实单单使用单个或多个时间继电器就能实现很多种自动控制的方式。

断电延时时间继电器复位怎么用

时间继电器的定时时间到了，延时触点就会自动复位。
定时时间到了延时触点的动作，会有一点延迟但也是ms级的。
若定时时间未到线圈突然断电，触点会立刻复位。

断电延时继电器是指线圈断电后，常开触点延时T后再断开。
