pci express x16

PCI-E X16 主要功能是插显卡， PCI-E X1 主要是接声卡 。

一、蓝色插槽就是 X16 ，主要功能是插显卡 ；两个蓝色的小插槽是 X1 主要是接声卡  。

二、PCI-E的接口根据总线位宽不同而有所差异，包括X1、X4、X8以及X16。PCI-E规格从1条通道连接到 32条通道连接，有非常强的伸缩性，以满足不同系统设备对数据传输带宽不同的需求。此外，较短的PCI-E卡可以插入较长的PCI-E插槽中使用。现在流行的显卡、独立声卡、网卡大多采用PCI-E插口。

三、两者的区别如下：

1、PCI-Express x1/x2/x4，由南桥提供支持。

PCI-Express x8/x16，由北桥提供支持。

2、x1/x2主要是用来扩展声卡、网卡等低速设备，用于淘汰PCI插槽。

x4是用来扩展磁盘阵列卡等中速设备，用于淘汰PCI-X插槽。

x8/x16是用来扩展显卡等告诉设备，用于淘汰AGP插槽。

x1的带宽是250MB/s，所以x16是250*16=4GB/s，2.0版本的PCI-E带宽翻倍。

全高和半高和插槽没关系，那个只是指高度，具体是：

半高64.4mm，全高106.7mm，可以低于但是不可超过。

x1的设备可以插到x16上，x16的也可以插到x1上（前提是插槽前段未封闭，当然要是不担心质保问题也可以拿锯子锯开），也就是说不管是x几，都可以通用。

• 标准规范

早在2007年上半年PCI-E 2.0版规范刚刚公布的时候，PCI Express技术标准组织PCI-SIG就准备用两年多的时间将其快速进化到第三代，但是谁也没想到PCI-E 3.0的酝酿过程会如此一波三折，直到3年半以后才最终修成正果。

PCI-SIG主席兼总裁几乎泪流满面：“PCI-SIG始终致力于I/O创新，我们也很骄傲地向我们的成员发布PCI-E 3.0规范。PCI-E 3.0架构从细节上对前两代PCI-E规范进行了极大地改进，为我们的成员在各自领域继续创新提供了所必需的性能和功能。”

在对可制造性、成本、功耗、复杂性、兼容性等诸多方面进行综合、平衡之后，PCI-E 3.0规范将数据传输率提升到8GHz|8Gb/s(最初也预想过10GHz)，并保持了对PCI-E 2.x/1.x的向下兼容，继续支持2.5GHz、5GHz信号机制。基于此，PCI-E 3.0架构单信道(x1)单向带宽即可接近1Gb/s，十六信道(x16)双向带宽更是可达32GB/s。

PCI-E 3.0同时还特别增加了128b/130b解码机制，可以确保几乎100%的传输效率，相比此前版本的8b/10b机制提升了25%，从而促成了传输带宽的翻番，延续了PCI-E规范的一贯传统。

• 新规范

新规范在信号和软件层的其他增强之处还有数据复用指示、原子操作、动态电源调整机制、延迟容许报告、宽松传输排序、基地址寄存器(BAR)大小调整、I/O页面错误等等，从而全方位提升平台效率、软件模型弹性、架构伸缩性。

PCI-E 3.0规范完整文章现已向PCI-SIG组织成员公布其中详细描述了PCI-E架构、互联属性、结构管理、编程接口等等，但没有公开发表。2012年1月9日，世界上首块PCI-E 3.0显卡Radeon HD 7970问世。

可以插、也可以兼容使用，但是性能有木有影响还是看显卡的档次，1000以下的显卡几乎不存在影响，而1500元以上的独显则不建议搭配PCI-E 1.0、PCI-E 2.0来接口使用了。

不只是显卡，PCI-E 1.0接口的主板也是比较久的，处理器肯定也是比较差的，搭配高端显卡也是浪费了，性能无法发挥。
PCI-E 2.0接口的速度，单卡用到770、HD7950、R9 270X之类的显卡还是足够的。

如有不懂之处请追问，有帮助请采纳，谢谢.

性能损失不是很大，现在夏天这么热的天气你还敢超频....

如果你的主板有2个显卡接口，一般靠近cpu的是x16接口，如果插在那个接口还是x8模式，那么你去买块屏蔽卡插在另外的显卡接口上，如果这样还是现实x8，那么请详细查看主板bios的说明
我自己用的ba270主板，接的hd4870，就需要插屏蔽卡，然后修改bios才能运行在x16模式

但是性能差别真的不是很大(高分辨率除外，如果你玩游戏用的分辨率很高，那个差别就大了)

PCI Express 2.0 16X插槽能插上PCI Express 3.0 16X的显卡。
1，PCI-E的不管是X16的，还是X2.0还是3.0的,这是通用的。X162.0的带宽却没有X3.0的高。

2，X3.0是X2.0的升级版这就是唯一区别。PCI-EX16是显卡插槽类型PCI-E2.0/PCI-E3。0是技术规范，所以当然可以用了。
比如说精影GTX650这是PCI-E 3.0的显卡，就可以插在PCI-E 2.0的插槽上的。没有问题，兼容的。

windows 7中电源管理 pci express 链接状态电源管理就是对显卡的供电，还是关闭比较好。

1、中等电源节省是指：一段时间内不使用，自动关闭PCIE设备。属于节能和性能兼备。

2、最大电源节省量是指：根据你的PCIE设备使用情况，实时的调整设备带宽、频率等。属于倾向于节能，设备性能会有所影响。

3、关闭是指：设备一直处于开启状态，并且一直是全功率运行，属于最好性能状态。

4、PCIE设备并不局限于常见的显卡，很多人存在的误区，其实现在芯片组把硬盘、网卡、声卡、显卡、采集卡之类的都归属于PCIE总线。

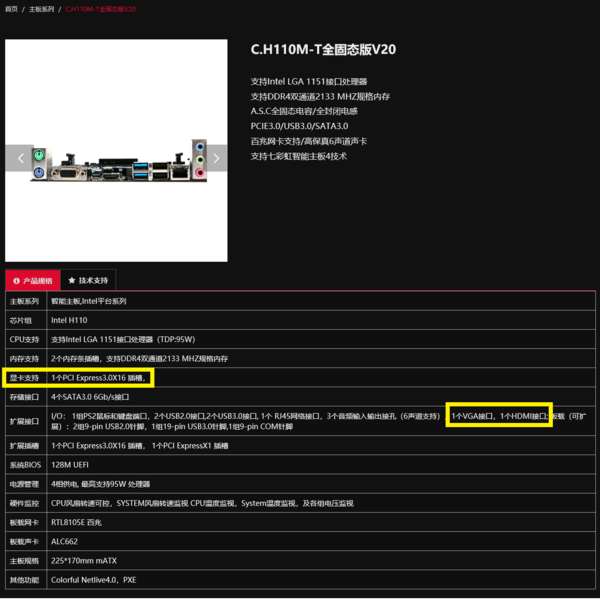

该主板的显卡插槽符合PCI-E 3.0规范，该主板上只有1个VGA、1个HDMI口，没有DP接口。

DP、DVI接口的话只能通过独立显卡来扩展了。

这款电脑可以升级一块gtx750Ti显卡，性能比较均衡，没有明显瓶颈。
pciE3.0显卡是可以兼容pciE2.0版插槽的，对于中低端显卡来说没有什么影响。不必担心。

前面显示的是x16 3.0，这才是你主板显卡插槽的版本，后面x8是即时速度模式，也就是在显卡占有率低的情况下为了节约资源，自动降速，你点一下后面的问号，速度就会发生变化了。

追问

点了问好，显示x8 3.0,就是不能x16

追答

说明显卡占有率还是比较低，后面的即时速度不用管它，前面的才是插槽版本，显卡的确是插在PCIEx16  3.0插槽上的。

还有显卡需要插在第一条插槽内，第二条一般大部分主板是x8标准的。

追问

就是靠近cpu的插槽

第一条的

不管他了，显示x8 3.0性能没有影响

追答

应该是显卡占有率不高的原因，也可能是GPUZ检测错误，980ti占有率要达到50以上还是比较难的，毕竟性能高。还有可能是你主板x16模式没有打开。可以根据主板型号百度一下模式设置。

追问

哦哦

更多追问

PCI-Express x1/x2/x4，由南桥提供支持
PCI-Express x8/x16，由北桥提供支持

x4是用来扩展磁盘阵列卡等中速设备，用于淘汰PCI-X插槽。

x8/x16是用来扩展显卡等告诉设备，用于淘汰AGP插槽。

显卡(Video card，Graphics card)全称显示接口卡，又称显示适配器，是计算机最基本配置、最重要的配件之一。显卡作为电脑主机里的一个重要组成部分，是电脑进行数模信号转换的设备，承担输出显示图形的任务。

显卡接在电脑主板上，它将电脑的数字信号转换成模拟信号让显示器显示出来，同时显卡还是有图像处理能力，可协助CPU工作，提高整体的运行速度。对于从事专业图形设计的人来说显卡非常重要。
