混凝土回弹强度计算

时间:2020-02-02 12:54:00编辑:刘牛来源:曲谱自学网

曲谱自学网今天精心准备的是《混凝土回弹强度计算》,下面是详解!

回弹法计算混凝土强度怎么算

用回弹仪取16个点,除去最大3个和最小3个后怎么计算,该怎么计算希望能给出详细解答谢谢...

用回弹仪取16个点,除去最大3个和最小3个后怎么计算,该怎么计算希望能给出详细解答谢谢

.测区强度的确定:首先要明确是向哪个方向弹击(向下、向上需修正),弹击后不要松手读完数再松手,回弹时的最大数就是回弹读数精确到1,通常一个测区弹击16次,去最大、最小各3个数,得中间10个数的平均值,这个读数再进行角度和浇筑面修正,修正后的数再查表得出对应的强度,这就是该测区的强度,如果是泵送混凝土的话,这个强度再进行泵送修正就是修正后的强度了。
2.单个构件强度的确定:一般一个构件测10个测区,尺寸小于4.5m和0.3m的可测5个测区,按不同测区数按下列计算构件强度:
10个或以上测区的:fcue=f-1.645S
式中: fcue—强度推定值
f—测区平均值
S—测区标准差
5个测区的以最小测区值为强度推定值。

3.批量评定的话,一般同类构件相同龄期、相同配比和施工工艺可按同批算,进行批量检测时的计算:
fcue=f-1.645S
式中: fcue—强度推定值
f—该批所抽检的所有构件测区平均值
S—该批所抽检的所有测区标准差。
4.特殊处理:
由于回弹法有一定的局限性和使用范围,只适用于10-60MPa,在出现低于10MPa时,强度评定为<10MPa,出现大于60MPa时,以最小值评定。

混凝土回弹仪强度换算表怎么计算?谢谢了

一、混凝土回弹仪回弹值的计算方法

1、计算测区平均回弹值,应从该测区的16个回弹值中剔除3个最大值和3个最小值,余下的10个回弹值按下式计算:10式中Rm—测区平均回弹值,精确至0.1;Ri—第i个测点的回弹值。

2、非水平方向时按下式修正:RmRi110iRmRmRa式中Rm—非水平检测时测区的平均回弹值,精确至0.1;Ra—非水平状态检测时的回弹修正值,按附表查询。

3、水平方向检测混凝土浇筑顶面或底面时按下式修正:ttRmRmRabbRmRmRatb式中Rm、Rm—水平方向检测混凝土浇筑表面、底面时的测区回弹值平均值;bRat、Ra—混凝土浇筑表面、底面回弹值的修正值,按附表查询。

4、当检测时回弹仪既非水平状态有非混凝土的浇筑侧面时,应先修正角度,再修正浇筑面。

上述的内容就是混凝土回弹仪回弹值的计算方法,此外,需要注意的是:混凝土回弹仪在检测时,回弹仪的轴线应始终垂直于结构或构件的检测面,缓慢施压,准确度数,快速复位。

二、举例子如下:

泵送混凝土 设计强度C50 柱子

现场回弹值(这是其中一根,每根柱子只有1个测区)

42 42 50 42 50 42 41 42

42 40 41 42 51 50 42 42

每层楼检测了6根柱子,其余5根的数据也差不多。

计算依据标准:《JGJ/T 23-2001 回弹法检测混凝土抗压强度技术规程》

去掉3个最大值(51、50、50)、3个最小值(40、41、41)。

余下的10个回弹值, 平均值:42.8 。

弹柱子是水平回弹,不用修正。

所有的测区数只有6个,不够10个,因此这六个测区选最小值进行评定。

碳化深度没有数据,设为0.5;(碳化深度大于2.0时,需钻芯)

查附录A“测区混凝土强度换算表”,得45.7MPa。

如果为泵送混凝土,再按附录B“泵送混凝土测区混凝土强度换算值的修正值”进行修正。这里设碳化深度为0.5mm,那么修正值为3.0MPa。

则最终的抗压强度为:45.7+3.0=48.7MPa(97.4%)

扩展资料

混凝土回弹仪回弹值计算

1、计算测区平均回弹值,应从该测区的 16 个回弹值中剔除 3 个最大值和 3 个最小值,余 下的 10 个回弹值按下式计算: 10 式中Rm — 测区平均回弹值,精确至0.1; Ri — 第i个测点的回弹值。

2、非水平方向时按下式修正: Rm R i 1 10 i Rm Rm Ra 式中Rm — 非水平检测时测区的平均回弹值,精确至0.1; Ra — 非水平状态检测时的回弹修正值,按附表查询。

3、水平方向检测混凝土浇筑顶面或底面时按下式修正: t t Rm Rm Ra b b Rm Rm Ra t b 式中Rm、Rm — 水平方向检测混凝土浇筑表面、底面时的测区回弹值平均值; b Rat 、Ra — 混凝土浇筑表面、底面回弹值的修正值,按附表查询。

4、 当检测时回弹仪既非水平状态有非混凝土的浇筑侧面时,应先修正角度,再修正浇筑面。



参考资料来源:百度百科-混泥土回弹仪

求回弹检测混凝土强度计算公式

求回弹检测混凝土强度计算公式,要讲简单一点哦!我不要复制的。...

求回弹检测混凝土强度计算公式,要讲简单一点哦!我不要复制的。

弹值按下列公式计算:

式中:Rm算值——测区平均回弹值,精确至0.1; Ri——第i个测点的回弹值。

现代技术的数显回弹仪,将该计算方法嵌入数显回弹仪主机内,可自动计算出回弹值。

回弹仪非水平方向检测混凝土浇筑侧面时,应按下列公式修正:

式中:——非水平方向检测时测区的平均回弹值,精确至0.1;

——非水平方向检测时回弹值修正值,按JGJ/T23­2011的附录表C采用。

回弹仪水平方向检测混凝土浇筑表面或浇筑底面时,应按下列公式修正:

公式中:——水平方向检测混凝土浇筑表面、底面时,测区的平均回弹值,精确至0.1;

——混凝土浇筑表面、底面回弹值的修正值,按JGJ/T23­2011附录表D采用

扩展资料:

回弹技术原理

现场检测混凝土强度的检测方法很多,如钻芯法、拔出法、压痕法、射击法、回弹法、超声法、回弹超声综合法、超声衰减综合法,射线法落球法等,其中回弹法、超声回弹综合法是应用最广的无损检测方法。

混凝土试块的抗压强度与无损检测的参数( 超声声速值、回弹值、拔出力等)之间建立起来的关系曲线称为测强曲线,它是无损检测推定混凝土强度的基础。测强曲线根据材料来源,分为统一测强曲线、地区测强曲线和专用( 率定)测强曲线三类。

利用回弹仪( 一种直射锤击式仪器)检测普通混凝土结构构件抗压强度的方法简称回弹法。

由于混凝土的抗压强度与其表面硬度之间存在某种相关关系,而回弹仪的弹击锤被一定的弹力打击在混凝土表面上,其回弹高度( 通过回弹仪读得回弹值)与混凝土表面硬度成一定的比例关系。因此以回弹值反映混凝土表面硬度,根据表面硬度则可推求混凝土的抗压强度。

参考资料:百度百科-回弹法

砼构件回弹强度计算时率定值怎么考虑?

率定值指的是回弹仪在检测前均应在钢砧上做率定试验,四个方向每个方向的回弹平均值均应在80±2,目的为了检验回弹仪,证明这个回弹仪是符合规范要求的合格回弹仪,按规范回弹出来的数据也是规范、准确的。而混凝土构件回弹强度计算的时候,就与率定无关了。

混凝土最新回弹法修正值计算

水平方向检测柱子浇筑的侧面。根据2011版规范要求,泵送混凝土的测区强度修正值如何计算,是不是16个点去掉3个最大值,去掉3个最小值,剩下10个值的平均,按规范测试碳化深度后直接对...

水平方向检测柱子浇筑的侧面。根据2011版规范要求,泵送混凝土的测区强度修正值如何计算,是不是16个点去掉3个最大值,去掉3个最小值,剩下10个值的平均,按规范测试碳化深度后直接对照附录B换算?还是需要对照附录A后,再对照附录B选值?请前辈们赐教 展开

在学习计算方法和步骤之前,先了解几个术语:

1、测区:检测结构或构件砼抗压强度时的一个检测单元。

2、测点:在测区内进行的一个检测点。

3、测区砼强度换算值:由测区的平均回弹值和碳化深度值通过测强度曲线或查表得到的该检测单元(测区)的现龄期砼抗压强度值。

回弹法检测砼强度试用于工程结构普通砼抗压强度的检测。砼强度值的确定分为如下几个步骤:1、回弹值测量 2、碳化深度值测量

3、回弹值计算 4、砼强度的计算

一、 回弹值测量

1、 一般规定:结构或物件砼强度检测可采用下列两种方式,其适用范围及结构或构件数量应符合下列规定:

(1)、单个检测:适用于单个结构或构件的检测。

(2)、批量检测:适用于相同的生产工艺条件下,砼强度等级相同,原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件,按批进行检测的结构构件。抽检数量不得少于同批构件总数的30%且不得少于10件。

2、每一结构或构件的测区应符合下列规定:

(1)、每一结构或构件测区数量应不少于10个。对某一方向尺寸小于4.5米,且另一方向尺寸小于0.3米的构件其测区数量可适当减少,但不应少于5个。

(2)、相邻两测区的间距应控制在2米以内。测区离构件端部或施工缝边缘的距离不宜大于0.5米,且不宜小于0.2米。

(3)、测区应选在使回弹仪处于水平方向检测砼浇筑侧面,当不能满足这一要求时,可使回弹仪处于非水平方向检测砼强度浇筑侧面、表面或底面。但回弹值需修正。

(4)、测区宜选在构件的两个对称可测面上,也可选在一个可测面上,且应均匀分布。在构件的重要部位及薄弱部位必须布置测区,并应避开预埋件。

(5)、测区的面积不宜大于0.04㎡。

(6)、检测面应为砼表面,并应清洁平整,不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。必要时可用砂轮清除疏松层和杂物,且不应有残留的粉末或碎屑。

3、回弹值测定

(1)、检测时,回弹仪的轴线应始终垂直于结构或构件的检测面。缓慢施压,准确读数,快速复位。

(2)、测点宜在测区范围内均匀分布。相邻两测点的净距不宜小于20mm。测点距外露钢筋、预埋件的距离不宜小于30mm。测点不应在气孔或外露石子上,同一测点只应弹一次,每一测区应取16个回弹值。

二、 碳化深度测量值

1、 回弹值测量完毕后,应在有代表性的位置上测量碳化深度值。

测点不应小于构件测区数的30%,取其平均值为该构件的每测区的碳化深度值,当碳化深度最大值与最小值之差大于2.0mm时,应在每一测区测量碳化深度。

2、
碳化深度值测量,可采用适当的工具在测区表面形成直径约15mm孔洞,其深度应大于砼的碳化深度。孔洞中的粉末和碎屑应清除干净,并不得用水擦洗。同时,应采用浓度为1%的酚酞酒精溶液滴在孔洞内壁的边缘处。当已碳化与未碳化界线清楚时再用深度测量工具测量已碳化与未碳化砼交界面到砼表面的垂直距离。测量应不少于3次,取其平均值。每次读数精确至0.5mm。

三、 回弹值计算

1、计算测区平均回弹值,应该从该测区的16个回弹值中剔除3个最大值和3个最小值,求余下的10个回弹值的平均值,如果是水平方向回弹浇筑砼的侧面,该值即为该测区平均回弹值Rm。如果不足,此值还需修正。

2、

α

式中 Rmα:非水平状态检测时测区的平均回弹值,精确到0.1
Raα:非水平状态检测时回弹值修正值,可按本附表C采用。Rm:测区平均回弹值(修正后)

t3、水平方向检测砼浇筑顶面或底面时,应按下列修正:Rm=Rm+Rat

bRm=Rm+Rab

t式中:Rm:测区修正后平均回弹值 Rm:水平方向检测砼浇筑表面时,非水平方向检测砼浇筑侧面时,应按下列修正Rm=Rmα+Ra

测区平均回弹值。

tRa:砼浇筑表面回弹值的修正值,见附表D。

bRm:水平方向检测砼浇注底面时,测区平均回弹值。

bRa:砼浇筑底面回弹值的修正值。见附表D

4.当检测时回弹仪为非水平方向且测试面为非砼的浇筑侧面时。应先按附表C对回弹值进行角度修正。再按附表D对修正后的值进行浇筑面修正。即:先修正角度,再修正浇筑面。

四、砼强度的计算(平均强度)

1、经过以上砼回弹数值测量。回弹数值修正。碳化深度测量后,可利用平均回弹修正数值

(Rm)及平均碳化深度(dm),查附表A,可求得各个测区砼强度换算值。

2根据各个测区的砼强度换算值可计算测区砼强度平均值。当测区数为10个及以上时,应计算强度标准差,平均值及标准差应按下式计算:

mfc?cu?i?1nfnccu?i

,sfc?cu

c:结构或构件测区砼强度换算值的平均值。 式中:mfcu

n:对于单个检测的构件,取一个构件的测区数;对批量检测的构件,取被抽检构件的测区之和。

cfcu?i:测区砼强度换算值。

sfc:结构或构件测区砼强度换算值的标准差。 cu

3、 结构或构件砼强度推定值(fcu,e)的计算:

结构或构件的砼强度推定值即是砼强度值,是指相应于强度换算值总体分布中保证率不低于95%的结构或构件中的砼抗压强度值。

混凝土回弹如何计算公式

弹值按下列公式计算:

式中:Rm算值——测区平均回弹值,精确至0.1; Ri——第i个测点的回弹值。

现代技术的数显回弹仪,将该计算方法嵌入数显回弹仪主机内,可自动计算出回弹值。

回弹仪非水平方向检测混凝土浇筑侧面时,应按下列公式修正:

式中:——非水平方向检测时测区的平均回弹值,精确至0.1;

——非水平方向检测时回弹值修正值,按JGJ/T23­2011的附录表C采用。

回弹仪水平方向检测混凝土浇筑表面或浇筑底面时,应按下列公式修正:

公式中:——水平方向检测混凝土浇筑表面、底面时,测区的平均回弹值,精确至0.1;

——混凝土浇筑表面、底面回弹值的修正值,按JGJ/T23­2011附录表D采用。

扩展资料:

技术原理

现场检测混凝土强度的检测方法很多回弹法用的回弹仪,如钻芯法、拔出法、压痕法、射击法、回弹法、超声法、回弹超声综合法、超声衰减综合法,射线法落球法等,其中回弹法、超声回弹综合法是应用最广的无损检测方法。

混凝土试块的抗压强度与无损检测的参数( 超声声速值、回弹值、拔出力等)之间建立起来的关系曲线称为测强曲线,它是无损检测推定混凝土强度的基础。测强曲线根据材料来源,分为统一测强曲线、地区测强曲线和专用( 率定)测强曲线三类。

利用回弹仪( 一种直射锤击式仪器)检测普通混凝土结构构件抗压强度的方法简称回弹法。由于混凝土的抗压强度与其表面硬度之间存在某种相关关系,而回弹仪的弹击锤被一定的弹力打击在混凝土表面上,其回弹高度( 通过回弹仪读得回弹值)与混凝土表面硬度成一定的比例关系。因此以回弹值反映混凝土表面硬度,根据表面硬度则可推求混凝土的抗压强度。

参考资料来源:百度百科—回弹法

回弹法检测混凝土强度大于60怎么计算

现在来回答你的问题:
1、当强度大于60MPa时,就不能用回弹法进行检测混凝土的强度;
2、当强度大于60MPa时,可采用取芯法检测混凝土的强度。
在《回弹法检测混凝土抗压强度技术规程(JGJ/T23-2011)》中6.2.1第6条中明确指出:测区强度按规程中的附录A进行强度换算时要求:混凝土的抗压强度为(10.0-60.0)MPa。
规程中的意思换句话来讲,也就是说当混凝土的抗压强度小于10.0MPa或大于60.0MPa时,则就不能用回弹法进行混凝土的强度检测。其实许多种的检测方法是有适用范围的,上面的规定也就是回弹法的适用范围。
明白了规程中的规定,现在你就明白了。
拓展延伸:
1.回弹法(rebound method)
回弹法运用回弹仪通过测定混凝土表面的硬度以推算混凝土的强度,是混凝土结构现场检测中最常用的一种非破损检测方法。
回弹仪是1948年由瑞士人E. Schmidt(史密特)发明,其构造原理如图7.2.1所示,主要由弹击杆、重锤、拉簧、压簧及读数标尺等组成。
(1)回弹值的测定方法
回弹法测定混凝土的强度应遵循我国《回弹法检测混凝土抗压强度技术规程》JGJ/T23有关规定。测试时,打开按钮,弹击杆伸出筒身外,然后把弹击杆垂直顶住混凝土测试面使之徐徐压入筒身,这时筒内弹簧和重锤逐渐趋向紧张状态,当重锤碰到挂钩后即自动发射,推动弹击杆冲击混凝土表面后回弹一个高度,回弹高度在标尺上示出,按下按钮取下仪器,在标尺上读出回弹值。
测试应在事先划定的测区内进行,每一构件测区数不少10个,每个测区面积200
mm×200mm,每一测区设16个回弹点,相邻两点的间距一般不小于30mm,一个测点只允许回弹一次,然后从测区的16个回弹值中分别剔除3个最大值和3个最小值,取余下10个有效回弹值的平均值作为该地区的回弹值(7.2.1)式中 —测试角度为 时的测区平均回弹值,计算至0.1; ―第i个测点的回弹值。当回弹仪测试位置非水平方向时,考虑到不同测试角度,回弹值应按式7.2.2修改,式中 —测试角度 为的回弹修正值,按表7.2.1采用。当测试面为浇注方向的顶面或底面时,测得的回弹值按式7.2.3修正,式中混凝土浇注顶面或底面测试时的回弹修正值,按表7.2.2采用;在混凝土浇注顶面或底面测试时的平均回弹值,计算至0.1。测试时,如果回弹仪既处于非水平状态,同时又在浇注顶面或底面,则应先进行角度修正,再进行顶面或底面修正。

回弹法检测混凝土抗压强度标准差和推定值的计算方...

按《JGJ T 23-2001回弹法检测混凝土抗压强度技术规程》的规定进行回弹强度计算。

当测区数少于10个时,按取最小值。

当测区强度值出现小于10.0MPa时,取<10.0MPa当测区数不少于10个或按批量检测时,按“平均值-1.645标准差”进行计算。

扩展资料:

标准:

GB50107《混凝土强度检验评定标准》规定:立方体抗压强度标准值系指对按标准方法制作和养护的边长为150mm的立方体试件,在28天龄期,用标准试验方法测得的抗压强度总体分布中的一个值。混凝土强度代表值的确定,应符合下列规定:

1、当一组试件中强度的最大值和最小值与中间值之差均未超过中间值的15%时,取3个试件强度的算数平均值做为每组试件的强度代表值。

2、当一组试件中强度的最大值或最小值与中间值之差高于中间值的15%时,取中间值作为该组试件的强度代表值。

3、当一组试件中强度的最大值和最小值与中间值之差均超过中间值的15%时,该组试件的强度不应作为评定的依据。

参考资料来源:百度百科-混凝土立方体抗压强度标准值



关于混凝土回弹强度计算过程中,标准差计算方式的...

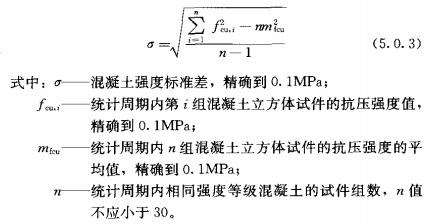

根据《回弹法检测混凝土抗压强度技术规程JGJ_T23-2001》规定,混凝土结构或构件测区数在10个及10个以上时要计算强度标准差,规程上边的公式为:标准差=所有数的平方和减去平均值的平方...

根据《回弹法检测混凝土抗压强度技术规程JGJ_T23-2001》规定,混凝土结构或构件测区数在10个及10个以上时要计算强度标准差,规程上边的公式为:标准差=所有数的平方和减去平均值的平方乘以数的个数,所得结果除以数的个数减一,再把所得值开根号。也就是说,该公式根号内分子为:Xi^2-X^2求和(Xi为第i个测区混凝土强度换算值,X为测区混凝土强度换算值的平均值),但是根据数理统计中的标准差计算方式,根号内的分子应该是(Xi—X)^2求和才对(评定压实度等也用的这个算法),为什么回弹规程上边的标准差计算方式和数理统计的标准差计算方式不同,他们的计算结果明显不一样,求高人指点,只会在网上复制粘贴的朋友请绕道,求真相,谢谢! 展开

1.方差s^2=[(x1-x)^2+(x2-x)^2+......(xn-x)^2]/n (x为真值)

2.标准差=方差的算术平方根

    以上计算公式中根号内的分母为n(即样本个数),因为真值通常是未知的,当测量次数无限大时,其平均值才等于真值,因此该公式适用于对总体的所有样本进行测量。此时真值基本上同平均值相同。

   但实际工作中,通常仅对总体的部分样本进行测量,因此,仍用平均值代替真值来计算标准差时就存在了偏差。通过系列数学推导,可以得到:

  用s^2=[(x1-x)^2+(x2-x)^2+......(xn-x)^2]/(n-1)   (x为平均值)来计算方差可以消除该偏差,该方差也叫无偏方差,将无偏方差开根号可以得到标准偏差(通常也称作标准差)。

标准差公式根号内的[(x1-x)^2+(x2-x)^2+......(xn-x)^2]  (即(Xi—X)^2求和) 经过简单数学变换后即=(x1^2+x2^2+x3^2+……+xn^2)-n*x^2 ( 即所有数的平方和减去平均值的平方乘以数的个数)

用回弹仪测试混凝土强度,记录了数值怎么计算平均值

有8个测区,每个测区16个点,都记下来了,一个测区中是不是要去掉最大和最小值,再相加除以14啊?...

有8个测区,每个测区16个点,都记下来了,一个测区中是不是要去掉最大和最小值,再相加除以14啊?

16个数值,去掉3个最大的,和3个最小的,剩10个,取平均值,然后根据经验公式,或者查表,换算强度值,然后8个测区的强度值取平均值。
具体参见JGJ/T23-2011 《回弹法检测混凝土抗压强度技术规程》,如果符合修正条件还要修正。
